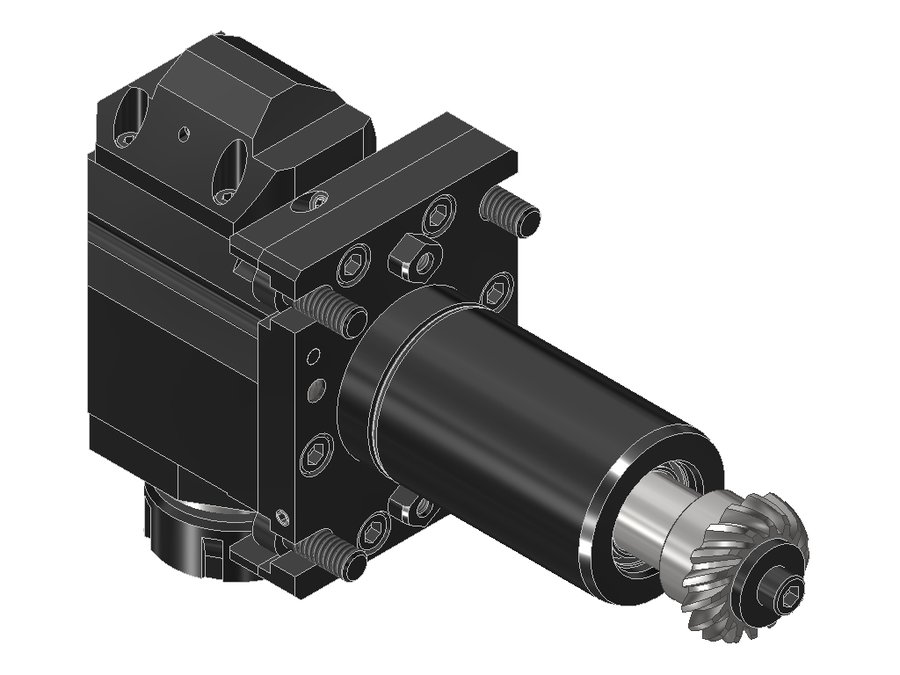

Головка приводная радиальная сверлильно-фрезерная EWS 60.4525BNDIK, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.4525BNDIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.4525BNDIK, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB056A4515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводконическая зубчатая передача
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45A
Присоединение инструментацанга ER25

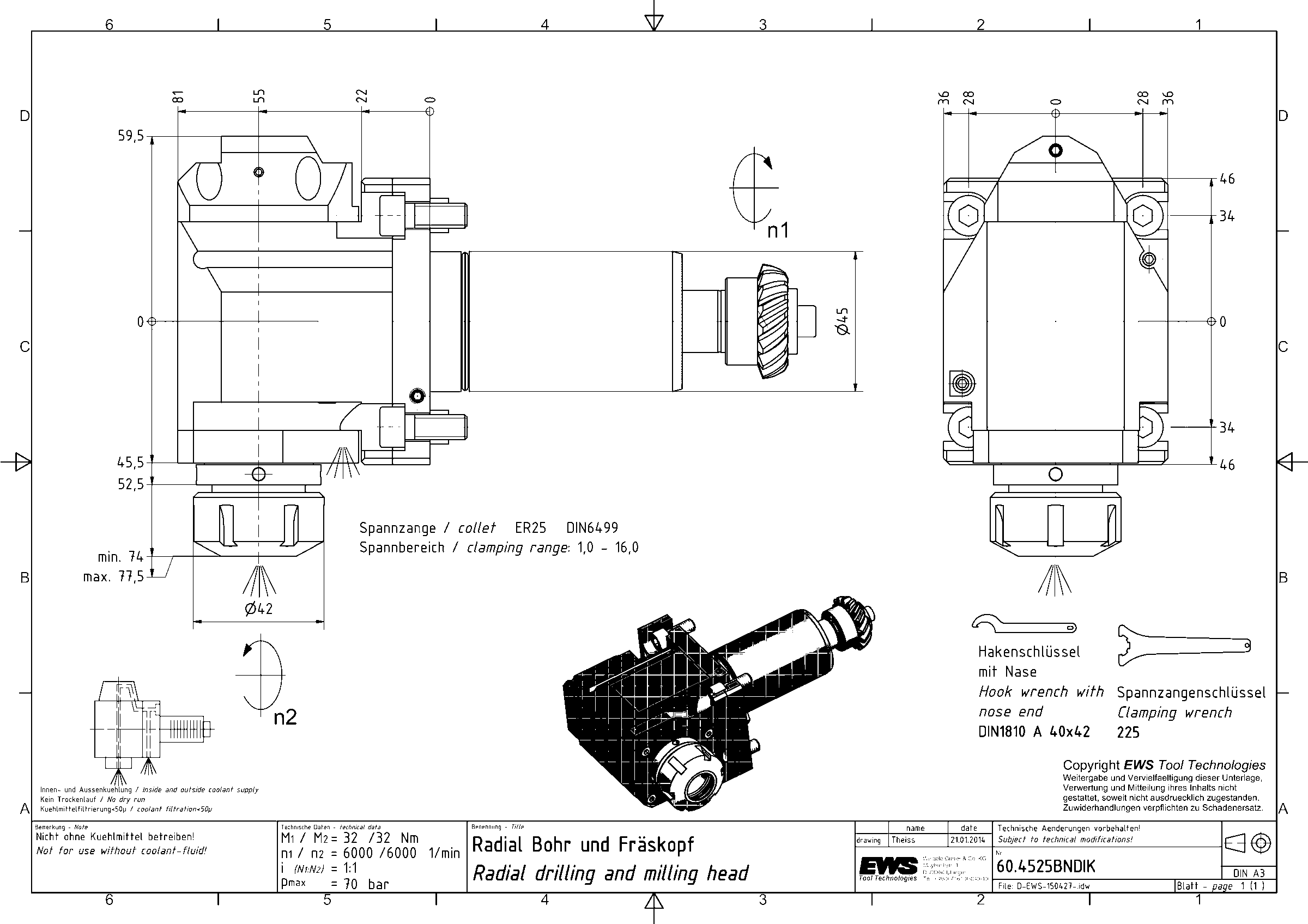

Функциональная длина55 мм
Вылет LPR81 мм
Масса4,273 кг
Высота72 мм
Общая длина196 мм
Ширина135 мм
Заказной номер EWS148664
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина75,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4525BNDIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4425NTY3IM44BMT44цанга ER256086177
60.4520DY1809PFIKDIMTK5045BMT45цанга ER206596180
60.4520DY1809PFIMTK5045BMT45цанга ER206596180
60.4525BND1809IKDIMX6545BMT45Aцанга ER2565100,5176,5
60.4525BND1809IKI145BMT45Aцанга ER255581157
60.4525BND1809IMX6545BMT45Aцанга ER2565100,5176,5
60.4525BNDIK45BMT45Aцанга ER255581196Текущая
60.4525KR1809PFGLIM45BMT45цанга ER256597,7181,7
60.4525KRBND1809IKDIMX6545BMT45Aцанга ER2565100,5176,5
60.4525KRBND1809IMX6545BMT45Aцанга ER2565100,5176,5
60.4525TC600FIKDGLIMX8545BMT45цанга ER2585117,7189,7
60.4525TC600IKDGLIMX6545BMT45цанга ER2565101,5173,5

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4525BNDIK.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями

Гайки цанговые1
