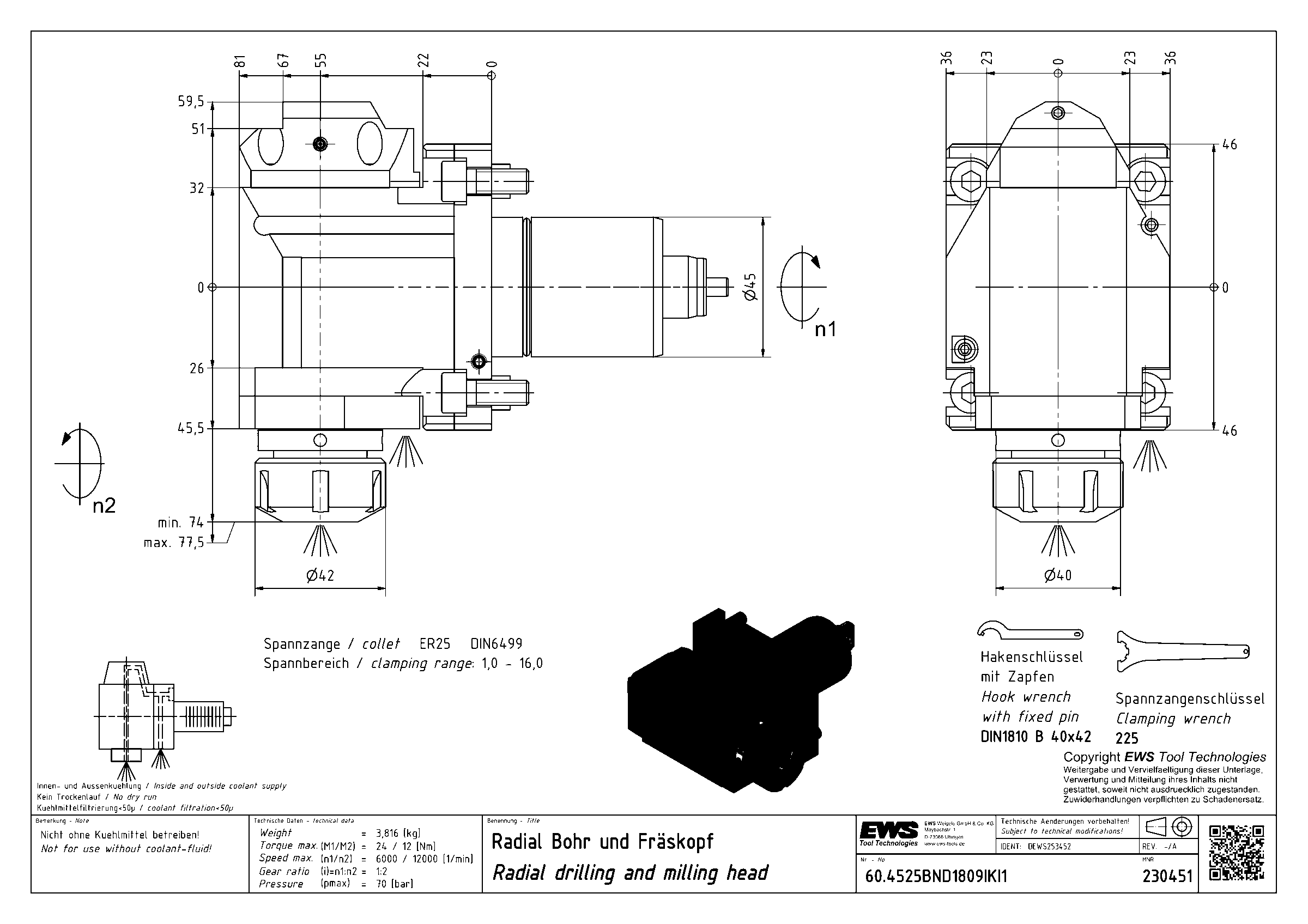

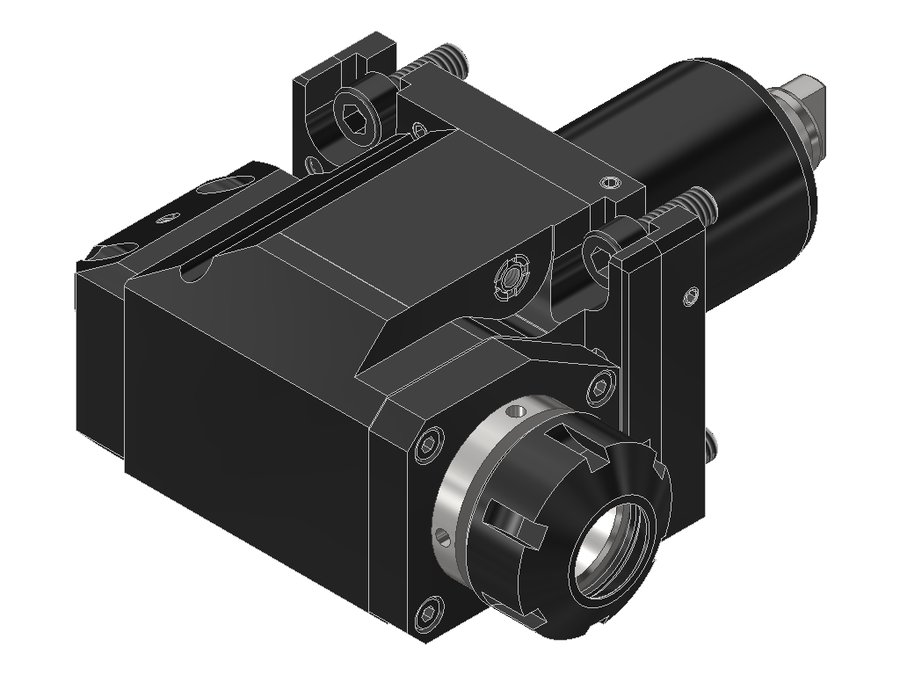

Головка приводная радиальная сверлильно-фрезерная EWS 60.4525BND1809IKI1, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 55 мм |
| Вылет LPR | 81 мм |
| Масса | 3,816 кг |
| Высота | 72 мм |
| Общая длина | 157 мм |
| Ширина | 130 мм |
| Заказной номер EWS | 230451 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 70,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.4525BND1809IKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4425NTY3IKDIMX75-CC4 | 44 | BMT44 | цанга ER25 | — | — | — | |
| 60.4425NTY3IKI2 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IM | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4520DY1809PFIKDIMTK50 | 45 | BMT45 | цанга ER20 | 65 | 96 | 180 | |
| 60.4520DY1809PFIMTK50 | 45 | BMT45 | цанга ER20 | 65 | 96 | 180 | |
| 60.4525BND1809IKDIMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BND1809IKI1 | 45 | BMT45A | цанга ER25 | 55 | 81 | 157 | Текущая |
| 60.4525BND1809IMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BNDIK | 45 | BMT45A | цанга ER25 | 55 | 81 | 196 | |
| 60.4525KR1809PFGLIM | 45 | BMT45 | цанга ER25 | 65 | 97,7 | 181,7 | |
| 60.4525KRBND1809IKDIMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525KRBND1809IMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4525BND1809IKI1.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки3
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
- DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
