EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.5032SQT28RI1

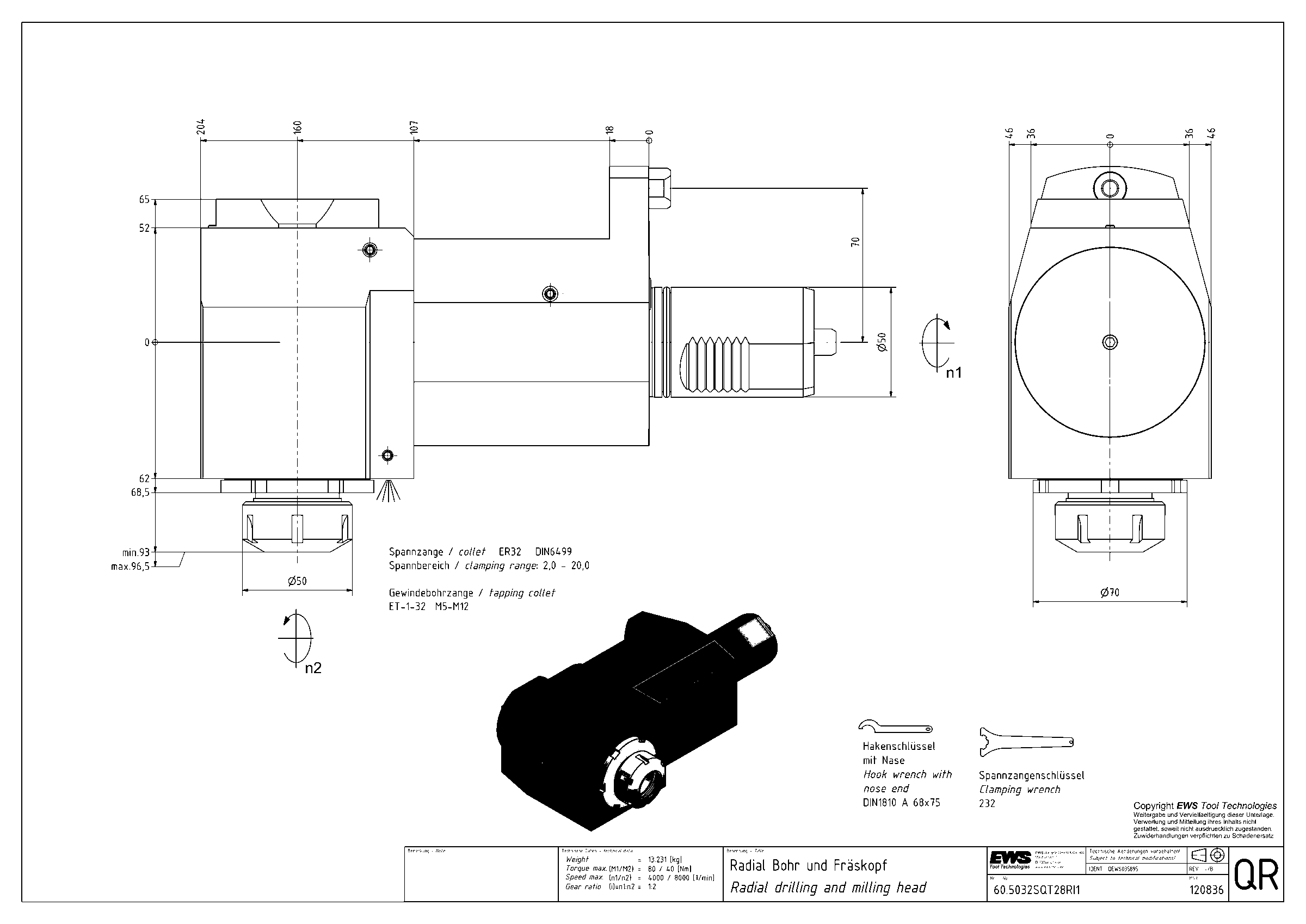

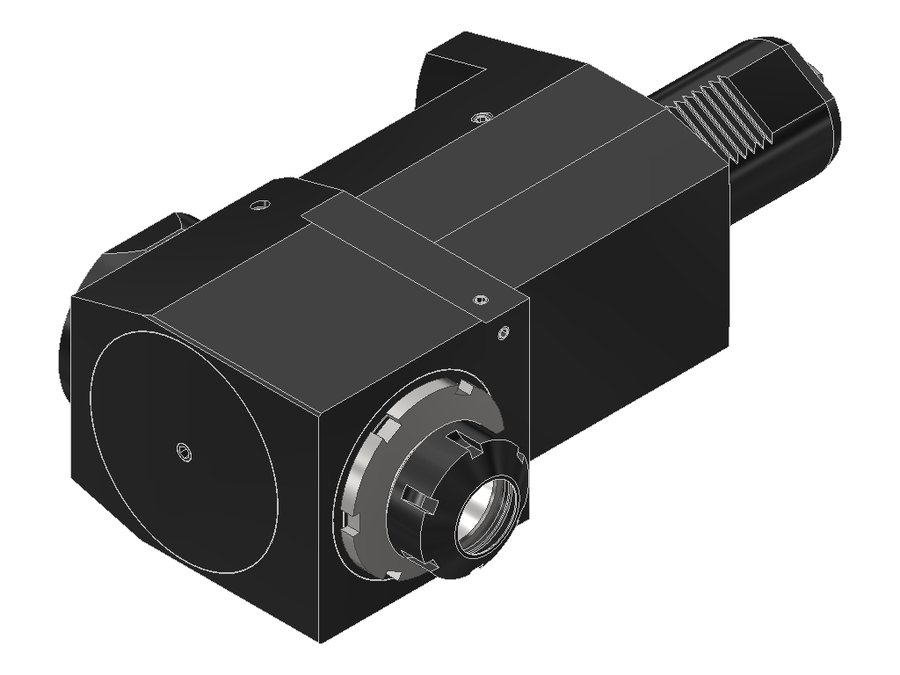

Головка приводная радиальная сверлильно-фрезерная EWS 60.5032SQT28RI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 shaft rotated 30° |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 160 мм |
| Вылет LPR | 204 мм |
| Масса | 13,231 кг |
| Высота | 92 мм |
| Общая длина | 289 мм |
| Ширина | 160,5 мм |
| Заказной номер EWS | 120836 |
| Радиальная высота | 46 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 95,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032TOEMLIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 171 | |
| 60.4032TOEMRIKDIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 171 | |
| 60.4032TOEMRIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 171 | |
| 60.4032VL3LIKDIM#01 | 40 | VDI40 | цанга ER32 | 75 | 113 | 213 | |
| 60.4032VL3LIM#01 | 40 | VDI40 | цанга ER32 | 75 | 113 | 213 | |
| 60.5032LU35LI1 | 50 | VDI50 | цанга ER32 | 75 | 119 | 225 | |
| 60.5032SQT28RI1 | 50 | VDI50 shaft rotated 30° | цанга ER32 | 160 | 204 | 289 | Текущая |
| 60.5032SQT28RIKI1 | 50 | VDI50 shaft rotated 30° | цанга ER32 | 160 | 204 | 289 | |
| 60.5032TOEMRI1 | 50 | VDI50 | цанга ER32 | 75 | 119 | 203 | |
| 60.5032TOEMRLI1X105 | 50 | VDI50 | цанга ER32 | 105 | 149 | 233 | |
| 60.5032VL5LIKI1 | 50 | VDI50 | цанга ER32 | 80 | 124 | 239,5 | |
| 60.5032WNKR5482R | 50 | VDI50 | Weldon Ø 32.0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5032SQT28RI1.
Ключи и отвёртки2
- 232Ключ для зажимной гайки EWS 232
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
