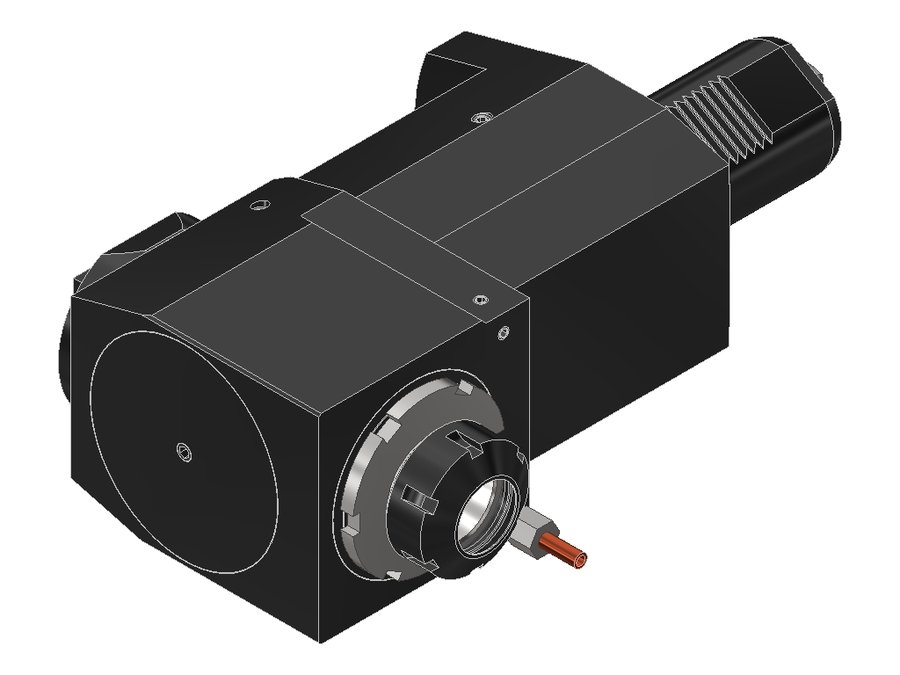

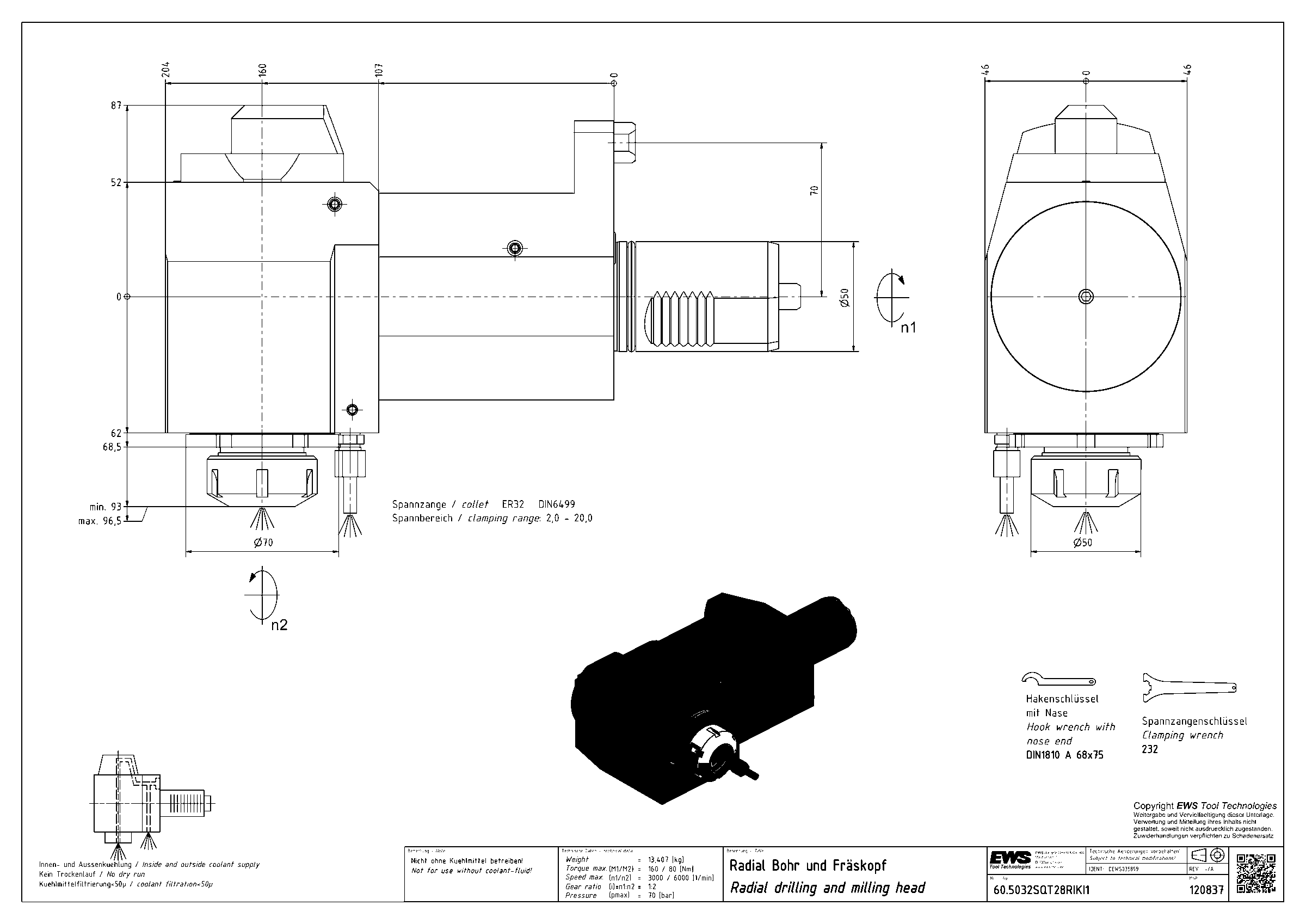

Головка приводная радиальная сверлильно-фрезерная EWS 60.5032SQT28RIKI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5032SQT28RIKI1

Головка приводная радиальная сверлильно-фрезерная EWS 60.5032SQT28RIKI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина160 мм
Вылет LPR204 мм
Масса13,407 кг
Высота92 мм
Общая длина289 мм
Ширина182,5 мм
Заказной номер EWS120837
Радиальная высота46 мм
Радиальная ширина87 мм
Передаточное отношение1:2
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м
Функциональная ширина95,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5032SQT28RIKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032TOEMRIKDIM40VDI40цанга ER3265103171
60.4032TOEMRIM40VDI40цанга ER3265103171
60.4032VL3LIKDIM#0140VDI40цанга ER3275113213
60.4032VL3LIM#0140VDI40цанга ER3275113213
60.5032LU35LI150VDI50цанга ER3275119225
60.5032SQT28RI150VDI50, хвостовик повёрнут на 30°цанга ER32160204289
60.5032SQT28RIKI150VDI50, хвостовик повёрнут на 30°цанга ER32160204289Текущая
60.5032TOEMRI150VDI50цанга ER3275119203
60.5032TOEMRLI1X10550VDI50цанга ER32105149233
60.5032VL5LIKI150VDI50цанга ER3280124239,5
60.5032WNKR5482R50VDI50Weldon Ø32———
60.5032WNKRTOEMR50VDI50Weldon Ø3275122206

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5032SQT28RIKI1.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
