EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50405480RIKDGL

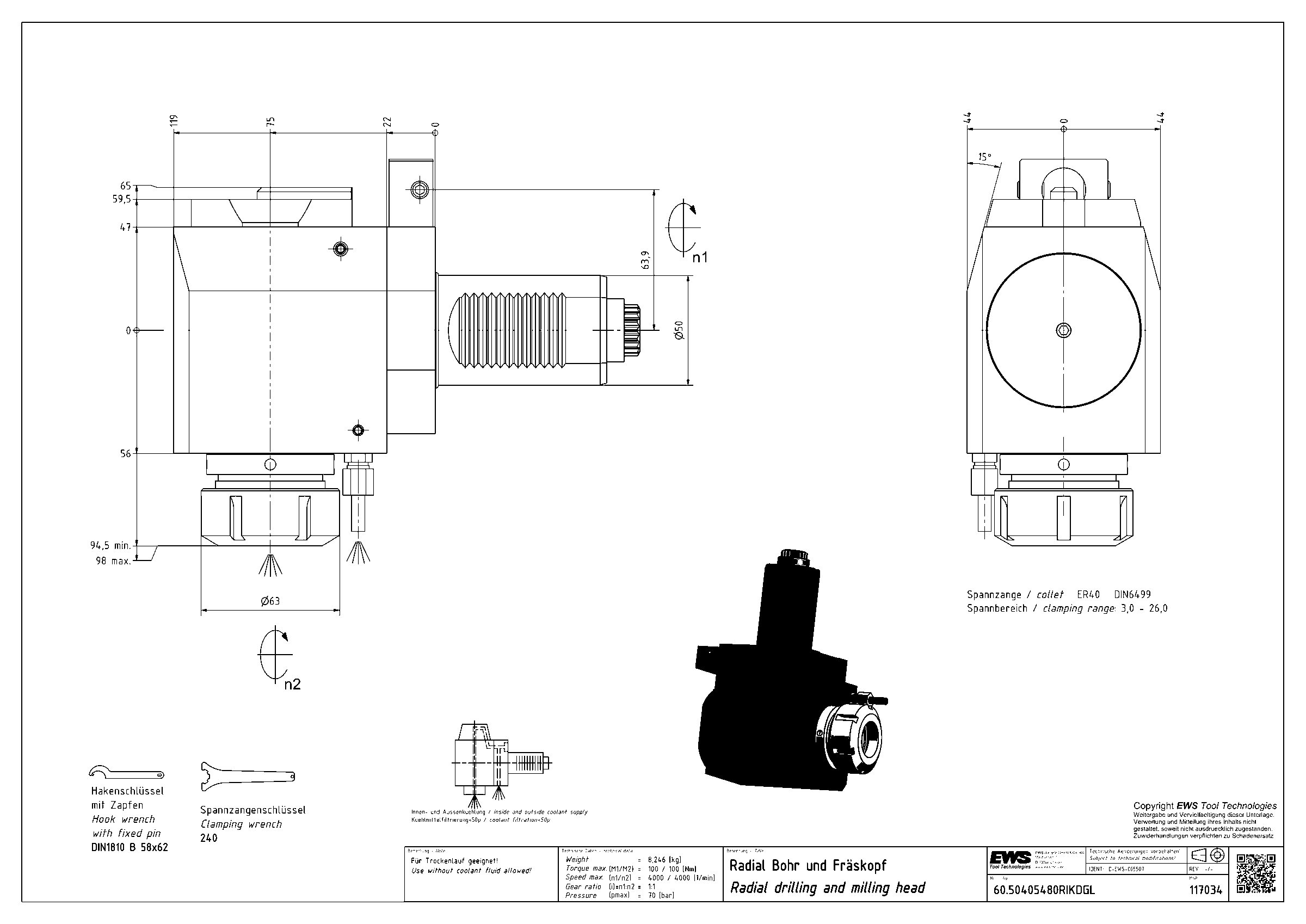

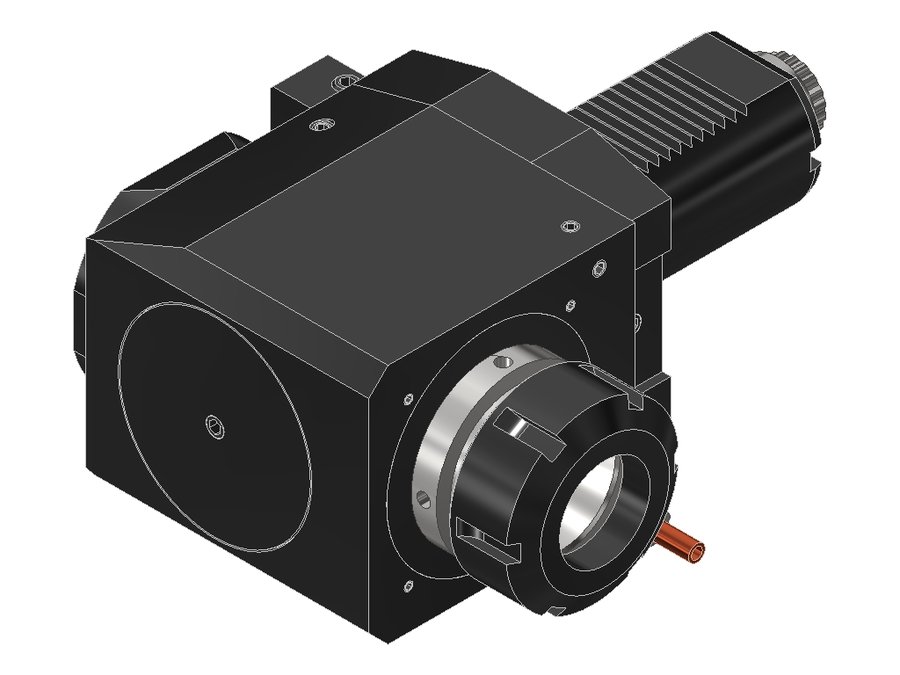

Головка приводная радиальная сверлильно-фрезерная EWS 60.50405480RIKDGL, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 75 мм |
| Вылет LPR | 119 мм |
| Масса | 8,246 кг |
| Высота | 88 мм |
| Общая длина | 212 мм |
| Ширина | 163 мм |
| Заказной номер EWS | 117034 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 98 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50401809RLGL | 50 | VDI50 | ER40 | 75 | 119 | 211 | |
| 60.50405480L | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480LIKD | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480LIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480R | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480RGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480RIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | Текущая |
| 60.50405480RLX120 | 50 | VDI50 | ER40 | 120 | 164 | 257 | |
| 60.50405482LGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405482LIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405482RGL | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405482RIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 212 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.50405480RIKDGL.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
