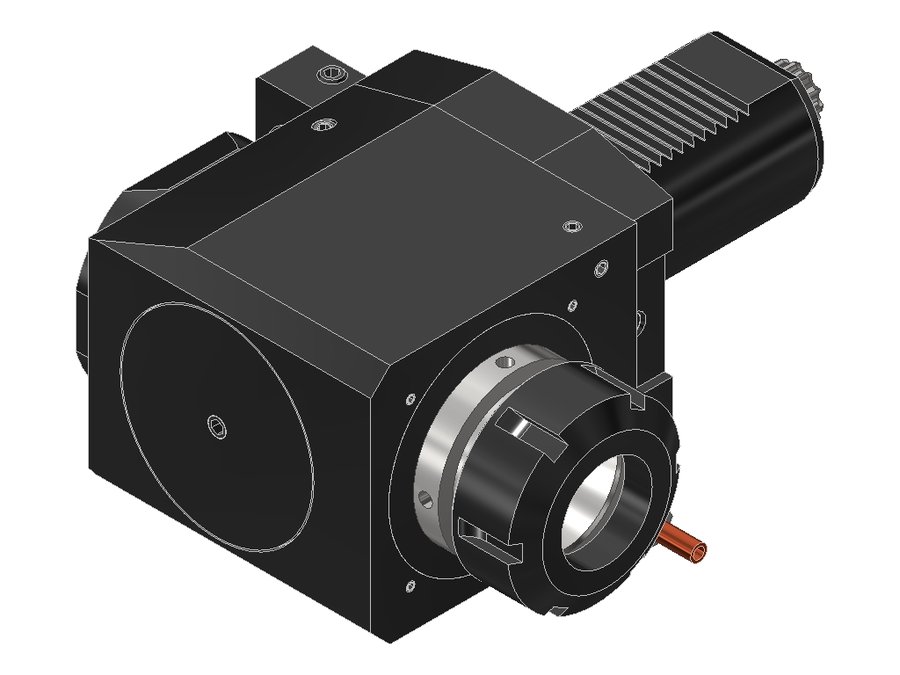

Головка приводная радиальная сверлильно-фрезерная EWS 60.50405482RIKDGL, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.50405482RIKDGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.50405482RIKDGL, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5482
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина75 мм
Вылет LPR119 мм
Масса8,2 кг
Высота88 мм
Общая длина212 мм
Ширина163 мм
Заказной номер EWS111637
Радиальная высота44 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

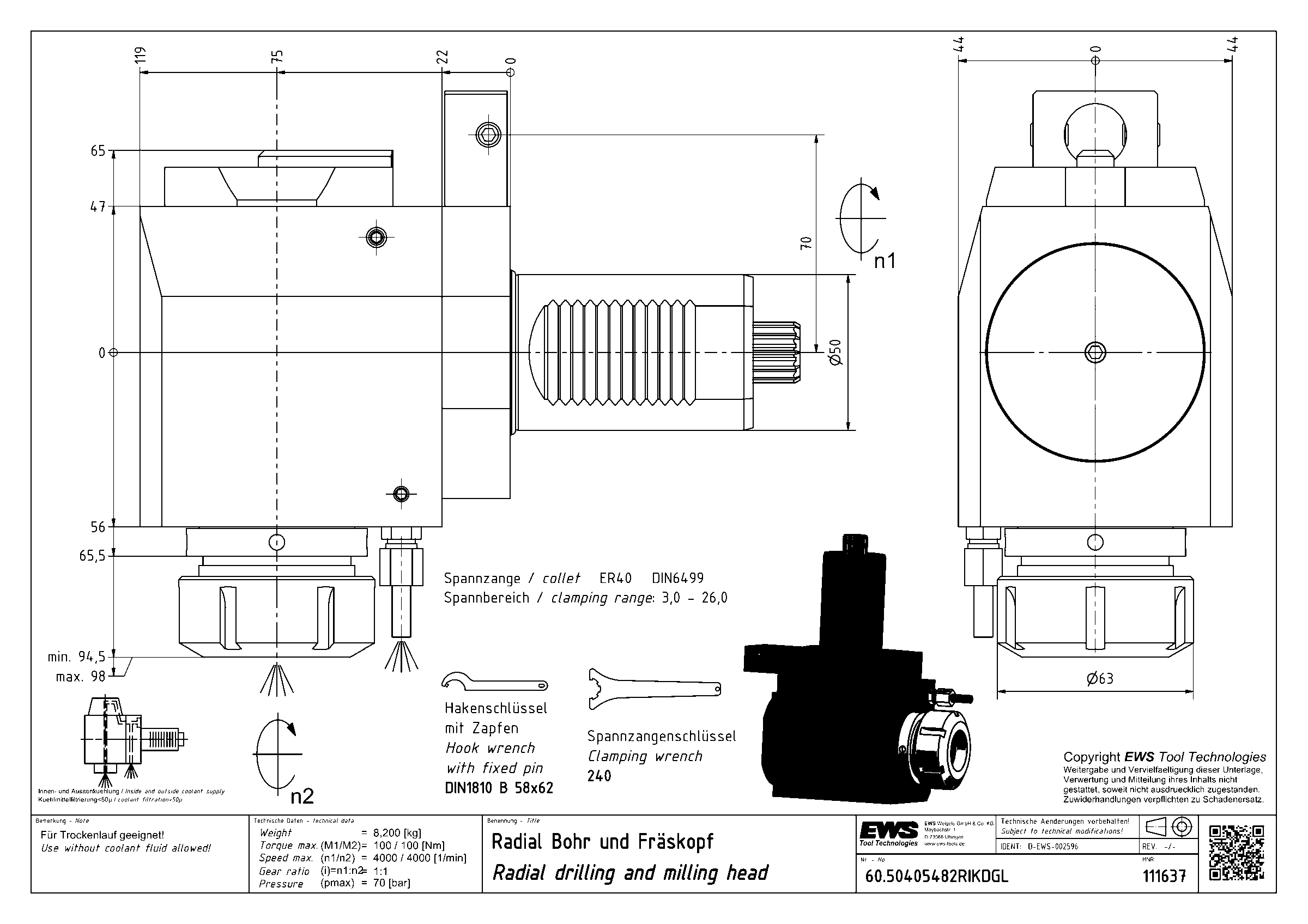

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
