Головка приводная радиальная сверлильно-фрезерная EWS 60.50405480RLX120, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

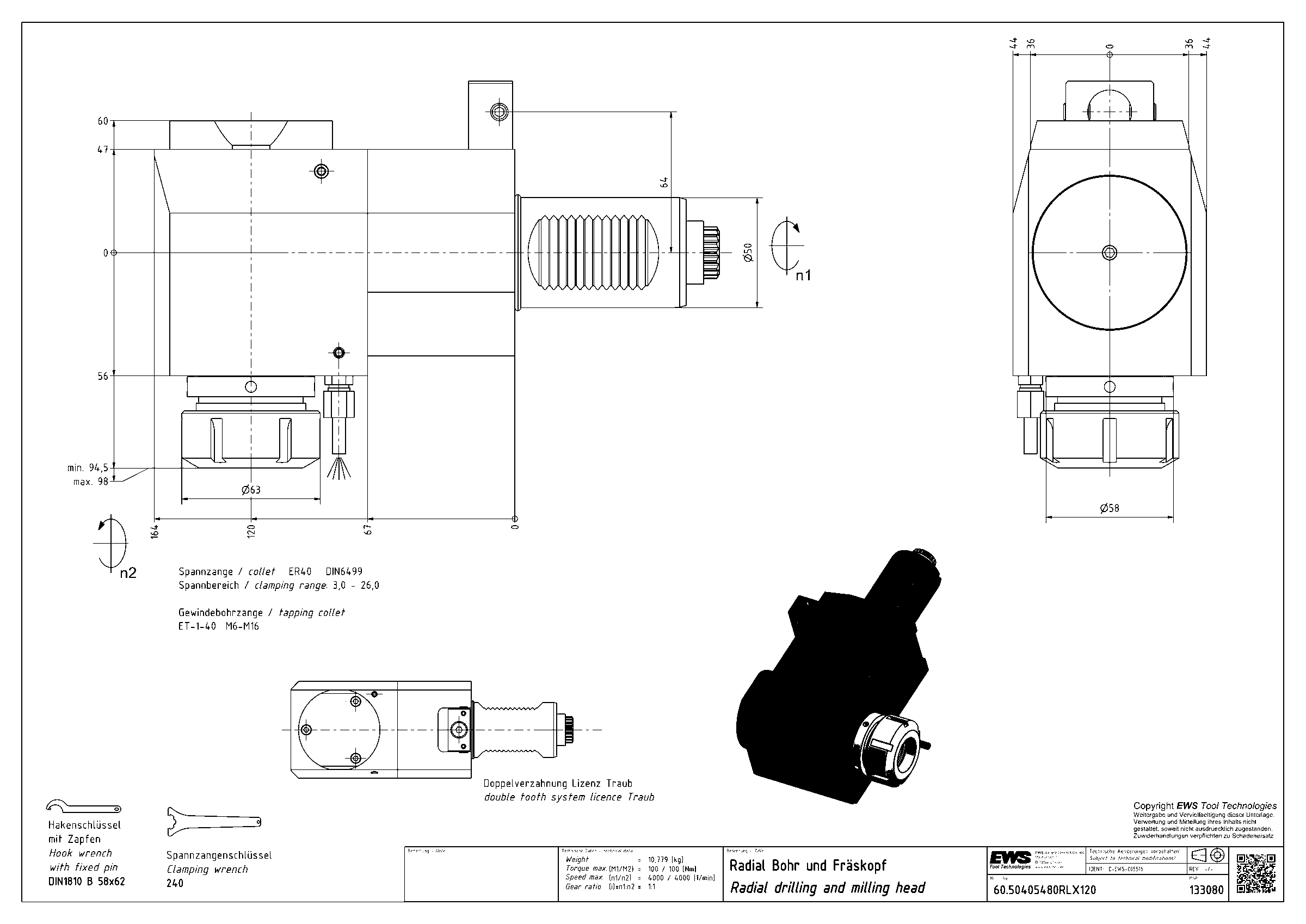

EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.50405480RLX120

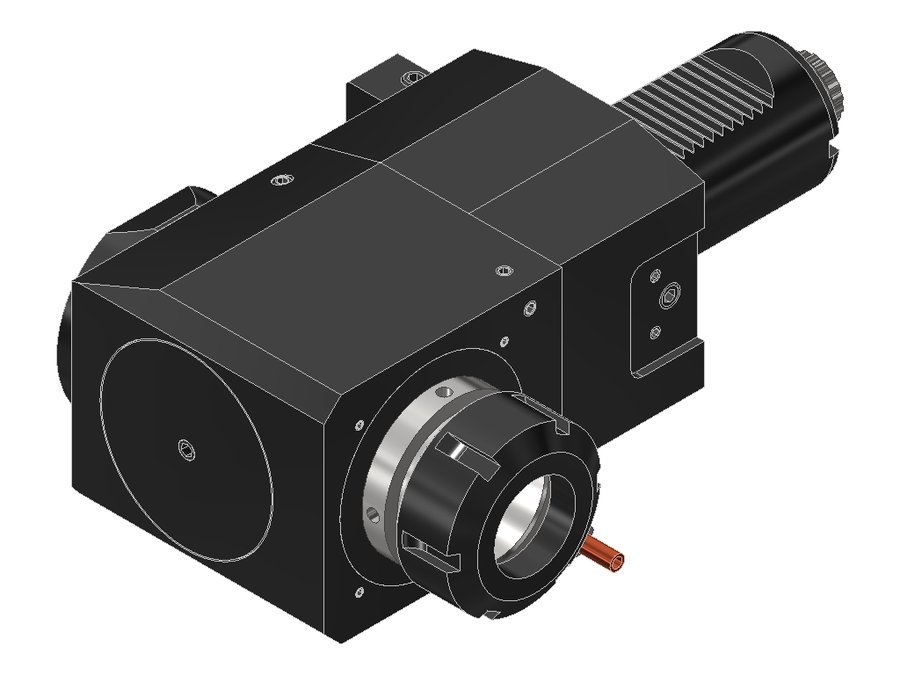

Головка приводная радиальная сверлильно-фрезерная EWS 60.50405480RLX120, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина120 мм
Вылет LPR164 мм
Масса10,779 кг
Высота88 мм
Общая длина257 мм
Ширина158 мм
Заказной номер EWS133080
Радиальная высота44 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.50405480RLX120 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50405480L50VDI50цанга ER4075119212
60.50405480LIKD50VDI50цанга ER4075119212
60.50405480LIKDGL50VDI50цанга ER4075119212
60.50405480R50VDI50цанга ER4075119212
60.50405480RGL50VDI50цанга ER4075119212
60.50405480RIKDGL50VDI50цанга ER4075119212
60.50405480RLX12050VDI50цанга ER40120164257Текущая
60.50405482LGL50VDI50цанга ER4075119212
60.50405482LIKDGL50VDI50цанга ER4075119212
60.50405482RGL50VDI50цанга ER4075119212
60.50405482RIKDGL50VDI50цанга ER4075119212
60.4032180928MRGLIM40VDI40цанга ER3265103195

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50405480RLX120.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
