EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525BIG1809I1IMX100#01

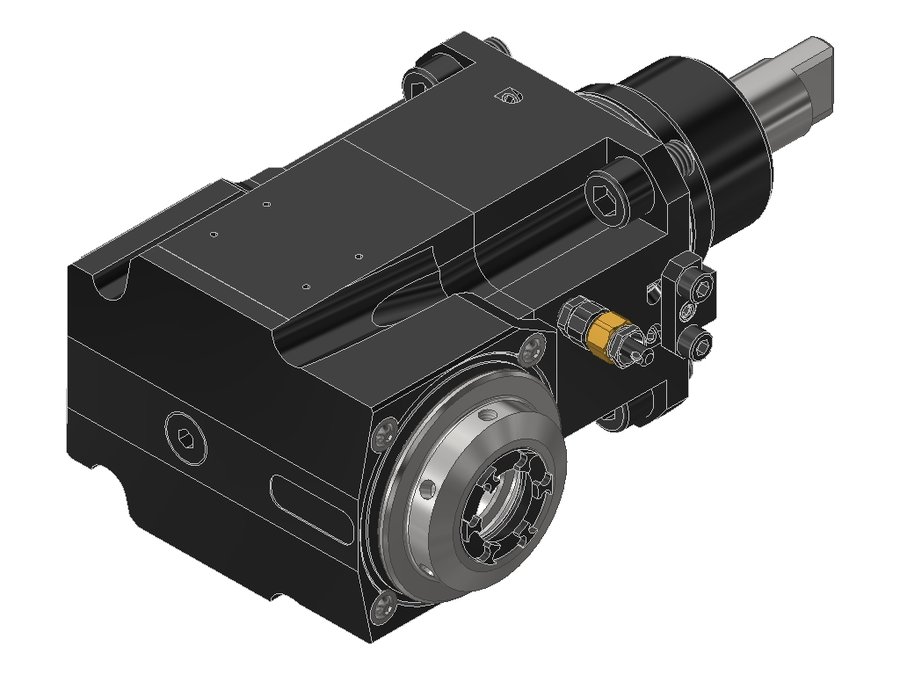

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525BIG1809I1IMX100#01, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB063A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 100 мм |
| Вылет LPR | 136 мм |
| Масса | 7,378 кг |
| Высота | 84 мм |
| Общая длина | 230 мм |
| Ширина | 130,5 мм |
| Заказной номер EWS | 230723 |
| Радиальная ширина | 52,5 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5520WNTW10IK | 55 | BMT55C | Weldon Ø 20.0 | 70 | 96 | 204 | |
| 60.5520WT250BMTI1 | 55 | BMT55C | цанга ER20 | 75 | 109 | 217 | |
| 60.5520WT250BMTIKI1 | 55 | BMT55C | цанга ER20 | — | — | — | |
| 60.5525BIG1809GLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809GLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525BIG1809I1IMX70#01 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809I1IMX100#01 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | Текущая |
| 60.5525BIG1809IKDGLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809IKDGLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525BIG1809IKDI1IMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809IKDI1IMX100#01 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525D1809PFIKDIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525BIG1809I1IMX100#01.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
