EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5520WT250BMTI1

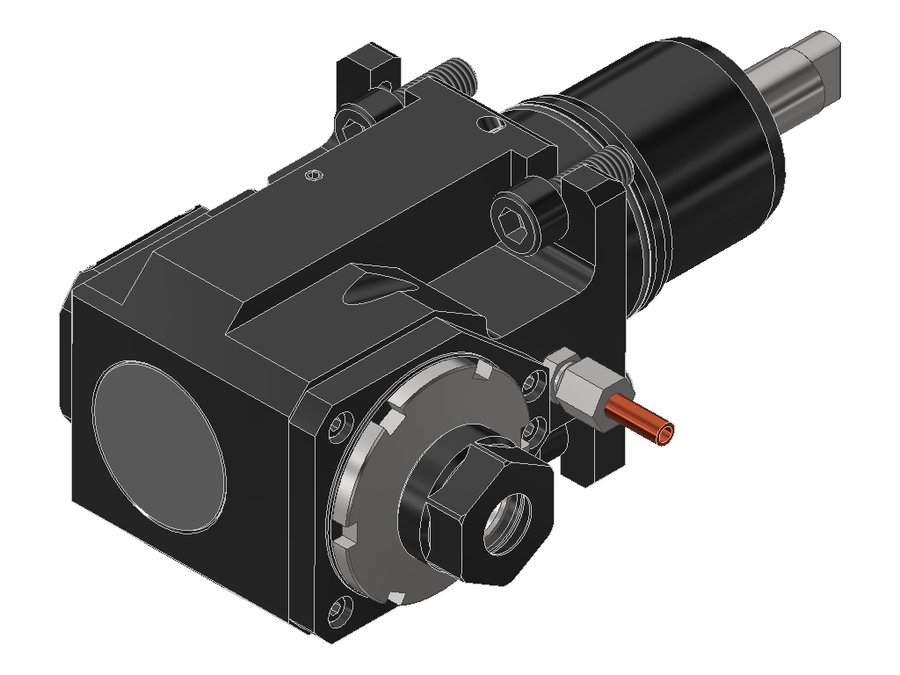

Головка приводная радиальная сверлильно-фрезерная EWS 60.5520WT250BMTI1, хвостовик Ø55, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 75 мм |
| Вылет LPR | 109 мм |
| Масса | 4,984 кг |
| Высота | 82 мм |
| Общая длина | 217 мм |
| Ширина | 119 мм |
| Заказной номер EWS | 226725 |
| Радиальная ширина | 41 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5432BND1809IKDIM | 54 | BMT54 Miyano | цанга ER32 | 90 | 133 | 205 | |
| 60.5432BND1809IM | 54 | BMT54 Miyano | цанга ER32 | 90 | 133 | 205 | |
| 60.5520TW10I1 | 55 | BMT55C | цанга ER20 | 70 | 104 | 212 | |
| 60.5520TW10IKI1 | 55 | BMT55C | цанга ER20 | 70 | 104 | 212 | |
| 60.5520WNTW10 | 55 | BMT55C | Weldon Ø 20.0 | 70 | 96 | 204 | |
| 60.5520WNTW10IK | 55 | BMT55C | Weldon Ø 20.0 | 70 | 96 | 204 | |
| 60.5520WT250BMTI1 | 55 | BMT55C | цанга ER20 | 75 | 109 | 217 | Текущая |
| 60.5520WT250BMTIKI1 | 55 | BMT55C | цанга ER20 | — | — | — | |
| 60.5525BIG1809GLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809GLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525BIG1809I1IMX70#01 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809I1IMX100#01 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5520WT250BMTI1.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 A - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 58X62
Документы по позиции
Для этой позиции документы пока не привязаны.
