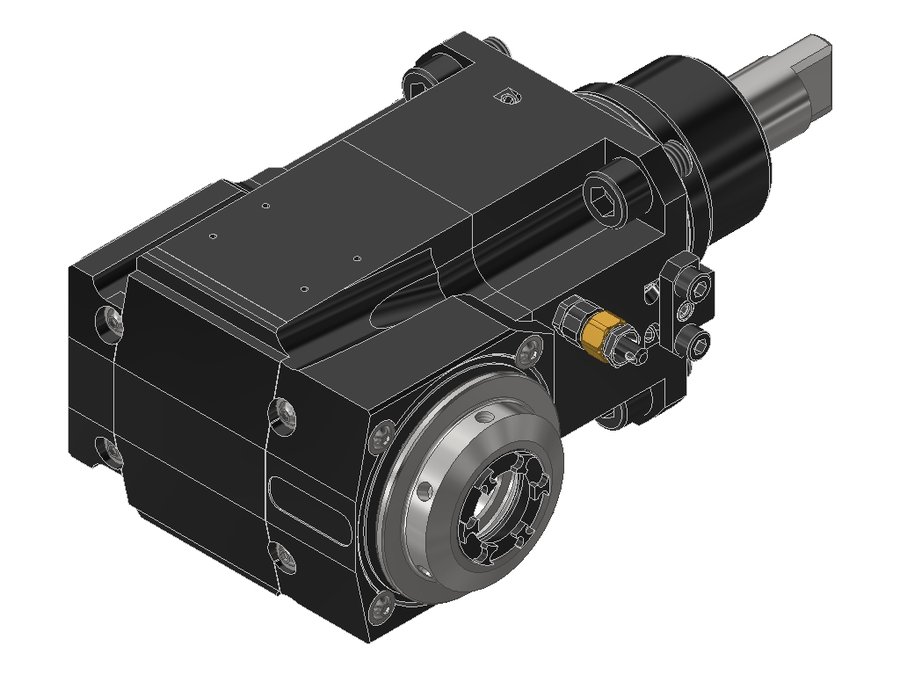

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809GLI2IMX100, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525KRBIG1809GLI2IMX100

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809GLI2IMX100, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина100 мм
Вылет LPR136 мм
Масса7,096 кг
Высота84 мм
Общая длина230 мм
Ширина130,5 мм
Заказной номер EWS230721
Радиальная ширина52,5 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5525KR1809PFGLIMX7055BMT55цанга ER2570106210
60.5525KR1809PFGLIMX8555BMT55цанга ER2570121225
60.5525KR1809PFIKDGLIM55BMT55цанга ER256096200
60.5525KR1809PFIKDGLIMX7055BMT55цанга ER2570106210
60.5525KR1809PFIKDGLIMX8555BMT55цанга ER2585121225
60.5525KRBIG1809GLI2IMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809GLI2IMX10055BMT55 Bigliaцанга ER25100136230Текущая
60.5525KRBIG1809GLIMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809GLIMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRBIG1809IKDGLI2IMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809IKDGLI2IMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRBIG1809IKDGLIMX7055BMT55 Bigliaцанга ER2570106200
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5525KRBIG1809GLI2IMX100.

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
