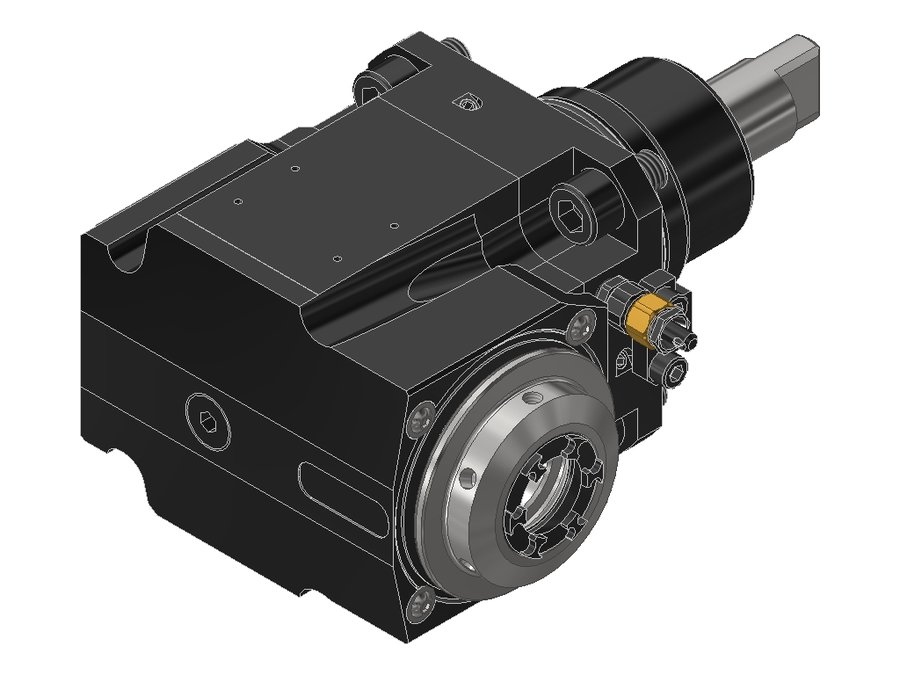

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809IKDGLIMX70, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525KRBIG1809IKDGLIMX70

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809IKDGLIMX70, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина70 мм
Вылет LPR106 мм
Масса6,234 кг
Высота84 мм
Общая длина200 мм
Ширина137,5 мм
Заказной номер EWS230700
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5525KRBIG1809GLI2IMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809GLI2IMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRBIG1809GLIMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809GLIMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRBIG1809IKDGLI2IMX7055BMT55 Bigliaцанга ER2570106200
60.5525KRBIG1809IKDGLI2IMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRBIG1809IKDGLIMX7055BMT55 Bigliaцанга ER2570106200Текущая
60.5525KRBIG1809IKDGLIMX10055BMT55 Bigliaцанга ER25100136230
60.5525KRVL2FGLIM55BMT55цанга ER2585121204
60.5525KRVL2FIKDGLIM55BMT55цанга ER2585121204
60.5525KRVL4FGLIM55BMT55цанга ER2585121221
60.5525KRVL4FIKDGLIM55BMT55цанга ER2585121221
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5525KRBIG1809IKDGLIMX70.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
