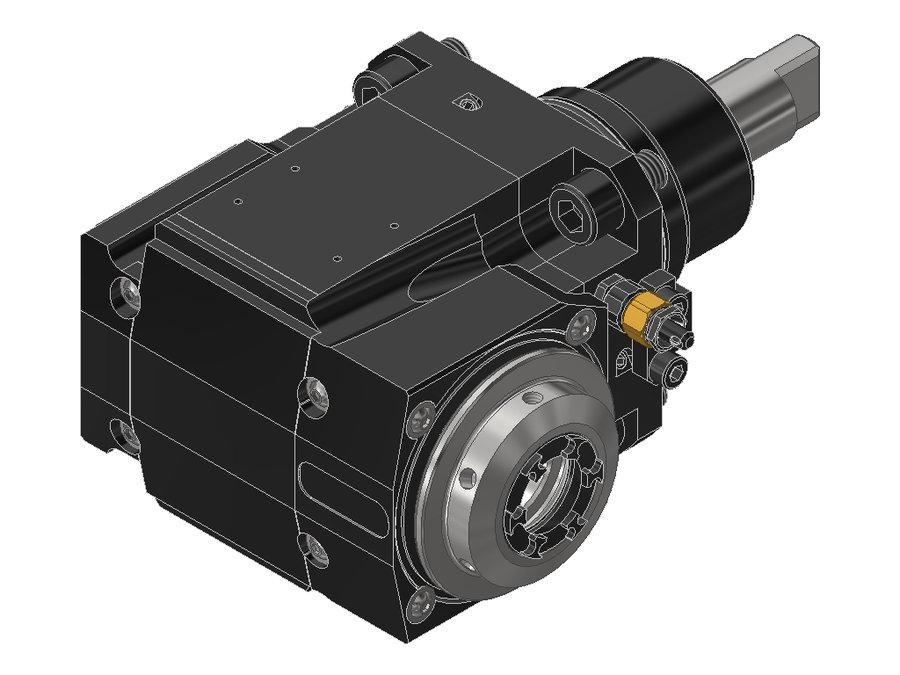

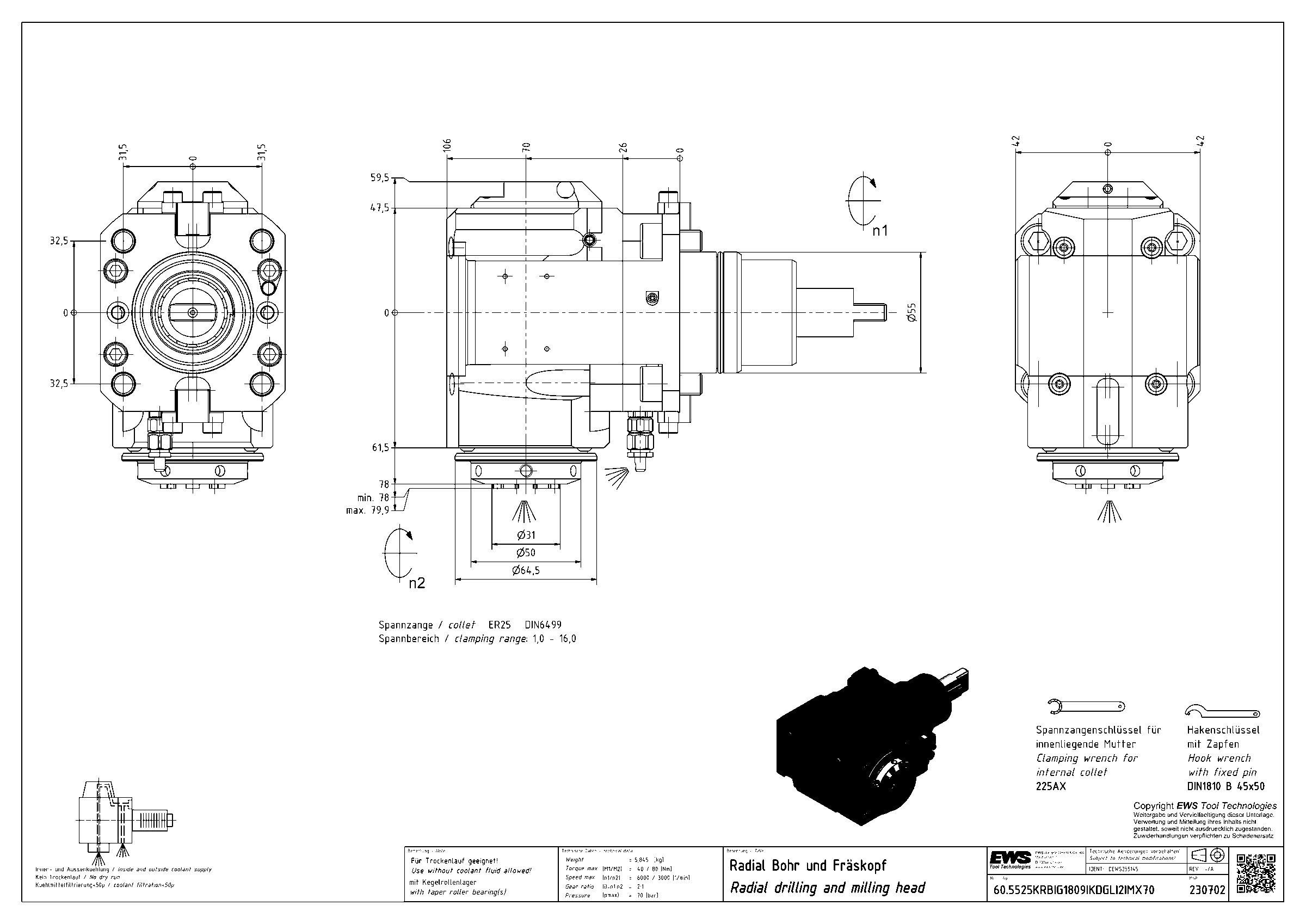

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809IKDGLI2IMX70, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5525KRBIG1809IKDGLI2IMX70

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRBIG1809IKDGLI2IMX70, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина70 мм
Вылет LPR106 мм
Масса5,845 кг
Высота84 мм
Общая длина200 мм
Ширина137,5 мм
Заказной номер EWS230702
Радиальная ширина59,5 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина78 мм
