EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525KRVL2FGLIM

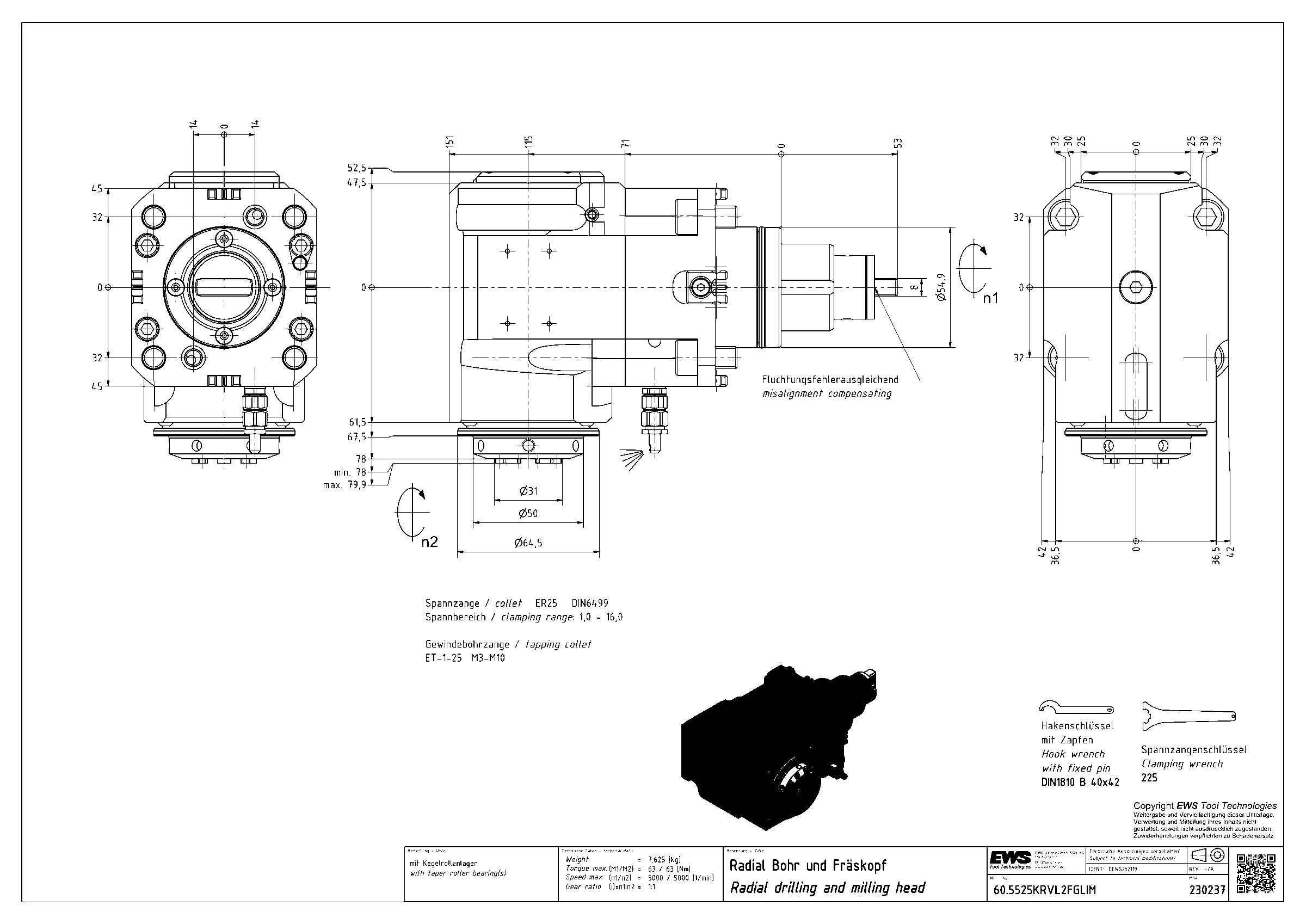

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525KRVL2FGLIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 7,625 кг |
| Высота | 84 мм |
| Общая длина | 204 мм |
| Ширина | 130,5 мм |
| Заказной номер EWS | 230237 |
| Радиальная ширина | 52,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 5000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525KRBIG1809GLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525KRBIG1809GLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525KRBIG1809IKDGLI2IMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525KRBIG1809IKDGLI2IMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525KRBIG1809IKDGLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525KRBIG1809IKDGLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525KRVL2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | Текущая |
| 60.5525KRVL2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | |
| 60.5525KRVL4FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 60.5525KRVL4FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 60.5525KRVLHP2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525KRVLHP2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525KRVL2FGLIM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
