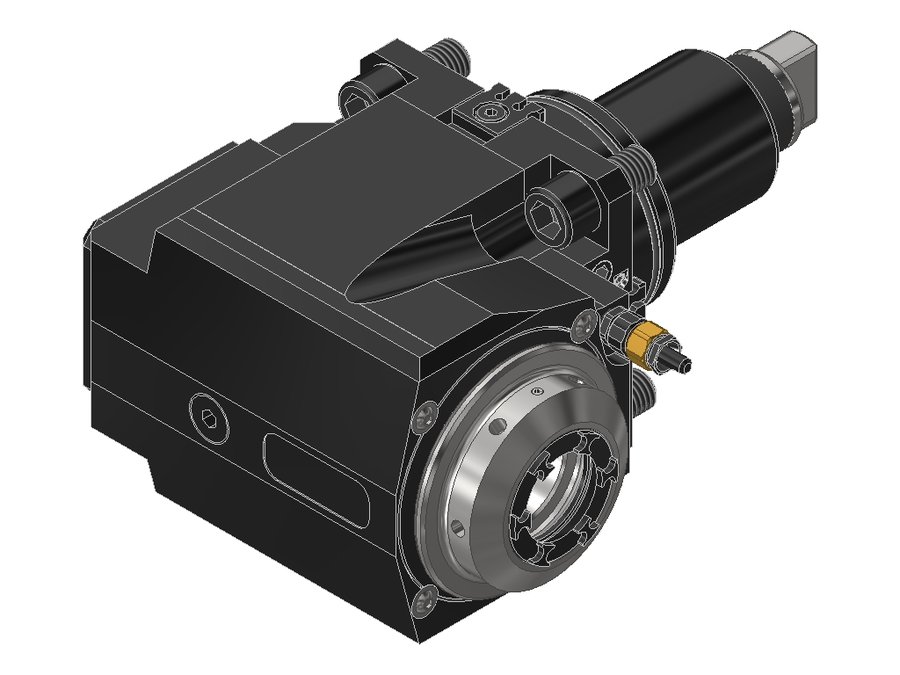

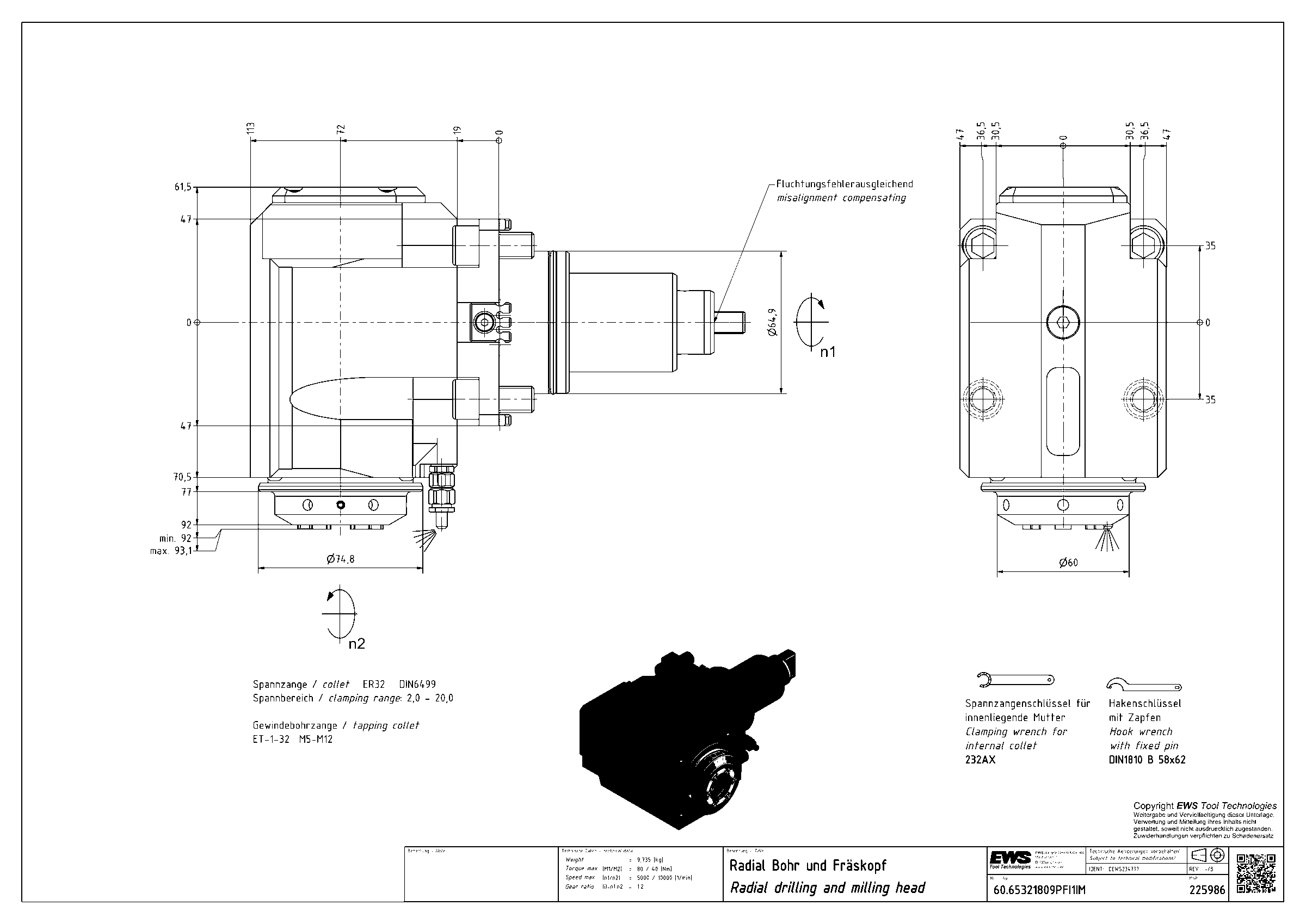

Головка приводная радиальная сверлильно-фрезерная EWS 60.65321809PFI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.65321809PFI1IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.65321809PFI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментацанга ER32
Функциональная длина72 мм
Вылет LPR113 мм
Масса9,735 кг
Высота94 мм
Общая длина225 мм
Ширина153,5 мм
Заказной номер EWS225986
Радиальная ширина61,5 мм
Передаточное отношение1:2
Макс. частота вращения5000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина92 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.65321809PFI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55251809PFIKDI1IMX7055BMT55цанга ER2570106210
60.65321809MT110FGLIMX10065BMT65цанга ER32100141232
60.65321809MT110FIKDGLIMX10065BMT65цанга ER32100141232
60.65321809PFGLIM65BMT65цанга ER3272113225
60.65321809PFGLIMX8565BMT65цанга ER3272126238
60.65321809PFGLIMX10065BMT65цанга ER32100141253
60.65321809PFI1IM65BMT65цанга ER3272113225Текущая
60.65321809PFI1IMX10065BMT65цанга ER32100141253
60.65321809PFIKDGLIM65BMT65цанга ER3272113225
60.65321809PFIKDGLIMX10065BMT65цанга ER32100141253
60.65321809PFIKDI1IM65BMT65цанга ER3272113225
60.65321809PFIKDI1IMX10065BMT65цанга ER3210082194

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65321809PFI1IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
