EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.65321809PFIKDI1IM

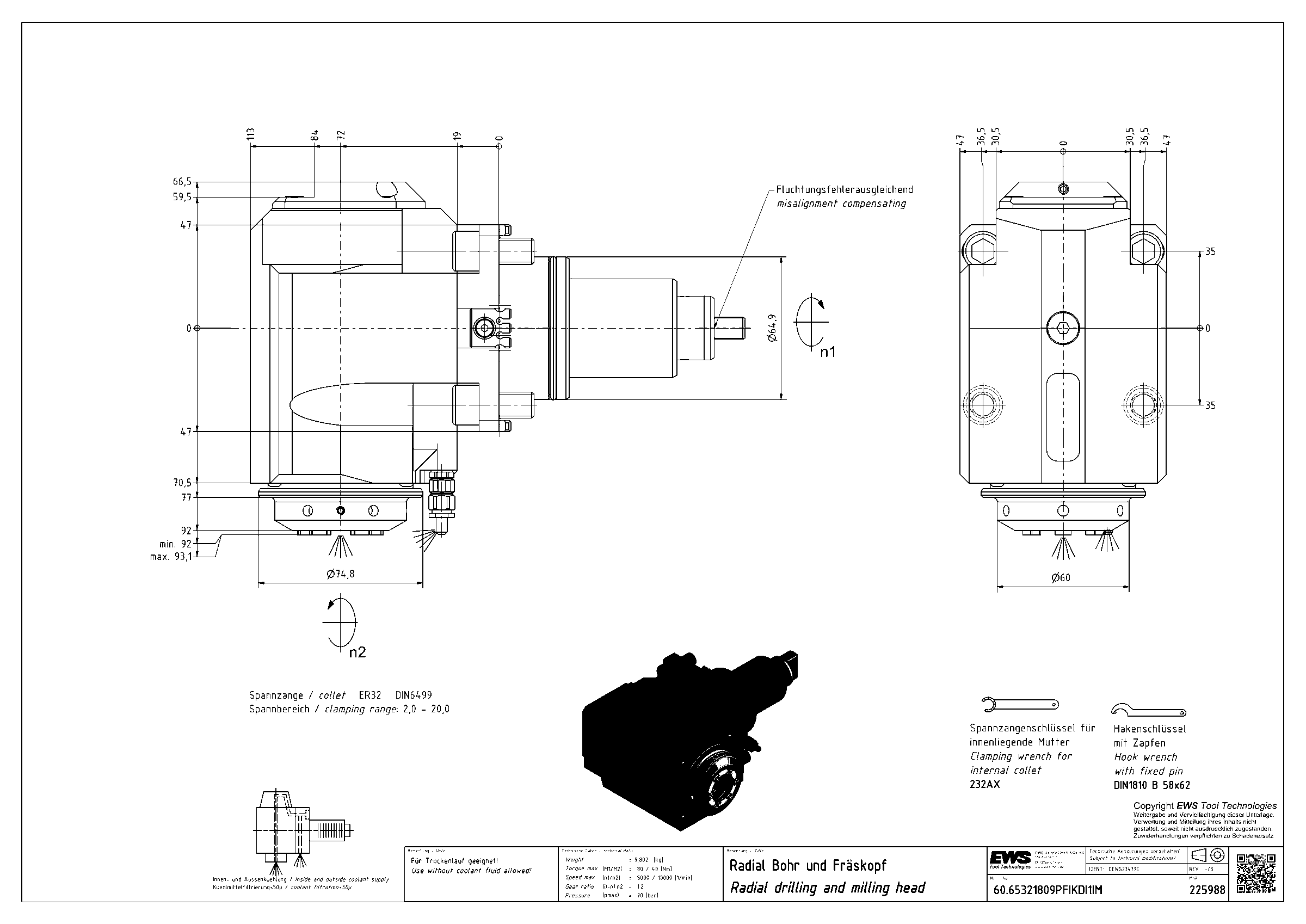

Головка приводная радиальная сверлильно-фрезерная EWS 60.65321809PFIKDI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 72 мм |
| Вылет LPR | 113 мм |
| Масса | 9,802 кг |
| Высота | 94 мм |
| Общая длина | 225 мм |
| Ширина | 158,5 мм |
| Заказной номер EWS | 225988 |
| Радиальная ширина | 66,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 5000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 92 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.65321809PFGLIMX85 | 65 | BMT65 | цанга ER32 | 72 | 126 | 238 | |
| 60.65321809PFGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.65321809PFI1IM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.65321809PFI1IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.65321809PFIKDGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.65321809PFIKDGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.65321809PFIKDI1IM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | Текущая |
| 60.65321809PFIKDI1IMX100 | 65 | BMT65 | цанга ER32 | 100 | 82 | 194 | |
| 60.75401809GL | 75 | BMT75 | ER40 | 60 | 105 | 215 | |
| 60.75401809GLX80 | 75 | BMT75 | ER40 | 80 | 125 | 235 | |
| 60.75401809GLX90 | 75 | BMT75 | ER40 | 90 | 135 | 245 | |
| 60.75401809GLX110 | 75 | BMT75 | ER40 | 110 | 155 | 265 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.65321809PFIKDI1IM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
