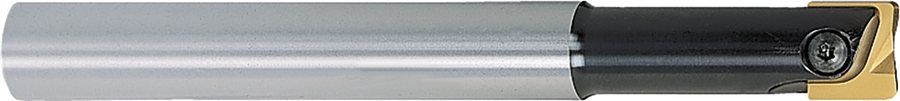

Фреза сборная LMT CopyLine GWV стал. хвостовик Ø12 · EBG V12.012AN090
LMT Tools · Фрезы сборные LMT CopyLine GWV копировальные со стальным хвостовиком · арт. 6130574

Фреза сборная LMT CopyLine GWV стал. хвостовик Ø12 · EBG V12.012AN090

Фреза сборная LMT CopyLine GWV стал. хвостовик Ø12 · EBG V12.012AN090; зубьев: 2, хвостовик Ø12 мм, общая длина 92 мм, глубина резания до 14 мм

Код исполнения LMTEBG V
Диаметр резания d112 мм
Число зубьев z2
Число зубьев z (по периферии)2
Диаметр хвостовика d212 мм
Общая длина l192 мм
Длина хвостовика58 мм
Диаметр шейки d311 мм
Длина шейки l334 мм
Макс. глубина резания ap14 мм
Направление резанияправое
Число пластин1
Регулировканет
Поле допуска хвостовикаh6
Масса0,072 кг
Номер серии в каталоге LMTCopyLine
Заказное обозначение LMTEBG V12.012AN090
Толщина пластины, поз. A2,5 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 6130574 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: WPB-AF чистовая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-N черновая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-N чистовая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-CF/WPV-CF черновая обработкаPDF, 0.1 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-CF/WPV-CF чистовая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPV-N черновая обработкаPDF, 0.1 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPV-N чистовая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-HF черновая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: WPB-FB черновая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Режимы резания: пластины WPB-FB, чистовая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: CopyMax: копировальное фрезерование для штампов и пресс-форм (нем., англ.)PDF, 2.2 МБ, LMT ToolsОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Фрезы сборные LMT CopyLine GWV копировальные со стальным хвостовиком — 10 позиций серии, LMT Tools.

АртикулДиаметр резания d1, ммДиаметр хвостовика d2, ммОбщая длина l1, ммДлина шейки l3, ммВ список
6121371252516247
6121373252519272
6121377202016247
6121379202017763
6121383121215248
6121389161614238
6121391161616255
6121399121213234
613057412129234Текущая
6130575161610238

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Подходят к 6130574 по обозначению и размерам посадки.

Пластины фрезерные5

  • 6122579Пластина фрезерная LMT Копир. WPV-CF WPV 12 CF LWNS10M
  • 7014302Пластина фрезерная LMT Копир. WPV-CF WPV 12 CF LCPK10M
  • 7016130Пластина фрезерная LMT Копир. WPV-CF WPV 12 CF LCP40M
  • 7016131Пластина фрезерная LMT Копир. WPV-N WPV 12 N LCP40M
  • 7108601Пластина фрезерная LMT Копир. WPV-N WPV 12 N LCKP10M

Документы по позиции

Для этой позиции документы пока не привязаны.
