LMT Tools · Головки фрезерные сменные LMT CopyLine GWR копировальные с креплением винтом · арт. 6131457

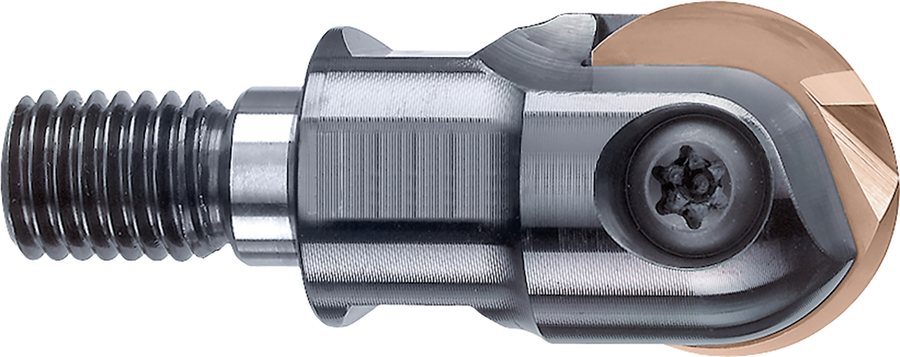

Головка фрезерная сменная LMT CopyLine GWR Ø10
Головка фрезерная сменная LMT CopyLine GWR Ø10; зубьев: 2, хвостовик Ø6,5 мм, рабочая длина 25 мм, глубина резания до 5 мм
| Код исполнения LMT | EBG R |
|---|---|
| Диаметр резания d1 | 10 мм |
| Число зубьев z | 2 |
| Число зубьев z (по периферии) | 2 |
| Диаметр хвостовика d2 | 6,5 мм |
| Длина хвостовика | 14,5 мм |
| Рабочая длина l3 | 25 мм |
| Макс. глубина резания ap | 5 мм |
| Направление резания | правое |
| Число пластин | 1 |
| Регулировка | нет |
| Присоединительная резьба (сторона станка) | M6 |
| Радиус профиля | 5 мм |
| Радиус при вершине | 5 мм |
| Масса | 0,014 кг |
| Номер серии в каталоге LMT | CopyLine |
| Заказное обозначение LMT | EBG R10.010TC025 |
| Диаметр вписанной окружности, поз. A | 10 мм |
| Толщина пластины, поз. A | 2,5 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 6131457 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Материалы
Другие типоразмеры серии
Головки фрезерные сменные LMT CopyLine GWR копировальные с креплением винтом — 7 позиций серии, LMT Tools.
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Подходят к 6131457 по обозначению и размерам посадки.
Пластины фрезерные15
- 6123172Пластина фрезерная LMT Копир. WPR-N WPR 10 N LWNS10M
- 6131302Пластина фрезерная LMT Копир. WPR-DN WPR 10 DN LWNS10M
- 6132330Пластина фрезерная LMT Копир. WPR-DN WPR 10 DN LCN10M
- 6132337Пластина фрезерная LMT Копир. WPR-CF WPR 10 CF LCPK10M
- 7100801Пластина фрезерная LMT Копир. WPR-SF WPR 10 SF LCHK10M
- 7100804Пластина фрезерная LMT Копир. WPR-SF WPR 10 SF LCH33M
- 7108490Пластина фрезерная LMT Копир. WPR-N WPR 10 N LCKP10M
- 7108491Пластина фрезерная LMT Копир. WPR-N WPR 10 N LCH33M
- 7214253Пластина фрезерная LMT Копир. WPR-N WPR 10 N LCPK15M
- 7214284Пластина фрезерная LMT Копир. WPR-D WPR 10 D LCPK15M
- 7477922Пластина фрезерная LMT Копир. WPR-SF WPR 10 SF LCHK05M
- 7478057Пластина фрезерная LMT Копир. WPR-D WPR 10 D LCHK05M
- 7479957Пластина фрезерная LMT Копир. WPR-AP WPR 10 AP LCHK05M
- 9078154Пластина фрезерная LMT Копир. WPR-N WPR 10 N LCP40M
- 9078160Пластина фрезерная LMT Копир. WPR-CF WPR 10 CF LCP40M
Подходит к позициям
6131457 подходит к этим позициям по обозначению и размерам посадки.
Запчасти к инструменту6
- 6129285Запасная часть LMT Удлинители для головок Ø9,7 × 140 мм
- 6129286Запасная часть LMT Удлинители для головок Ø9,7 × 110 мм
- 6129287Запасная часть LMT Удлинители для головок Ø11 × 162 мм
- 6129288Запасная часть LMT Удлинители для головок Ø11 × 122 мм
- 7022685Запасная часть LMT Удлинители для головок Ø11,7 × 122 мм
- 7022687Запасная часть LMT Удлинители для головок Ø11,7 × 162 мм
