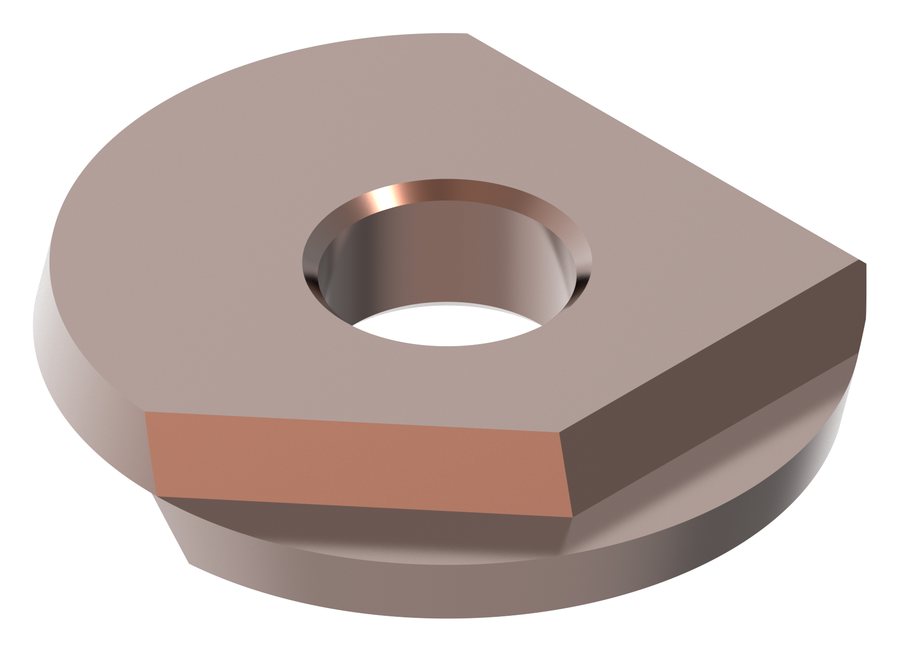

Пластина фрезерная LMT Копир. WPR-AP WPR 10 AP LCHK05M
LMT Tools · Пластины фрезерные LMT WPR-AP для копировального фрезерования · арт. 7479957

Пластина фрезерная LMT Копир. WPR-AP WPR 10 AP LCHK05M

Пластина фрезерная LMT Копир. WPR-AP WPR 10 AP LCHK05M; покрытие AlTiN/TiSiN, материал LCHK05M

Пластина (обозначение производителя)WPR 10 AP
Диаметр вписанной окружности d10 мм
Толщина пластины s2,5 мм
Задний угол12 °
Число режущих кромок пластины1
Исполнение пластиныправое
Диаметр крепёжного отверстия d14 мм
Марка инструментального материалаLCHK05M
ПокрытиеAlTiN/TiSiN
Обрабатываемые материалы (группы ISO)P, H, K
Масса0,003 кг
Номер серии в каталоге LMTCopyLine
Заказное обозначение LMTWPR 10 AP LCHK05M

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7479957 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT WPR-AP для копировального фрезерования — 5 позиций серии, LMT Tools.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДиаметр крепёжного отверстия d1, ммВ список
7479957WPR 10 AP102,54Текущая
7479958WPR 12 AP122,55
7479959WPR 16 AP1635
7479960WPR 20 AP2035
7479961WPR 25 AP2546

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7479957 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез7

  • 6121285Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø10 · EBG R10.010AN120-C
  • 6121286Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø10 · EBG R10.010AN150-C
  • 6121401Фреза сборная LMT CopyLine GWR сферическая Ø10 · EBG R10.010AP150
  • 6130392Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø10 · EBG R10.010AN120-C-I
  • 6130393Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø10 · EBG R10.010AN150-C-I
  • 6130571Фреза сборная LMT CopyLine GWR сферическая Ø10 · EBG R10.010AP085
  • 6131499Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø10 · EBG R10.010AN080-C-I

Сменные фрезерные головки1

  • 6131457Головка фрезерная сменная LMT CopyLine GWR Ø10

Документы по позиции

Для этой позиции документы пока не привязаны.
