LMT Tools · Пластины фрезерные LMT WPR-CF для копировального фрезерования · арт. 6132336

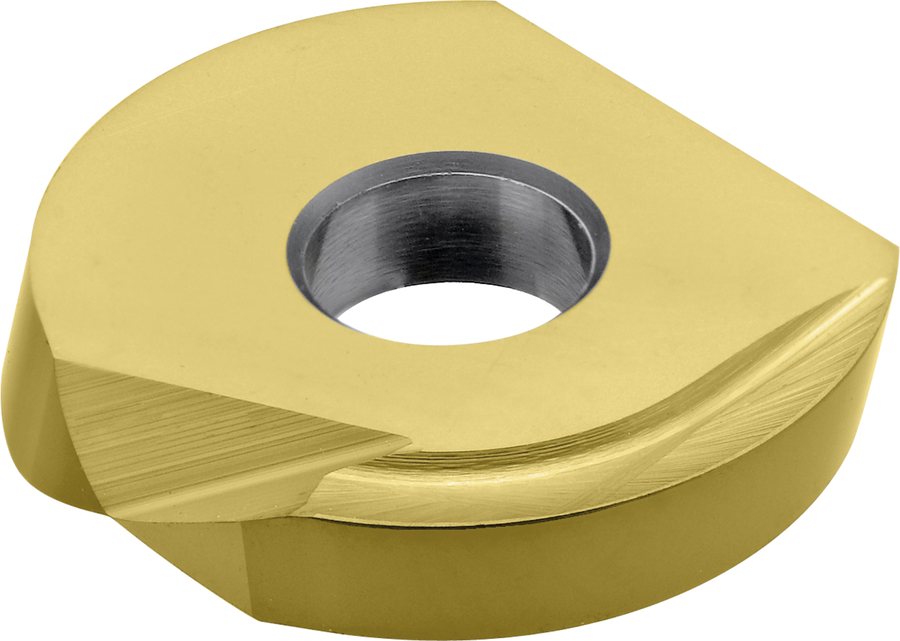

Пластина фрезерная LMT Копир. WPR-CF WPR 08 CF LCPK10M
Пластина фрезерная LMT Копир. WPR-CF WPR 08 CF LCPK10M; покрытие AlTin, материал LCPK10M
| Пластина (обозначение производителя) | WPR 08 CF |
|---|---|
| Диаметр вписанной окружности d | 8 мм |
| Толщина пластины s | 2 мм |
| Задний угол | 12 ° |
| Передний угол пластины | 15 ° |
| Число режущих кромок пластины | 1 |
| Исполнение пластины | правое |
| Стружколом (обозначение) | CF |
| Диаметр крепёжного отверстия d1 | 3 мм |
| Марка инструментального материала | LCPK10M |
| Покрытие | AlTin |
| Обрабатываемые материалы (группы ISO) | P, K |
| Масса | 0,002 кг |
| Номер серии в каталоге LMT | CopyLine |
| Заказное обозначение LMT | WPR 08 CF LCPK10M |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 6132336 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT WPR-CF для копировального фрезерования — 18 позиций серии, LMT Tools.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Пластина (обозначение производителя) | Диаметр вписанной окружности d, мм | Толщина пластины s, мм | Диаметр крепёжного отверстия d1, мм | Марка инструментального материала | В список |
|---|---|---|---|---|---|---|
| 6122984 | WPR 25 CF | 25 | 4 | 6 | LWNS10M | |
| 6123004 | WPR 20 CF | 20 | 3 | 5 | LWNS10M | |
| 6123006 | WPR 16 CF | 16 | 3 | 5 | LWNS10M | |
| 6123024 | WPR 12 CF | 12 | 2,5 | 5 | LWNS10M | |
| 6131617 | WPR 16 CF | 16 | 3 | 5 | LCPK10M | |
| 6131685 | WPR 16 CF | 16 | 3 | 5 | LCP40M | |
| 6132336 | WPR 08 CF | 8 | 2 | 3 | LCPK10M | Текущая |
| 6132337 | WPR 10 CF | 10 | 2,5 | 4 | LCPK10M | |
| 6132338 | WPR 12 CF | 12 | 2,5 | 5 | LCPK10M | |
| 6132339 | WPR 20 CF | 20 | 3 | 5 | LCPK10M | |
| 6132341 | WPR 25 CF | 25 | 4 | 6 | LCPK10M | |
| 6132342 | WPR 32 CF | 32 | 5 | 8 | LCPK10M |
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
6132336 подходит к этим позициям по обозначению и размерам посадки.
Корпуса сборных фрез5
- 6121284Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø8 · EBG R08.008AN150-C
- 6121301Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø8 · EBG R08.008AN100-C
- 6121409Фреза сборная LMT CopyLine GWR сферическая Ø8 · EBG R08.008AR140
- 6130570Фреза сборная LMT CopyLine GWR сферическая Ø8 · EBG R08.008AR085
- 6131495Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø8 · EBG R08.008AN080-C
Сменные фрезерные головки1
- 6131455Головка фрезерная сменная LMT CopyLine GWR Ø8
Документы по позиции
Для этой позиции документы пока не привязаны.
