EWS · Головки приводные поворотные EWS для VDI · арт. 63.40255482

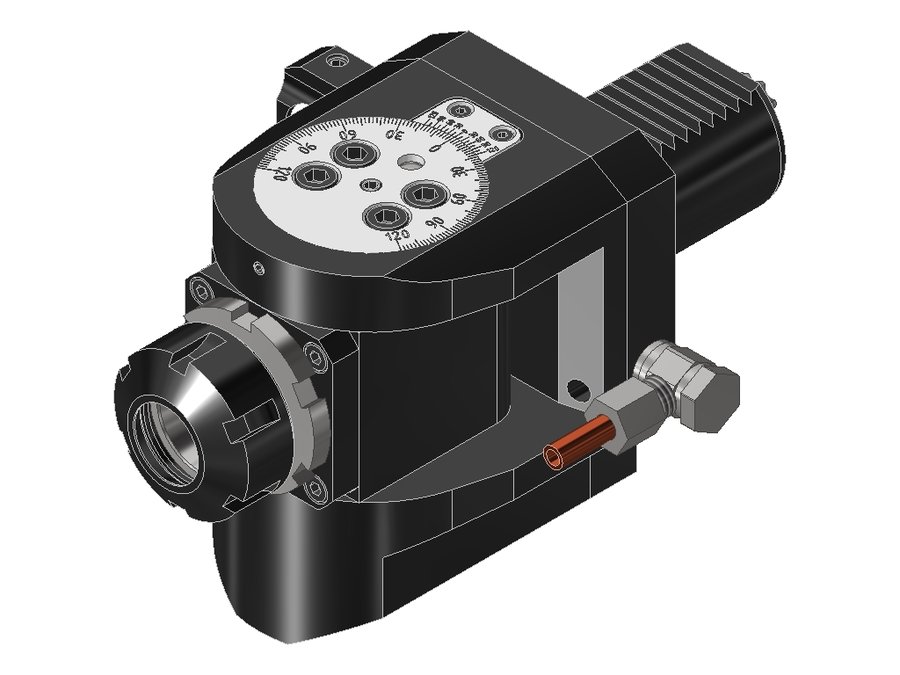

Головка приводная поворотная EWS 63.40255482, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 57 мм |
| Масса | 4,228 кг |
| Общая длина | 184 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 100843 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.25205480TF | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.30201809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 179 | |
| 63.30205482IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 176 | |
| 63.40251809 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 193 | |
| 63.40251809IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 206 | |
| 63.40251809IKDPIN56 | 40 | VDI40 | цанга ER25 | 1:1 | 84 | 221 | |
| 63.40255482 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 184 | Текущая |
| 63.40255482IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 197 | |
| 63.50321809IKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 252 | |
| 63.50325480 | 50 | VDI50 | цанга ER32 | 1:1 | 81 | 244 | |
| 63.50325482IKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 253 | |
| 63.60325482IKD | 60 | VDI60 | цанга ER32 | 1:1 | 90 | 272 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.40255482.
Ключи и отвёртки2
- 225Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 45X50
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
