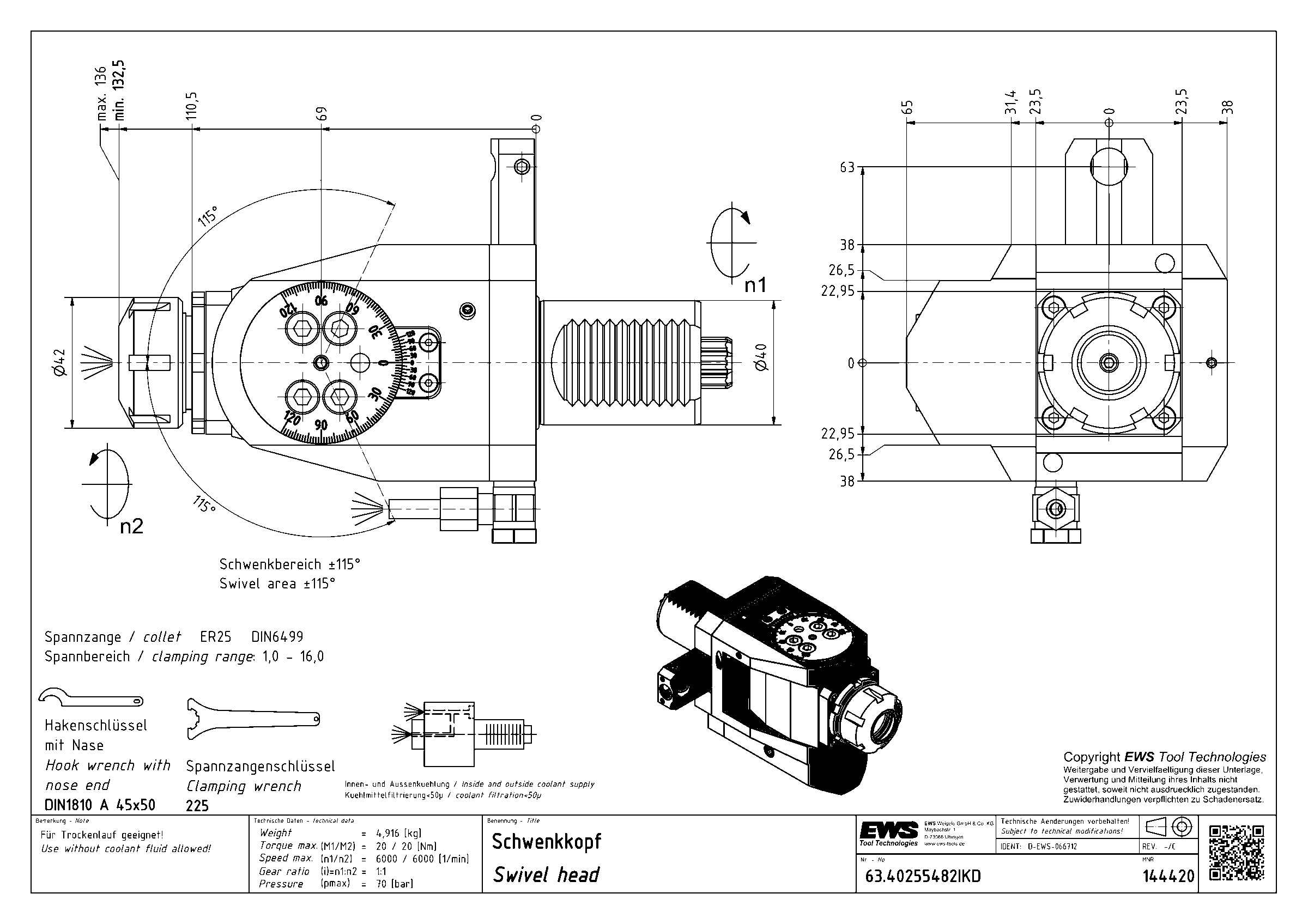

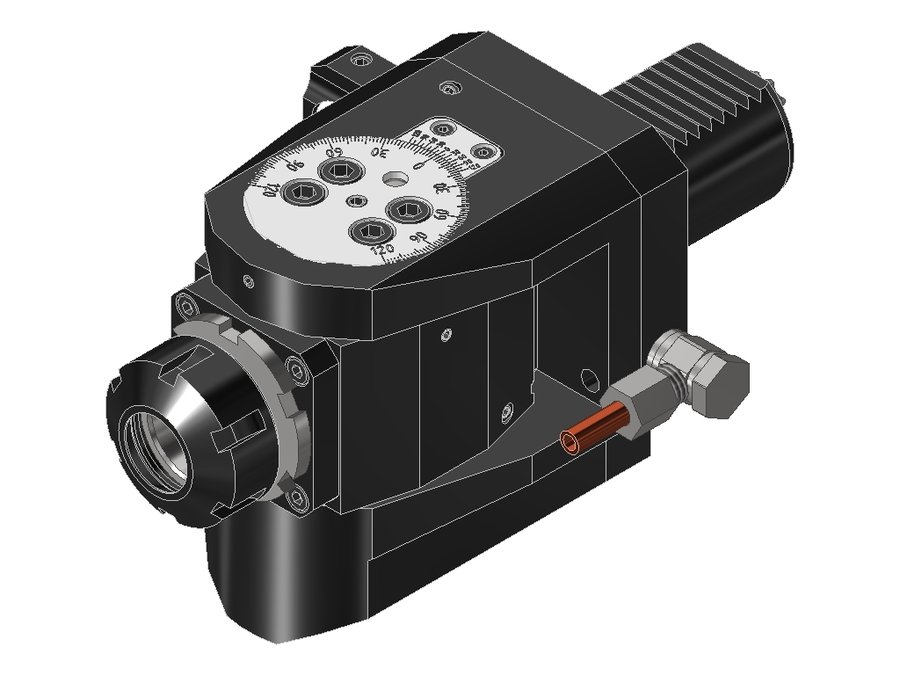

Головка приводная поворотная EWS 63.40255482IKD, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 69 мм |
| Масса | 4,916 кг |
| Общая длина | 197 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 144420 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.40255482IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.25205480TF | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.30201809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 179 | |
| 63.30205482IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 176 | |
| 63.40251809 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 193 | |
| 63.40251809IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 206 | |
| 63.40251809IKDPIN56 | 40 | VDI40 | цанга ER25 | 1:1 | 84 | 221 | |
| 63.40255482 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 184 | |
| 63.40255482IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 197 | Текущая |
| 63.50321809IKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 252 | |
| 63.50325480 | 50 | VDI50 | цанга ER32 | 1:1 | 81 | 244 | |
| 63.50325482IKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 253 | |
| 63.60325482IKD | 60 | VDI60 | цанга ER32 | 1:1 | 90 | 272 |
