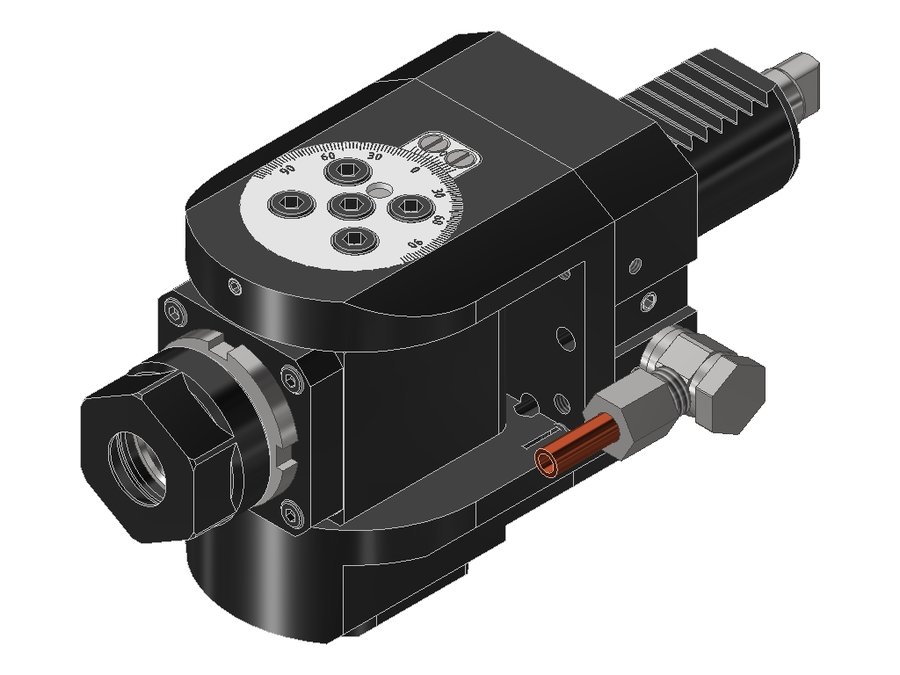

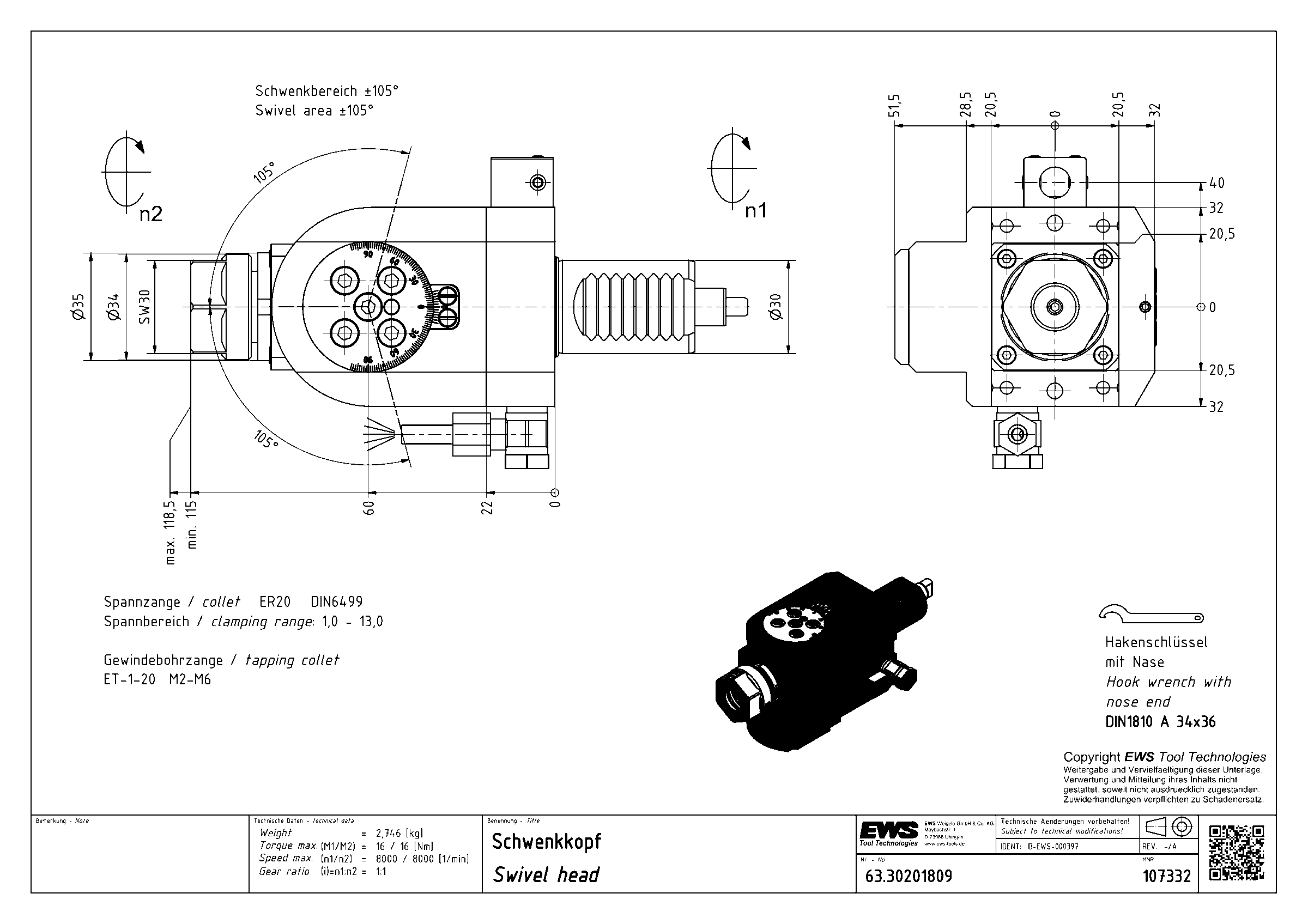

Головка приводная поворотная EWS 63.30201809, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.30201809

Головка приводная поворотная EWS 63.30201809, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER20
Функциональная длина60 мм
Масса2,746 кг
Общая длина179 мм
Ширина64 мм
Заказной номер EWS107332
Радиальная высота32 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.30201809 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м
