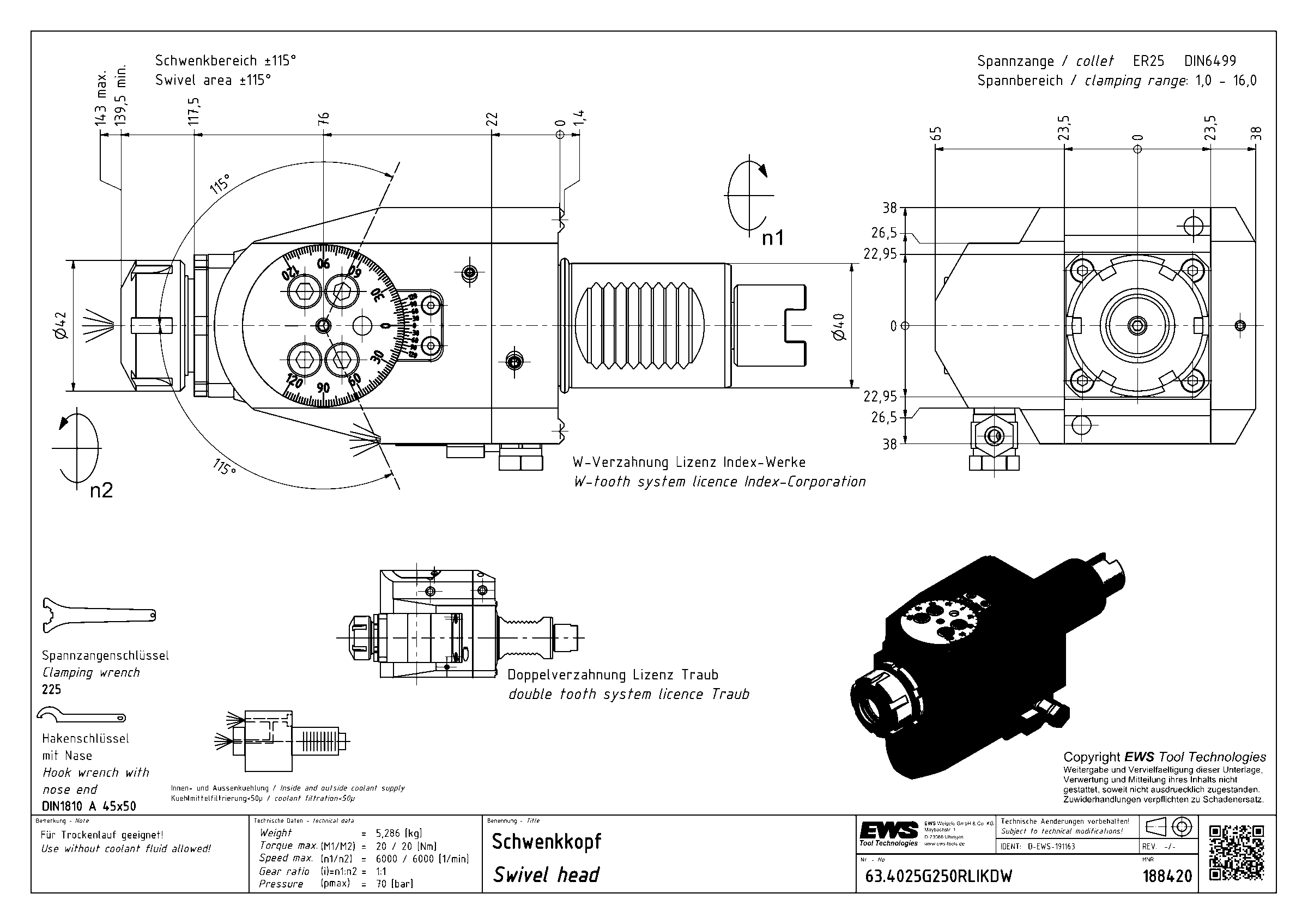

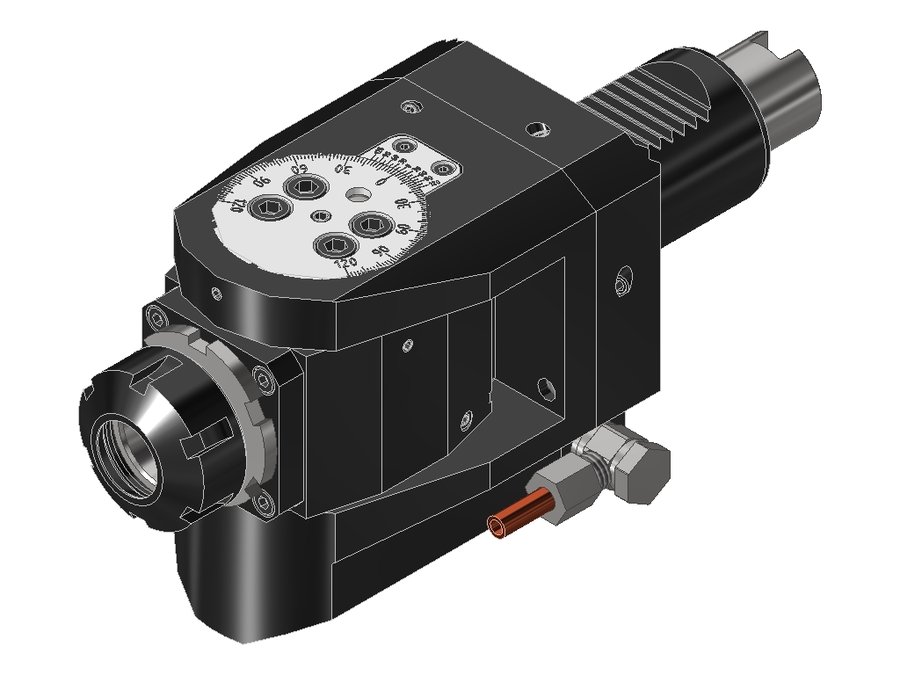

Головка приводная поворотная EWS 63.4025G250RLIKDW, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.4025G250RLIKDW

Головка приводная поворотная EWS 63.4025G250RLIKDW, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW04000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводпазовый поводок
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментацанга ER25
Функциональная длина76 мм
Масса5,286 кг
Общая длина220 мм
Ширина76 мм
Заказной номер EWS188420
Радиальная высота38 мм
Радиальная ширина38 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.4025G250RLIKDW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.3020TOEMA3530VDI30цанга ER201:160176
63.3020ZT1000IKDIM30VDI30цанга ER201:180219
63.4016VL3I140VDI40цанга ER161:250198,5
63.4025CTX40VDI40цанга ER251:157196
63.4025CTXIKD40VDI40цанга ER251:169209
63.4025CTXIKDTF40VDI40цанга ER251:169209
63.4025G250RLIKDW40VDI40цанга ER251:176220Текущая
63.4025G250RLW40VDI40цанга ER251:164207
63.4025HAASSL4040VDI40цанга ER251:157238,55
63.4025HAASSL40IKD40VDI40цанга ER251:169251,55
63.4025KMP61040VDI40цанга ER251:172197
63.4025KMP62040VDI40цанга ER251:172214

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.4025G250RLIKDW.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
