EWS · Головки приводные поворотные EWS для VDI · арт. 63.3020TOEMA35

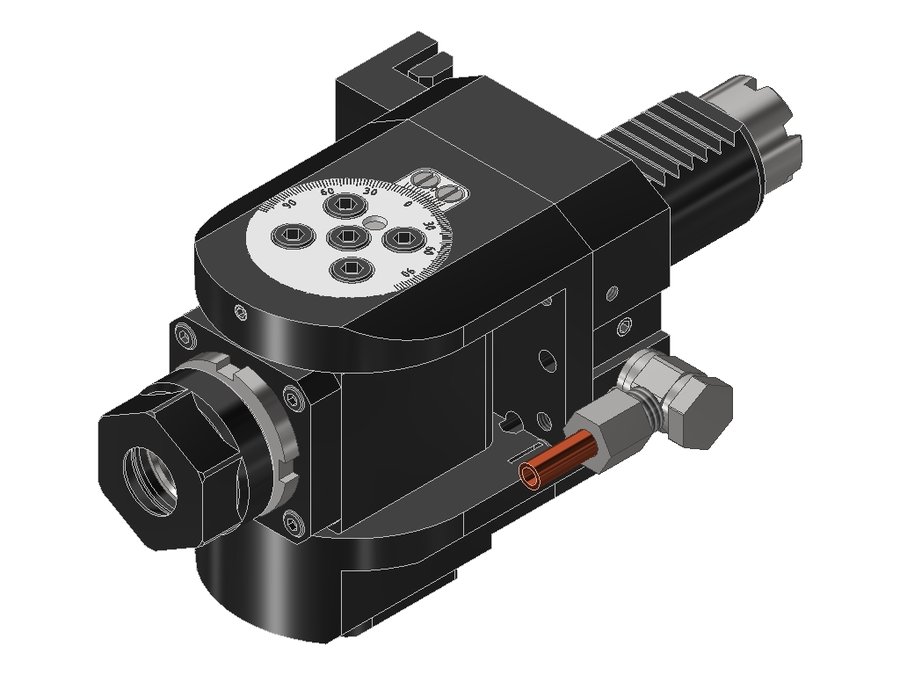

Головка приводная поворотная EWS 63.3020TOEMA35, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнезде	упорная планка (регулируемая)
Код интерфейса станка	ZYV03000115
Код интерфейса инструмента	SZD02000295
Размер цанги	ER20
Подвод СОЖ	наружный
Привод	кулачковая муфта
Диаметр хвостовика	30 мм
Исполнение	нейтральное
Присоединение к станку	VDI30
Присоединение инструмента	цанга ER20
Функциональная длина	60 мм
Масса	2,855 кг
Общая длина	176 мм
Ширина	64 мм
Заказной номер EWS	140182
Радиальная высота	32 мм
Радиальная ширина	32 мм
Передаточное отношение	1:1
Макс. частота вращения	8000 об/мин
Макс. крутящий момент	16 Н·м
Функциональная ширина	0 мм

Другие типоразмеры серии

Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Передаточное отношение	Функциональная длина, мм	Общая длина, мм	В список
63.3020G300V	30	VDI30	цанга ER20	1:1	60	191,5
63.3020HD1809	30	VDI30	цанга ER20	1:1	60	184
63.3020LB10IKDIM	30	VDI30	цанга ER20	1:1	80	190
63.3020TNX65	30	VDI30	цанга ER20	1:1	60	191,5
63.3020TNX65IKDIM	30	VDI30	цанга ER20	1:1	80	195,5
63.3020TOEM	30	VDI30	цанга ER20	1:1	60	176
63.3020TOEMA35	30	VDI30	цанга ER20	1:1	60	176	Текущая
63.3020ZT1000IKDIM	30	VDI30	цанга ER20	1:1	80	219
63.4016VL3I1	40	VDI40	цанга ER16	1:2	50	198,5
63.4025CTX	40	VDI40	цанга ER25	1:1	57	196
63.4025CTXIKD	40	VDI40	цанга ER25	1:1	69	209
63.4025CTXIKDTF	40	VDI40	цанга ER25	1:1	69	209

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 63.3020TOEMA35.
