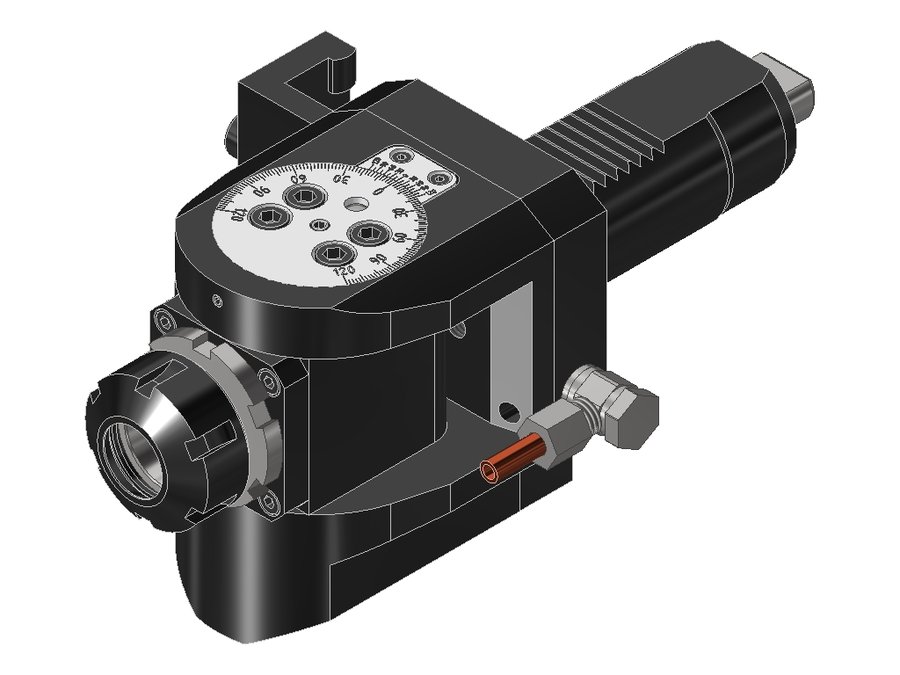

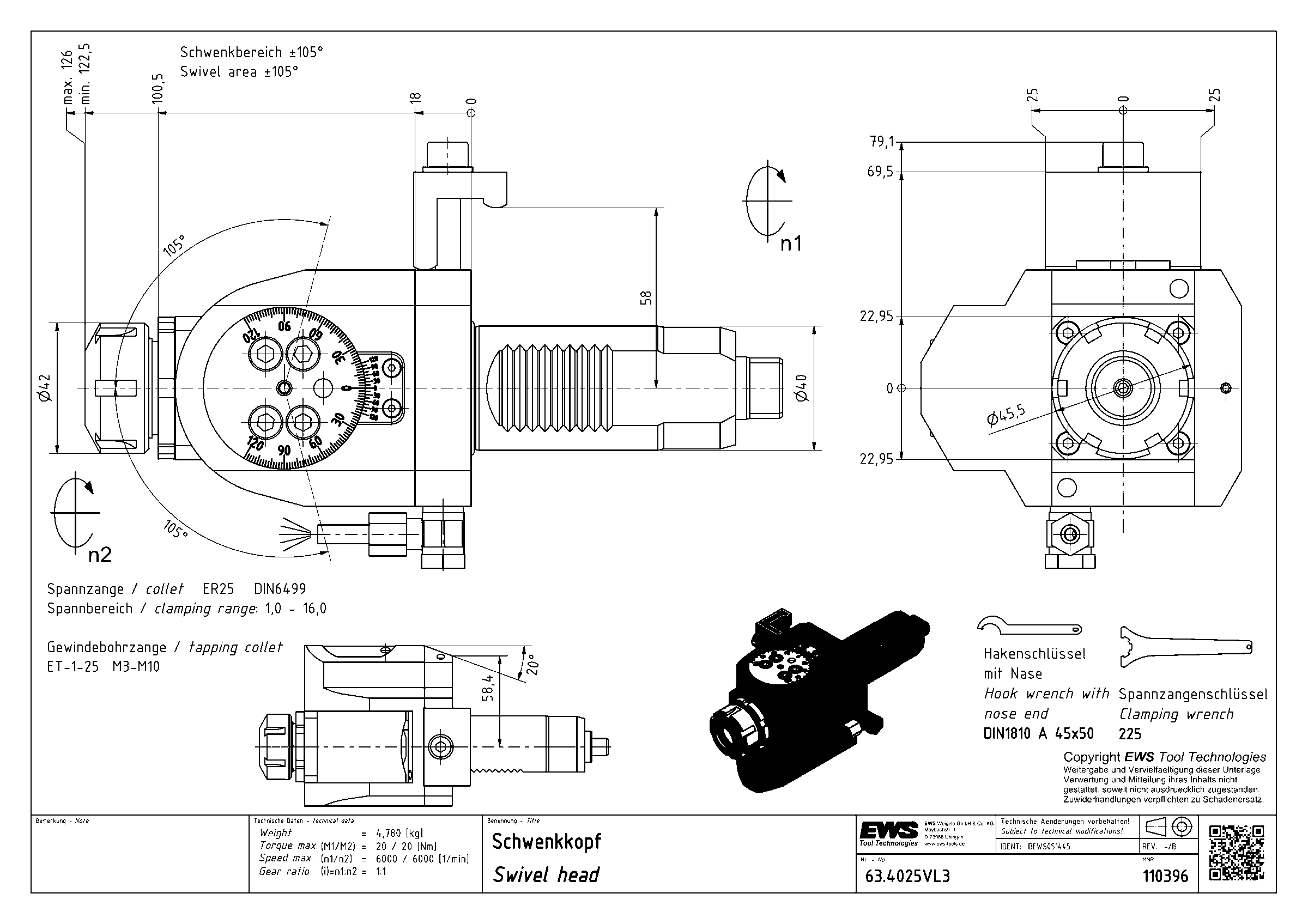

Головка приводная поворотная EWS 63.4025VL3, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.4025VL3

Головка приводная поворотная EWS 63.4025VL3, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментацанга ER25
Функциональная длина60 мм
Масса4,78 кг
Общая длина224 мм
Ширина76 мм
Заказной номер EWS110396
Радиальная высота38 мм
Радиальная ширина38 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.4025VL3 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.4025LB15IKD40VDI40цанга ER251:169227
63.4025LB2540VDI40цанга ER251:157222
63.4025LB25IKD40VDI40цанга ER251:169235
63.4025TMM250IKD40VDI40цанга ER251:169206
63.4025TOEM40VDI40цанга ER251:157189
63.4025TOEMIKD40VDI40цанга ER251:169202
63.4025VL340VDI40цанга ER251:160224Текущая
63.4025VL3IKD40VDI40цанга ER251:172237
63.5032LB3550VDI50цанга ER321:181256
63.5032LB35IKD50VDI50цанга ER321:186265
63.5032SQT2850VDI50, хвостовик повёрнут на 30°цанга ER321:181236
63.5032SQT28IKD50VDI50, хвостовик повёрнут на 30°цанга ER321:186245

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.4025VL3.
