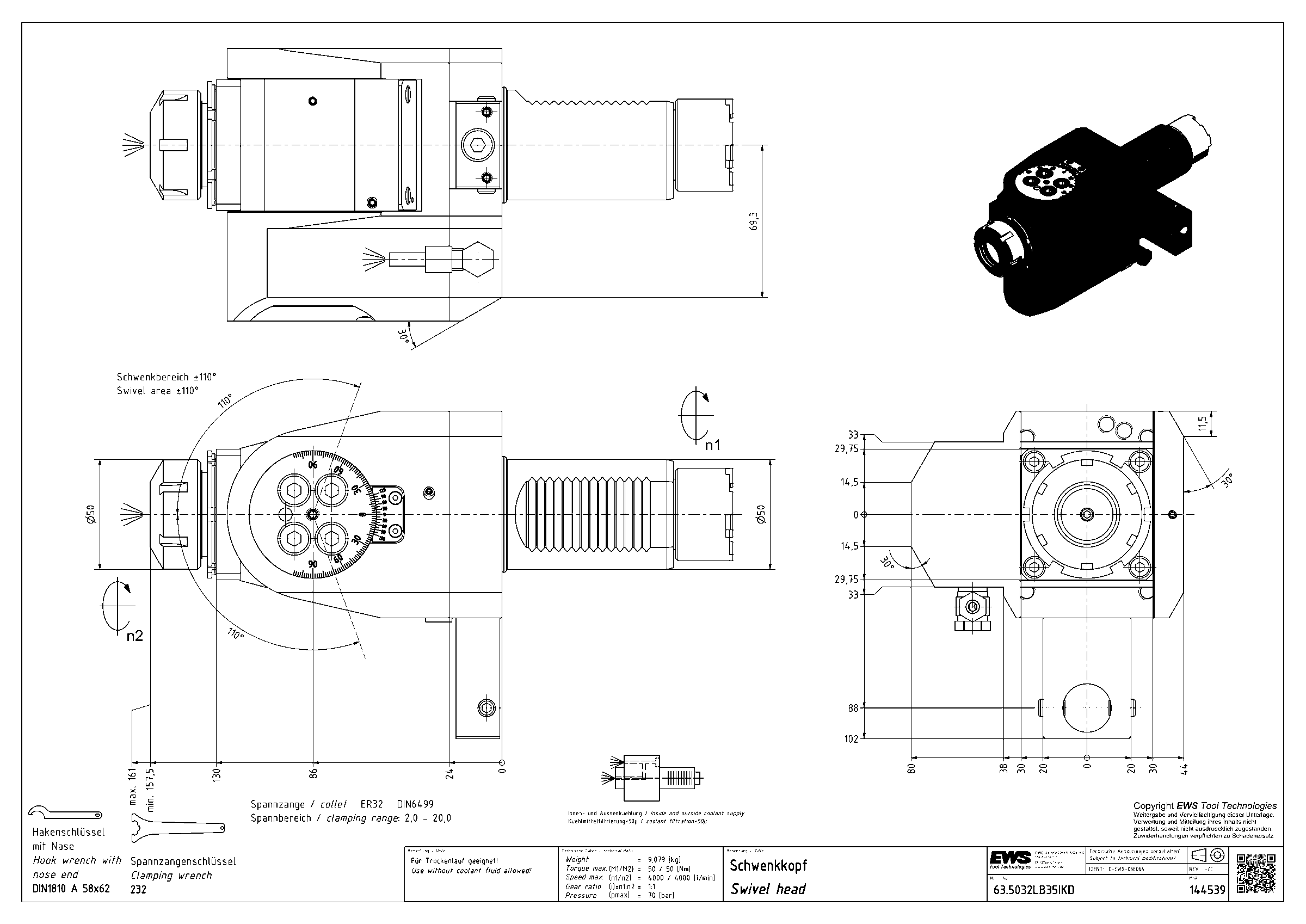

EWS · Головки приводные поворотные EWS для VDI · арт. 63.5032LB35IKD

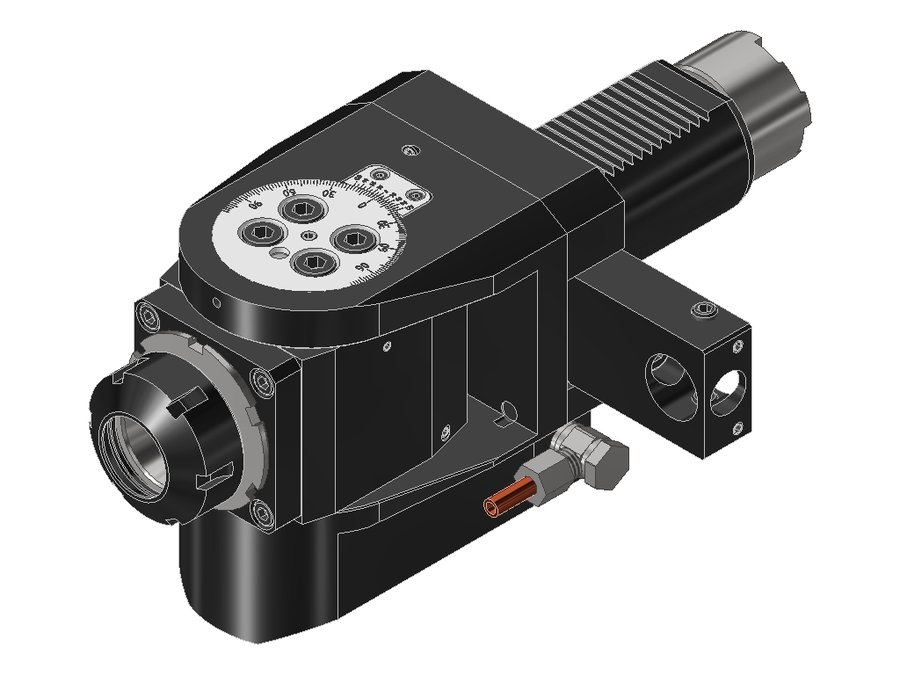

Головка приводная поворотная EWS 63.5032LB35IKD, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 86 мм |
| Масса | 9,079 кг |
| Общая длина | 265 мм |
| Ширина | 94 мм |
| Заказной номер EWS | 144539 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 47 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 0 мм |
