EWS · Головки приводные поворотные EWS для BMT · арт. 63.5520TS4000V15

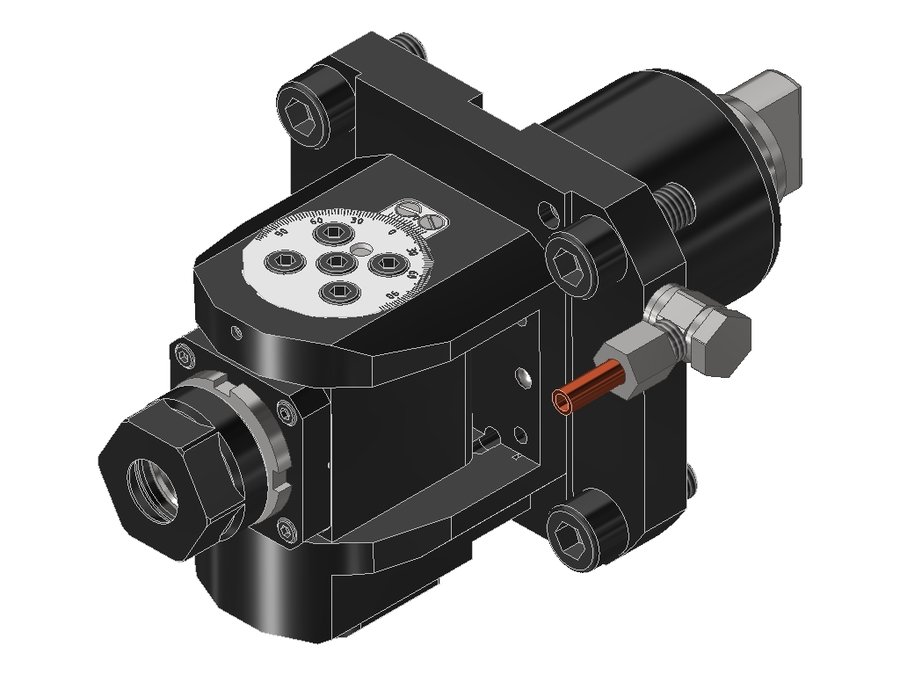

Головка приводная поворотная EWS 63.5520TS4000V15, хвостовик Ø55, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB072F5515 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55F Takisawa |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 53 мм |
| Масса | 3,853 кг |
| Общая длина | 195 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 187717 |
| Радиальная высота | 32 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.5516VL2FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 | |
| 63.5516VL4FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 202 | |
| 63.5516VL4FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 202 | |
| 63.5516VLHP2FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 187 | |
| 63.5516VLHP2FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 187 | |
| 63.5520LTW10 | 55 | BMT55C | цанга ER20 | 1:1 | 78 | 243 | |
| 63.5520TS4000V15 | 55 | BMT55F Takisawa | цанга ER20 | 1:1 | 53 | 195 | Текущая |
| 63.5520WT250BMT | 55 | BMT55C | цанга ER20 | 1:1 | 53 | 218 | |
| 63.6020LB2000BMT | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 60 | 179 | |
| 63.6020LB2000BMTIKDIM | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 83 | 185,9 | |
| 63.6020LT3000V16 | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 60 | 227 | |
| 63.6025EX508BMT#01 | 60 | BMT60A Takisawa-Taiwan | цанга ER25 | 1:1 | 68 | 207 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.5520TS4000V15.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 A - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 34X36
