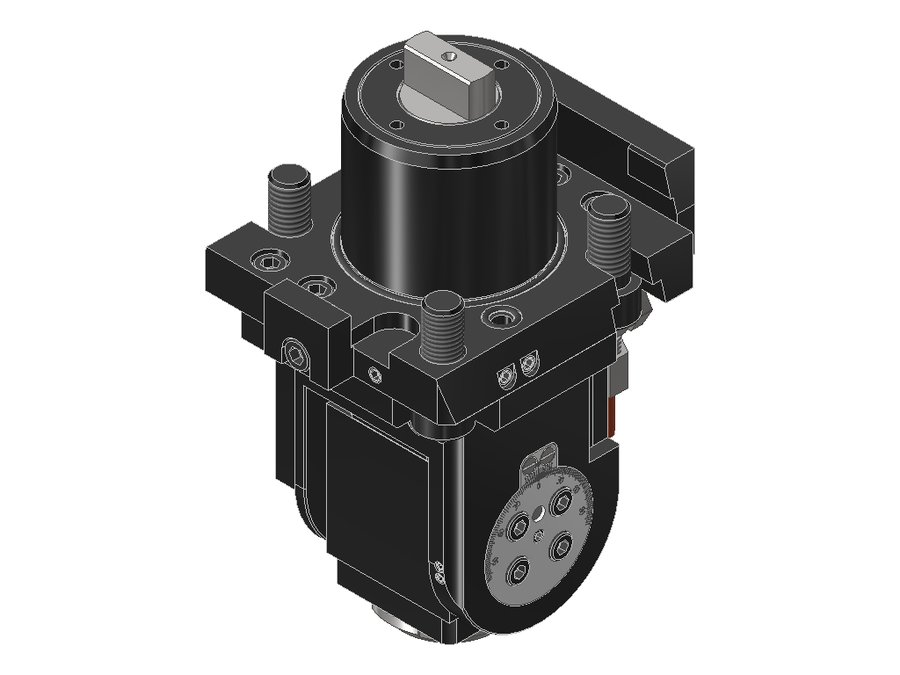

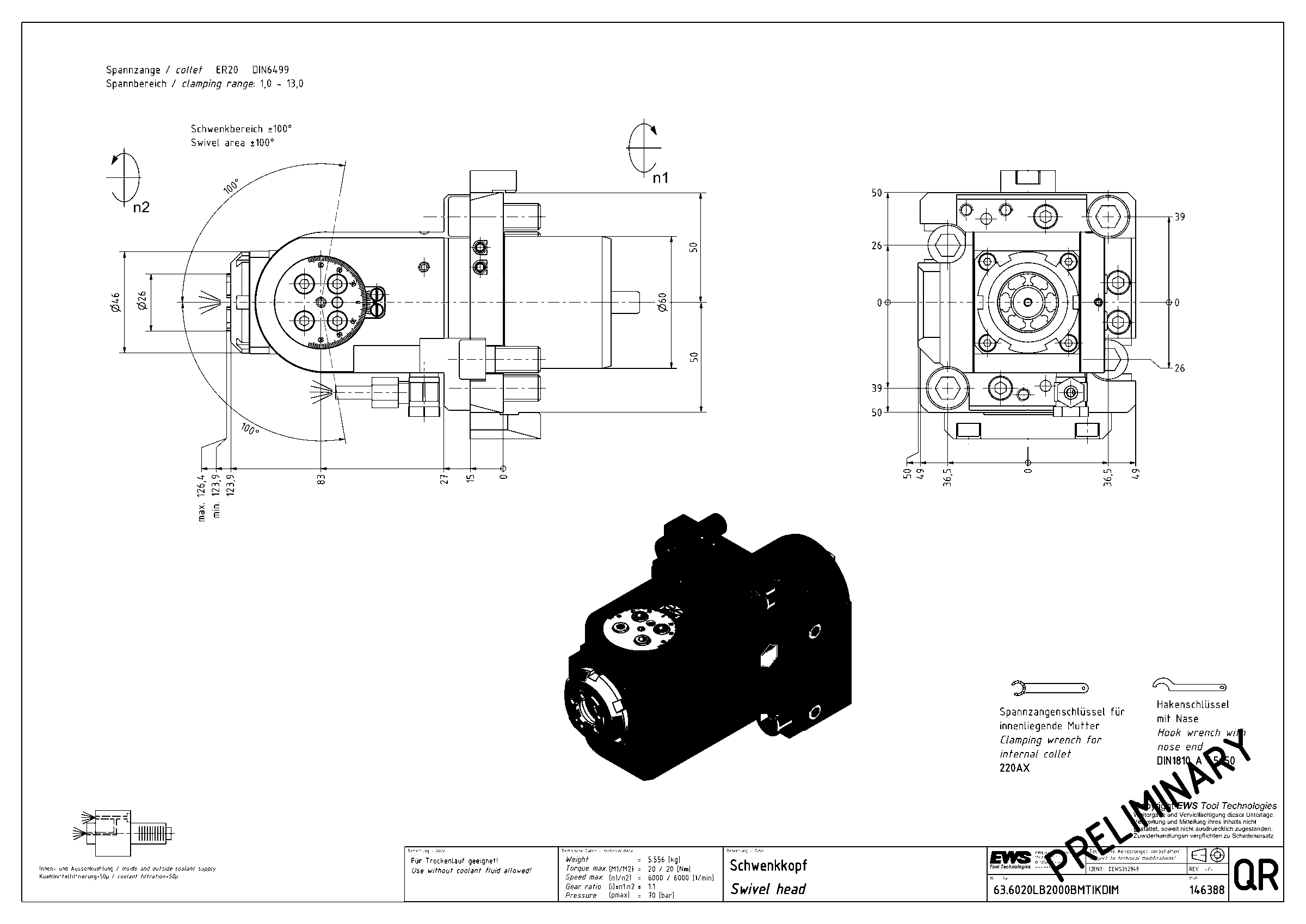

Головка приводная поворотная EWS 63.6020LB2000BMTIKDIM, хвостовик Ø60, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку BMT · арт. 63.6020LB2000BMTIKDIM

Головка приводная поворотная EWS 63.6020LB2000BMTIKDIM, хвостовик Ø60, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER20
Функциональная длина83 мм
Масса5,647 кг
Общая длина185,9 мм
Ширина64 мм
Заказной номер EWS146388
Радиальная высота35 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.6020LB2000BMTIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.5516VLHP2FIKDIM55BMT55цанга ER161:151187
63.5516VLHP2FIM55BMT55цанга ER161:151187
63.5520LTW1055BMT55Cцанга ER201:178243
63.5520TS4000V1555BMT55F Takisawaцанга ER201:153195
63.5520WT250BMT55BMT55Cцанга ER201:153218
63.6020LB2000BMT60BMT60B Okumaцанга ER201:160179
63.6020LB2000BMTIKDIM60BMT60B Okumaцанга ER201:183185,9Текущая
63.6020LT3000V1660BMT60B Okumaцанга ER201:160227
63.6025EX508BMT#0160BMT60A Takisawa-Taiwanцанга ER251:168207
63.6025LB4000BMTIKD60BMT60A Okumaцанга ER251:176217
63.6025NLIKDIM60BMT60 DMG Moriцанга ER251:182224
63.6032NL60BMT60 DMG Moriцанга ER321:177238

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.6020LB2000BMTIKDIM.

Ключи и отвёртки2

  • 220AXКлюч для зажимной гайки EWS 220AX
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
