EWS · Головки приводные поворотные EWS для BMT · арт. 63.5516VL2FIM

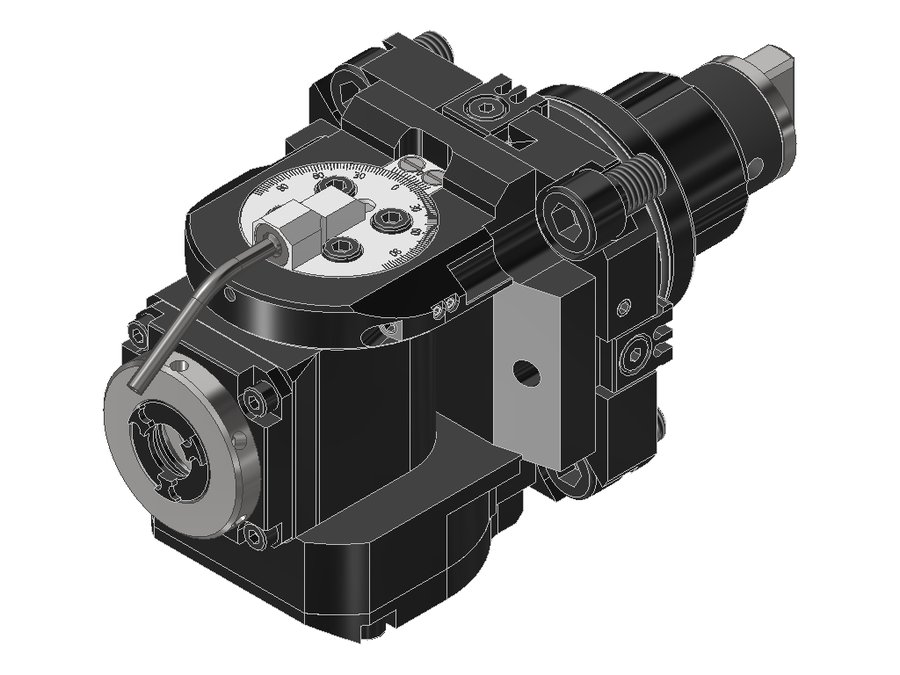

Головка приводная поворотная EWS 63.5516VL2FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 51 мм |
| Масса | 4,589 кг |
| Общая длина | 185 мм |
| Ширина | 65 мм |
| Заказной номер EWS | 230900 |
| Радиальная высота | 42 мм |
| Радиальная ширина | 32,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.4416NTY3IKIM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4416NTY3IM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4516TC600IKIM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | |
| 63.4516TC600IM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | |
| 63.5516LTW10I1 | 55 | BMT55C | цанга ER16 | 1:2 | 71 | 227,5 | |
| 63.5516VL2FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 | |
| 63.5516VL2FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 | Текущая |
| 63.5516VL4FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 202 | |
| 63.5516VL4FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 202 | |
| 63.5516VLHP2FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 187 | |
| 63.5516VLHP2FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 187 | |
| 63.5520LTW10 | 55 | BMT55C | цанга ER20 | 1:1 | 78 | 243 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.5516VL2FIM.
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42
Гайки цанговые1
- 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
