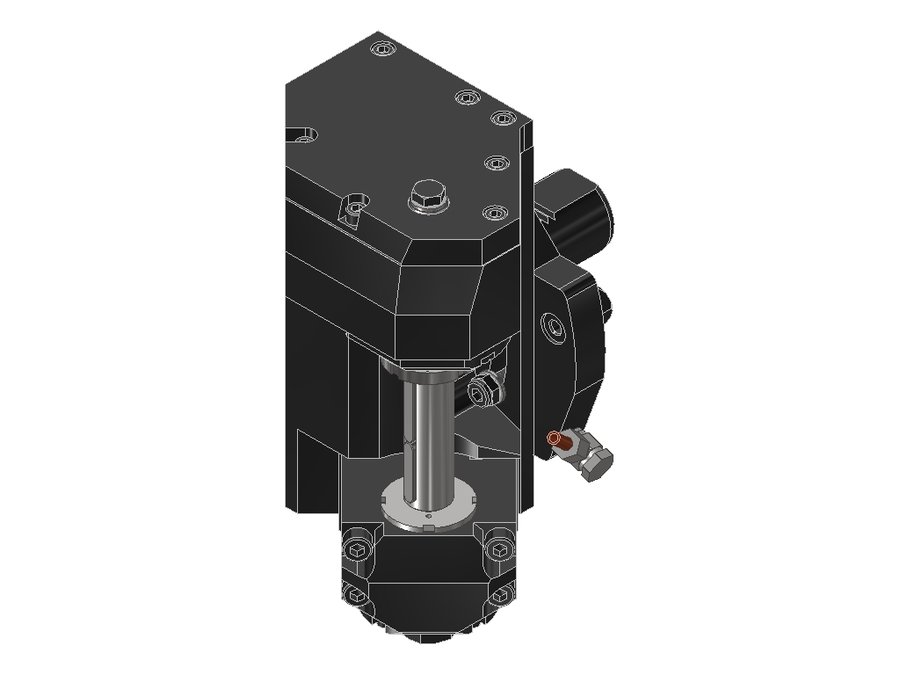

Головка приводная пильно-фрезерная радиальная EWS 64.4022MP620RI2TKWZ70MB75, хвостовик Ø40, оправка Ø22
EWS · Головки приводные пильно-фрезерные радиальные EWS для VDI · арт. 64.4022MP620RI2TKWZ70MB75

Головка приводная пильно-фрезерная радиальная EWS 64.4022MP620RI2TKWZ70MB75, хвостовик Ø40, оправка Ø22

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаCutting arbour Ø22 DIN138 (longitudinal and cross groove)
Масса15,858 кг
Заказной номер EWS156563
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Другие типоразмеры серии

Головки приводные пильно-фрезерные радиальные EWS для VDI — 4 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаПередаточное отношениеМакс. частота вращения, об/минМакс. крутящий момент, Н·мВ список
64.4022G400RLI2TKWZ70MB75VDI40Cutting arbour Ø22 DIN138 (longitudinal and cross groove)———
64.4022MP620RI2TKWZ70MB75VDI40Cutting arbour Ø22 DIN138 (longitudinal and cross groove)2:1600050Текущая
64.4022SQT15RI2TKWZ70MB75VDI40 shaft rotated 30°Cutting arbour Ø22 DIN138 (longitudinal and cross groove)2:1600050
64.4027MP620RI2TKWZ70MB75VDI40Cutting arbour Ø27 DIN138 (longitudinal and cross groove)2:1600050

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 64.4022MP620RI2TKWZ70MB75.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • DIN1810 A - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 40X42

Документы по позиции

Для этой позиции документы пока не привязаны.
