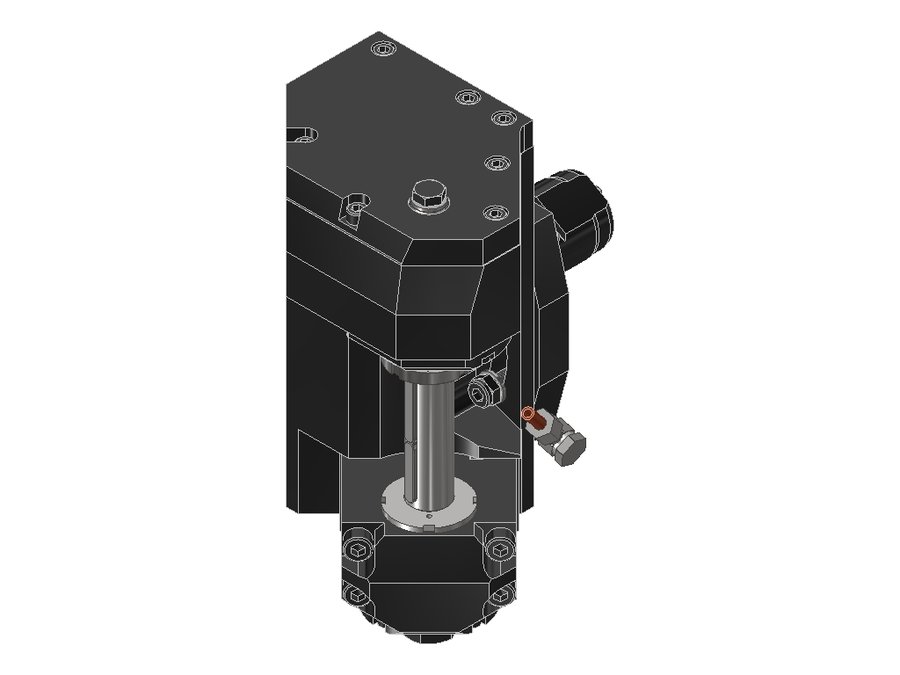

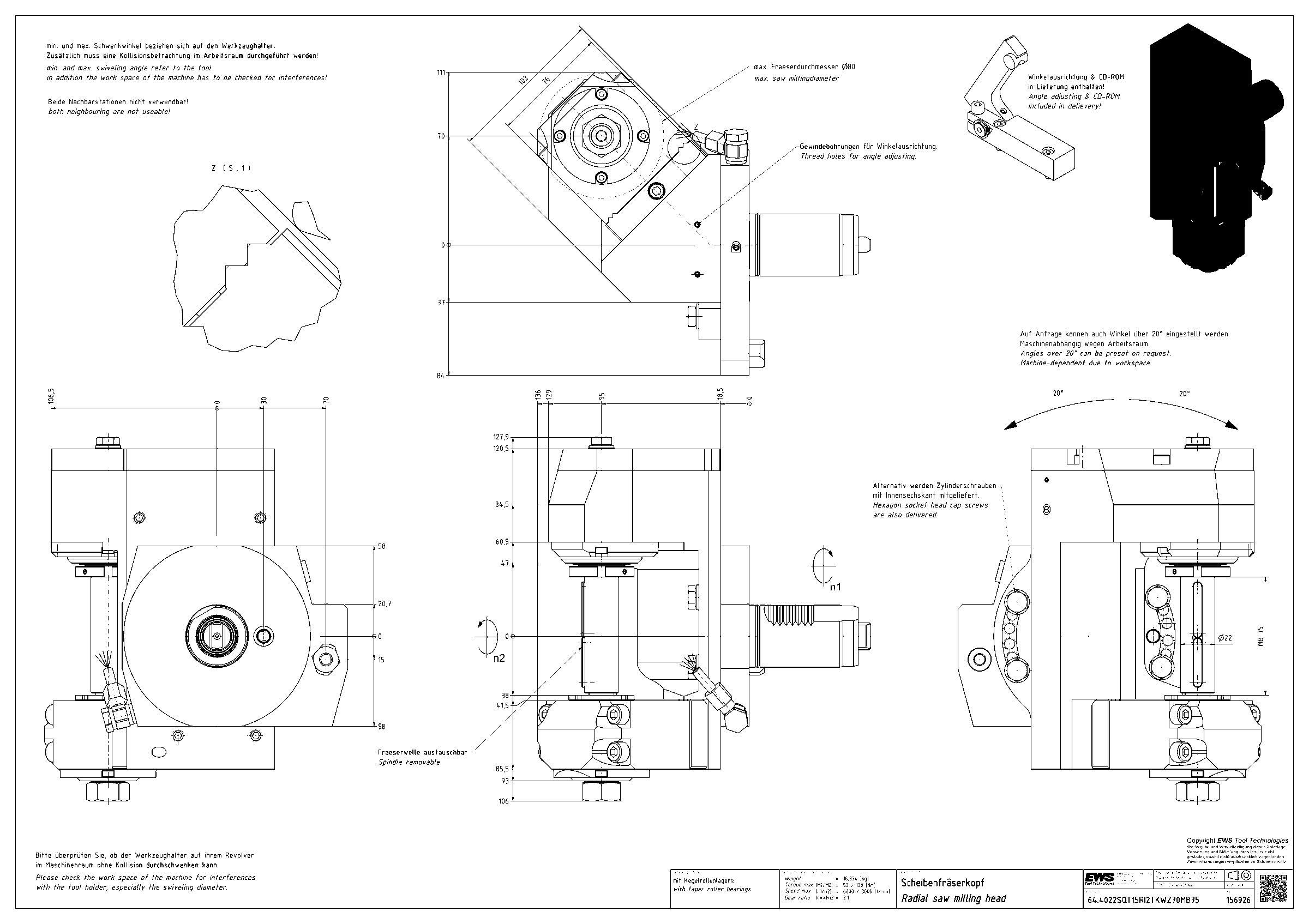

Головка приводная пильно-фрезерная радиальная EWS 64.4022SQT15RI2TKWZ70MB75, хвостовик Ø40, оправка Ø22
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Код интерфейса станка | ZYV04000315 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40, хвостовик повёрнут на 30° |
| Присоединение инструмента | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) |
| Функциональная длина | 95 мм |
| Вылет LPR | 129 мм |
| Масса | 16,354 кг |
| Высота | 233,9 мм |
| Общая длина | 207 мм |
| Заказной номер EWS | 156926 |
| Радиальная высота | 127,9 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 64.4022SQT15RI2TKWZ70MB75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Модульные фрезы — высокоточное нарезание зубчатых колёс
Модульные фрезы позволяют изготавливать наружные зубчатые венцы на станках без оси Y-B. Ось B при этом можно заменить сравнительно небольшими вложениями. Теперь зубчатые колёса до модуля 3 можно нарезать даже на станках с VDI40/BMT65/BMT75.
- Фрезерная головка бесступенчато регулируется на 360°
- Зубчатые венцы до модуля 3 (в зависимости от исполнения)
- Шпиндель для крепления фрезы легко заменяется (Ø8–Ø32)
- Необходимо включить цикл зубофрезерования (связь привода инструмента с осью C)
- Соседние позиции револьверной головки могут оставаться свободными
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные пильно-фрезерные радиальные EWS, присоединение к станку VDI — 4 позиции серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Макс. частота вращения, об/мин | Макс. крутящий момент, Н·м | В список |
|---|---|---|---|---|---|---|
| 64.4022G400RLI2TKWZ70MB75 | VDI40 | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | — | — | — | |
| 64.4022MP620RI2TKWZ70MB75 | VDI40 | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | 2:1 | 6000 | 50 | |
| 64.4022SQT15RI2TKWZ70MB75 | VDI40, хвостовик повёрнут на 30° | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | 2:1 | 6000 | 50 | Текущая |
| 64.4027MP620RI2TKWZ70MB75 | VDI40 | оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз) | 2:1 | 6000 | 50 |
