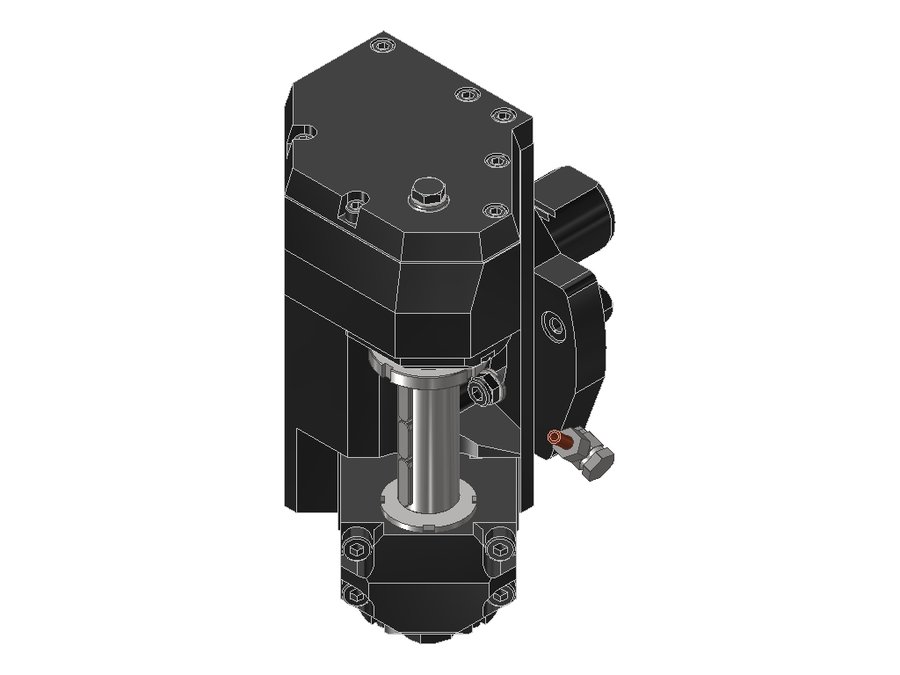

Головка приводная пильно-фрезерная радиальная EWS 64.4027MP620RI2TKWZ70MB75, хвостовик Ø40, оправка Ø27
EWS · Головки приводные пильно-фрезерные радиальные EWS, присоединение к станку VDI · арт. 64.4027MP620RI2TKWZ70MB75

Головка приводная пильно-фрезерная радиальная EWS 64.4027MP620RI2TKWZ70MB75, хвостовик Ø40, оправка Ø27

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаоправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)
Масса15,931 кг
Заказной номер EWS213866
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 64.4027MP620RI2TKWZ70MB75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Модульные фрезы — высокоточное нарезание зубчатых колёс

Модульные фрезы позволяют изготавливать наружные зубчатые венцы на станках без оси Y-B. Ось B при этом можно заменить сравнительно небольшими вложениями. Теперь зубчатые колёса до модуля 3 можно нарезать даже на станках с VDI40/BMT65/BMT75.

  • Фрезерная головка бесступенчато регулируется на 360°
  • Зубчатые венцы до модуля 3 (в зависимости от исполнения)
  • Шпиндель для крепления фрезы легко заменяется (Ø8–Ø32)
  • Необходимо включить цикл зубофрезерования (связь привода инструмента с осью C)
  • Соседние позиции револьверной головки могут оставаться свободными

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

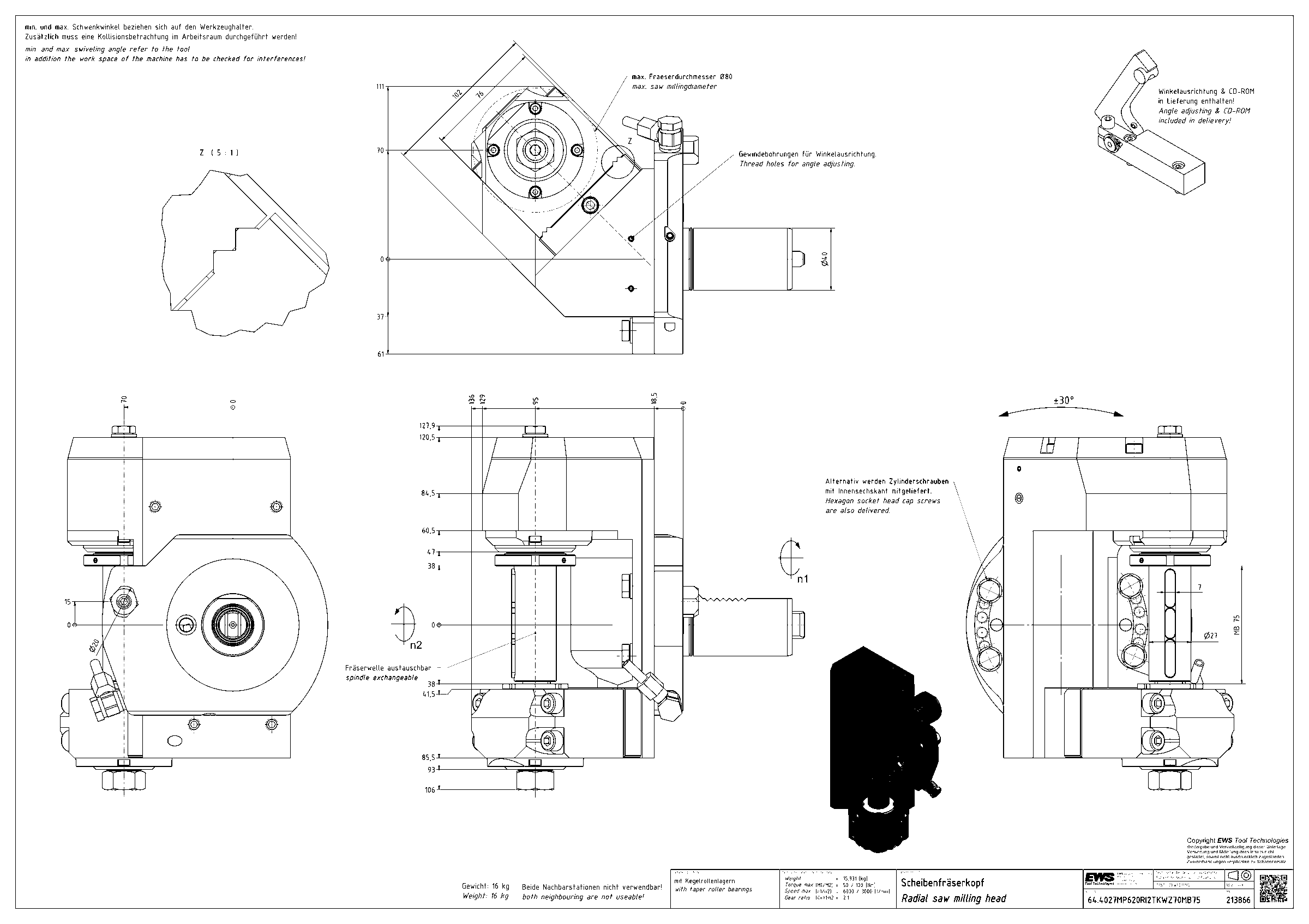

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные пильно-фрезерные радиальные EWS, присоединение к станку VDI — 4 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаПередаточное отношениеМакс. частота вращения, об/минМакс. крутящий момент, Н·мВ список
64.4022G400RLI2TKWZ70MB75VDI40оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)———
64.4022MP620RI2TKWZ70MB75VDI40оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)2:1600050
64.4022SQT15RI2TKWZ70MB75VDI40, хвостовик повёрнут на 30°оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)2:1600050
64.4027MP620RI2TKWZ70MB75VDI40оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)2:1600050Текущая
