EWS · Головки приводные пильно-фрезерные радиальные EWS для BMT · арт. 64.55161809PFI2TKWZ65MB43

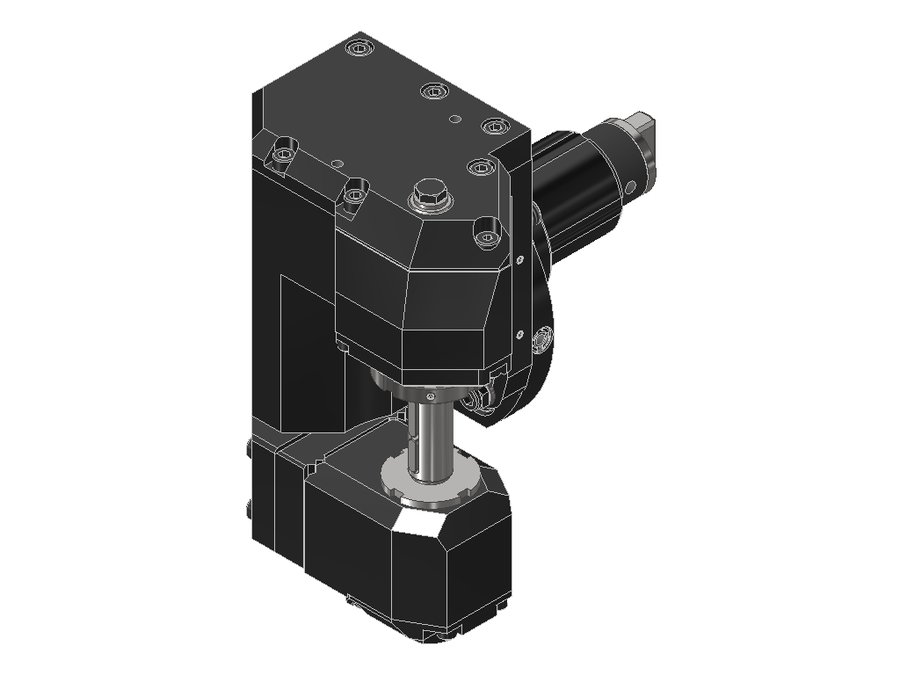

Головка приводная пильно-фрезерная радиальная EWS 64.55161809PFI2TKWZ65MB43, хвостовик Ø55, оправка Ø16
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) |
| Функциональная длина | 68 мм |
| Вылет LPR | 96 мм |
| Масса | 10,13 кг |
| Высота | 188,6 мм |
| Общая длина | 200 мм |
| Ширина | 227 мм |
| Заказной номер EWS | 230905 |
| Радиальная высота | 88,5 мм |
| Радиальная ширина | 99 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
Другие типоразмеры серии
Головки приводные пильно-фрезерные радиальные EWS для BMT — 5 позиций серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 64.5516VL2FI3Ø100 | 55 | BMT55 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | 89,8 | 121,8 | 204,8 | |
| 64.5522BIG1809I2TKWZ65MB43 | 55 | BMT55 Biglia | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) | — | — | — | |
| 64.6022NLI2TKWZ70MB75 | 60 | BMT60 DMG Mori | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) | 102 | 141 | 232 | |
| 64.45161809PFI2TKWZ65MB43 | 45 | BMT45 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | 68 | 96 | 180 | |
| 64.55161809PFI2TKWZ65MB43 | 55 | BMT55 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | 68 | 96 | 200 | Текущая |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 64.55161809PFI2TKWZ65MB43.
Ключи и отвёртки3
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
- DIN1810 A - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 34X36
- DIN1810 A - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 40X42
