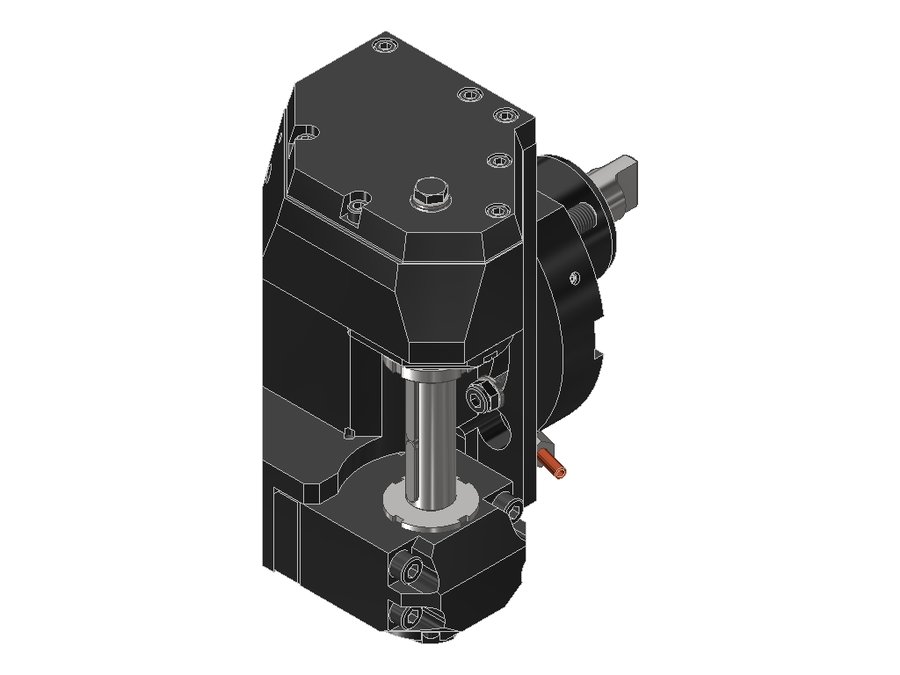

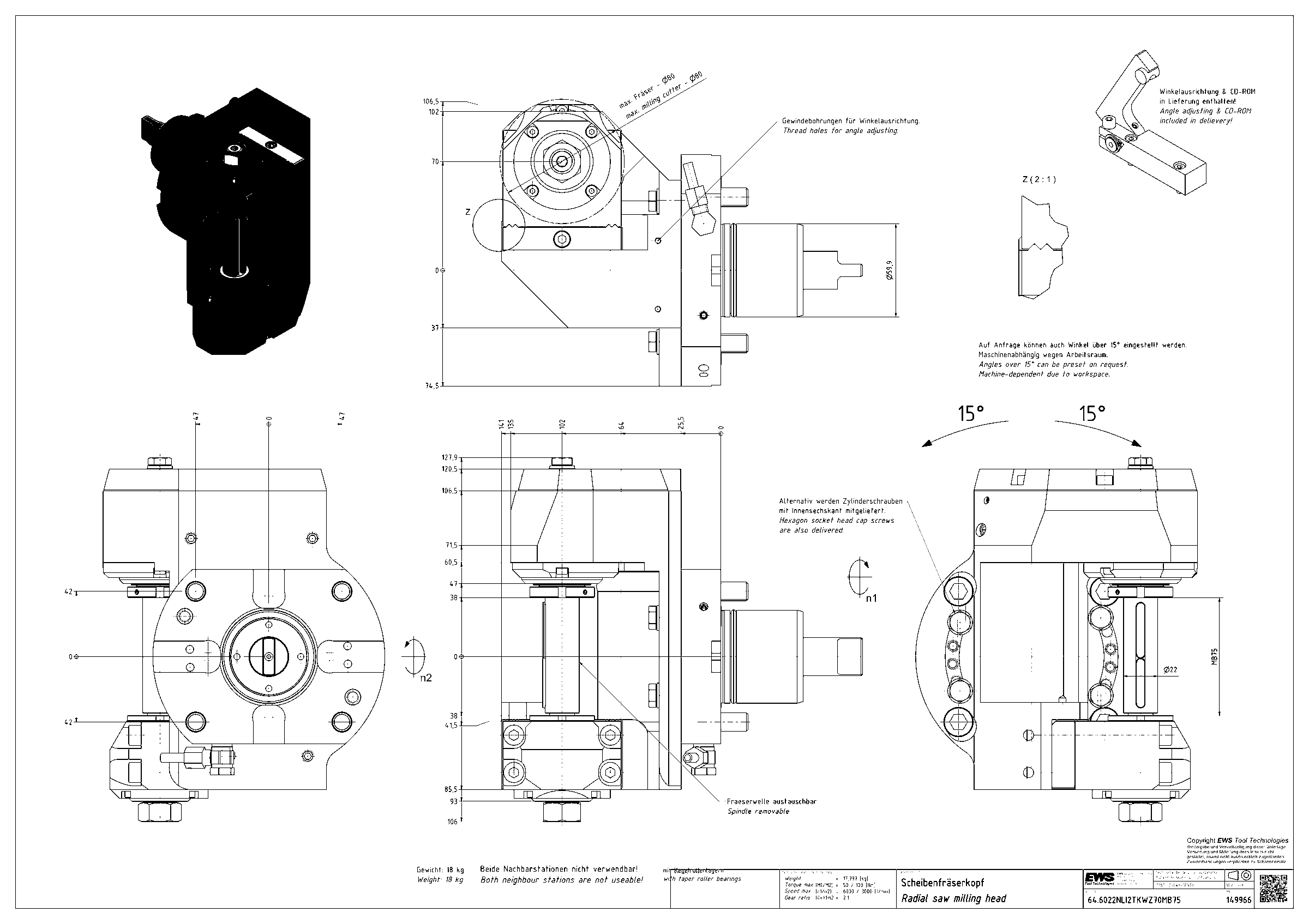

Головка приводная пильно-фрезерная радиальная EWS 64.6022NLI2TKWZ70MB75, хвостовик Ø60, оправка Ø22
EWS · Головки приводные пильно-фрезерные радиальные EWS, присоединение к станку BMT · арт. 64.6022NLI2TKWZ70MB75

Головка приводная пильно-фрезерная радиальная EWS 64.6022NLI2TKWZ70MB75, хвостовик Ø60, оправка Ø22

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)
Функциональная длина102 мм
Вылет LPR141 мм
Масса17,797 кг
Высота226,5 мм
Общая длина232 мм
Ширина250 мм
Заказной номер EWS149966
Радиальная высота106 мм
Радиальная ширина106,5 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 64.6022NLI2TKWZ70MB75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Модульные фрезы — высокоточное нарезание зубчатых колёс

Модульные фрезы позволяют изготавливать наружные зубчатые венцы на станках без оси Y-B. Ось B при этом можно заменить сравнительно небольшими вложениями. Теперь зубчатые колёса до модуля 3 можно нарезать даже на станках с VDI40/BMT65/BMT75.

  • Фрезерная головка бесступенчато регулируется на 360°
  • Зубчатые венцы до модуля 3 (в зависимости от исполнения)
  • Шпиндель для крепления фрезы легко заменяется (Ø8–Ø32)
  • Необходимо включить цикл зубофрезерования (связь привода инструмента с осью C)
  • Соседние позиции револьверной головки могут оставаться свободными

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные пильно-фрезерные радиальные EWS, присоединение к станку BMT — 5 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
64.5516VL2FI3Ø10055BMT55оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)89,8121,8204,8
64.5522BIG1809I2TKWZ65MB4355BMT55 Bigliaоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)———
64.6022NLI2TKWZ70MB7560BMT60 DMG Moriоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)102141232Текущая
64.45161809PFI2TKWZ65MB4345BMT45оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)6896180
64.55161809PFI2TKWZ65MB4355BMT55оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)6896200

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 64.6022NLI2TKWZ70MB75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • DIN1810 A - 40X42Ключ крючковый с носиком EWS DIN1810 A - 40X42, для гаек с наружной резьбой
