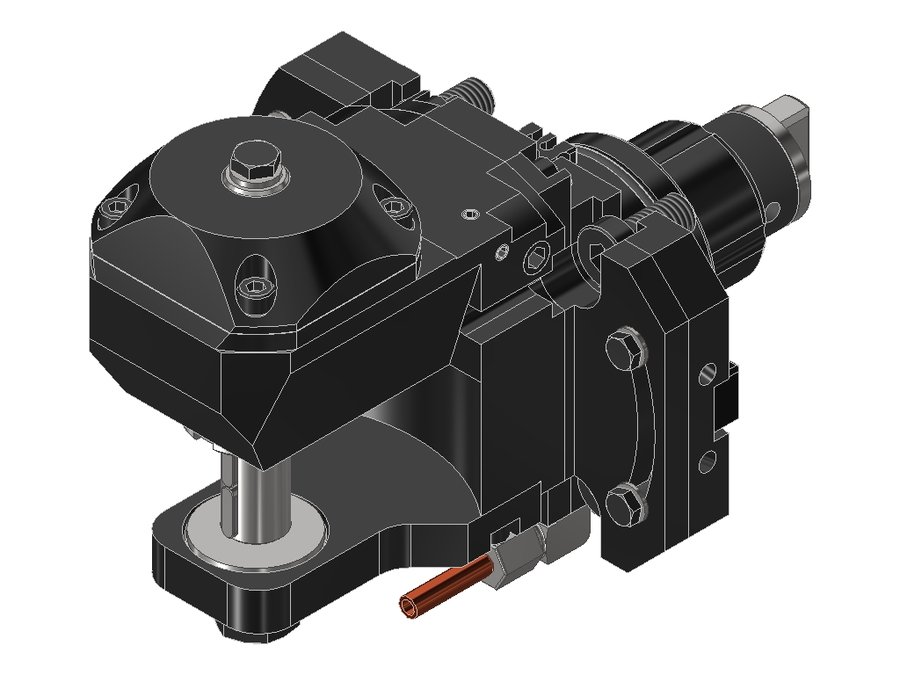

Головка приводная пильно-фрезерная радиальная EWS 64.5516VL2FI3Ø100, хвостовик Ø55, оправка Ø16
EWS · Головки приводные пильно-фрезерные радиальные EWS для BMT · арт. 64.5516VL2FI3Ø100

Головка приводная пильно-фрезерная радиальная EWS 64.5516VL2FI3Ø100, хвостовик Ø55, оправка Ø16

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаCutting arbour Ø16 DIN138 (longitudinal and cross groove)
Функциональная длина89,8 мм
Вылет LPR121,8 мм
Масса6,012 кг
Высота129 мм
Общая длина204,8 мм
Ширина132 мм
Заказной номер EWS230907
Радиальная высота84,1 мм
Радиальная ширина66 мм
Передаточное отношение3:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м

Другие типоразмеры серии

Головки приводные пильно-фрезерные радиальные EWS для BMT — 5 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
64.5516VL2FI3Ø10055BMT55Cutting arbour Ø16 DIN138 (longitudinal and cross groove)89,8121,8204,8Текущая
64.5522BIG1809I2TKWZ65MB4355BMT55 BigliaCutting arbour Ø22 DIN138 (longitudinal and cross groove)———
64.6022NLI2TKWZ70MB7560BMT60 DMG MoriCutting arbour Ø22 DIN138 (longitudinal and cross groove)102141232
64.45161809PFI2TKWZ65MB4345BMT45Cutting arbour Ø16 DIN138 (longitudinal and cross groove)6896180
64.55161809PFI2TKWZ65MB4355BMT55Cutting arbour Ø16 DIN138 (longitudinal and cross groove)6896200

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 64.5516VL2FI3Ø100.

Ключи и отвёртки1

  • DIN1810 A - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 34X36
