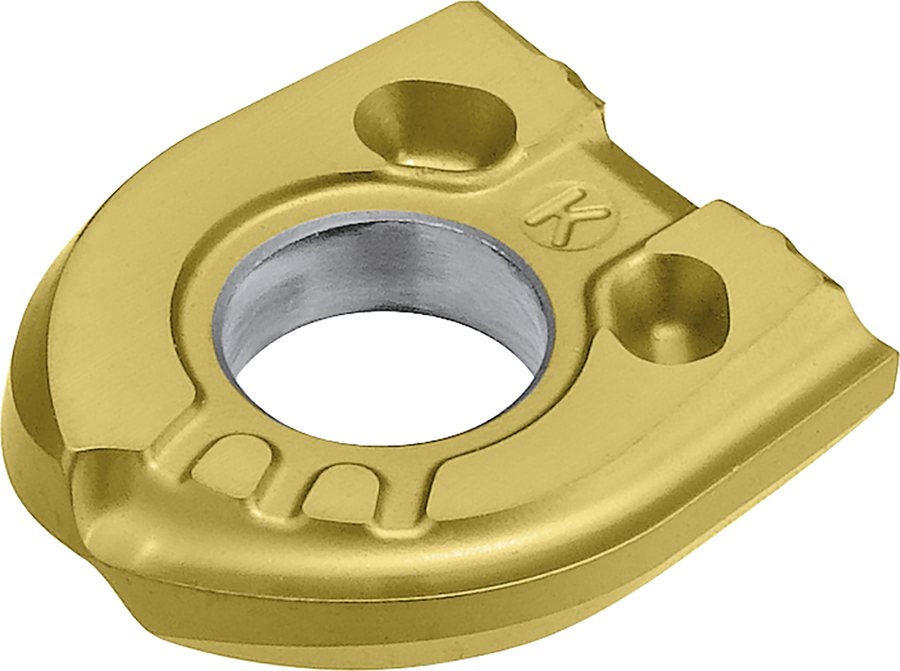

Пластина фрезерная LMT Копир. WPR-AR WPR 12 AR LCPK25M
LMT Tools · Пластины фрезерные LMT WPR-AR для копировального фрезерования · арт. 7214303

Пластина фрезерная LMT Копир. WPR-AR WPR 12 AR LCPK25M

Пластина фрезерная LMT Копир. WPR-AR WPR 12 AR LCPK25M; покрытие TiAlN, материал LCPK25M

Пластина (обозначение производителя)WPR 12 AR
Диаметр вписанной окружности d12 мм
Толщина пластины s2,5 мм
Задний угол9 °
Передний угол пластины15 °
Число режущих кромок пластины1
Исполнение пластиныправое
Стружколом (обозначение)AR
Диаметр крепёжного отверстия d15 мм
Марка инструментального материалаLCPK25M
ПокрытиеTiAlN
Обрабатываемые материалы (группы ISO)P, K
Масса0,003 кг
Номер серии в каталоге LMTCopyLine
Заказное обозначение LMTWPR 12 AR LCPK25M

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7214303 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: WPR-AR черновая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT WPR-AR для копировального фрезерования — 15 позиций серии, LMT Tools.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
6183218WPR 25 AR2546LCPK30M
6183220WPR 20 AR2035LCPK30M
6183222WPR 16 AR1635LCPK30M
7016769WPR 12 AR122,55LCHK30M
7016820WPR 32 AR3258LCHK30M
7214303WPR 12 AR122,55LCPK25MТекущая
7214304WPR 16 AR1635LCPK25M
7214305WPR 20 AR2035LCPK25M
7214306WPR 25 AR2546LCPK25M
7214307WPR 32 AR3258LCPK25M
9074078WPR 32 AR3258LCPK30M
9076995WPR 12 AR122,55LCPK30M
Показать ещё · всего в серии 15

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7214303 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез12

  • 6121287Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø12 · EBG R12.012AN120-C
  • 6121288Фреза сборная LMT CopyLine GWR тверд. хвостовик Ø12 · EBG R12.012AN160-C
  • 6121320Фреза сборная LMT CopyLine GWR конус Морзе Ø12
  • 6121395Фреза сборная LMT CopyLine GWR HSS Ø12 · EBG R12.012AN130
  • 6121397Фреза сборная LMT CopyLine GWR HSS Ø12 · EBG R12.012AN150
  • 6121402Фреза сборная LMT CopyLine GWR сферическая Ø12 · EBG R12.012AR160
  • 6130394Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø12 · EBG R12.012AN120-C-I
  • 6130395Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø12 · EBG R12.012AN160-C-I
  • 6130568Фреза сборная LMT CopyLine GWR HSS Ø12 · EBG R12.012AN090
  • 6130572Фреза сборная LMT CopyLine GWR сферическая Ø12 · EBG R12.012AR110
  • 6131500Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø12 · EBG R12.012AN080-C-I
  • 7057318Фреза сборная LMT CopyLine SF Ø12

Сменные фрезерные головки1

  • 6131451Головка фрезерная сменная LMT CopyLine GWR Ø12
