LMT Tools · Пластины фрезерные LMT WPR-AR для копировального фрезерования · арт. 7214307

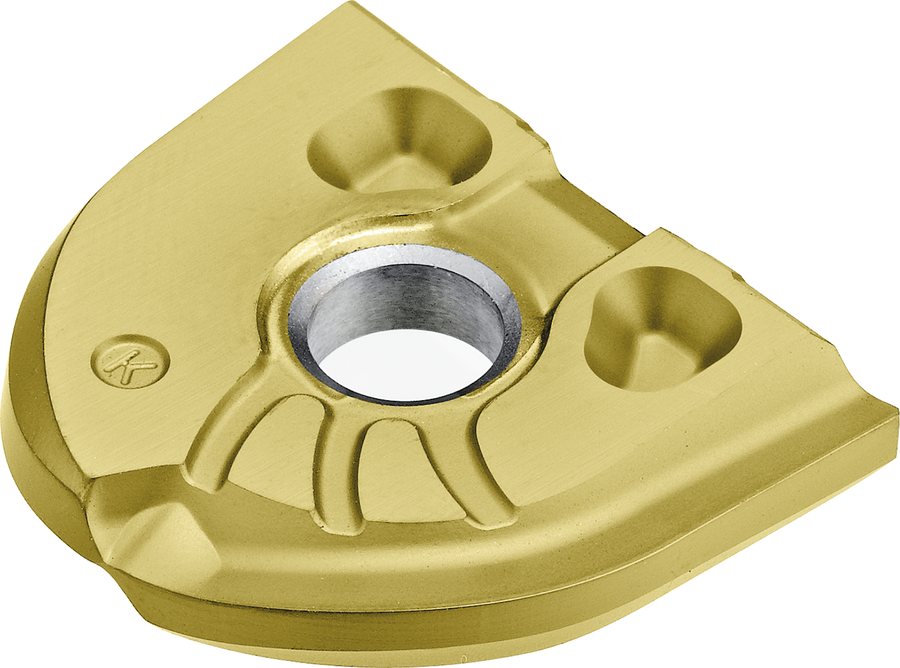

Пластина фрезерная LMT Копир. WPR-AR WPR 32 AR LCPK25M
Пластина фрезерная LMT Копир. WPR-AR WPR 32 AR LCPK25M; покрытие TiAlN, материал LCPK25M
| Пластина (обозначение производителя) | WPR 32 AR |
|---|---|
| Диаметр вписанной окружности d | 32 мм |
| Толщина пластины s | 5 мм |
| Задний угол | 9 ° |
| Передний угол пластины | 13 ° |
| Число режущих кромок пластины | 1 |
| Исполнение пластины | правое |
| Стружколом (обозначение) | AR |
| Диаметр крепёжного отверстия d1 | 8 мм |
| Марка инструментального материала | LCPK25M |
| Покрытие | TiAlN |
| Обрабатываемые материалы (группы ISO) | P, K |
| Масса | 0,042 кг |
| Номер серии в каталоге LMT | CopyLine |
| Заказное обозначение LMT | WPR 32 AR LCPK25M |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7214307 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT WPR-AR для копировального фрезерования — 15 позиций серии, LMT Tools.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Пластина (обозначение производителя) | Диаметр вписанной окружности d, мм | Толщина пластины s, мм | Диаметр крепёжного отверстия d1, мм | Марка инструментального материала | В список |
|---|---|---|---|---|---|---|
| 7016769 | WPR 12 AR | 12 | 2,5 | 5 | LCHK30M | |
| 7016820 | WPR 32 AR | 32 | 5 | 8 | LCHK30M | |
| 7214303 | WPR 12 AR | 12 | 2,5 | 5 | LCPK25M | |
| 7214304 | WPR 16 AR | 16 | 3 | 5 | LCPK25M | |
| 7214305 | WPR 20 AR | 20 | 3 | 5 | LCPK25M | |
| 7214306 | WPR 25 AR | 25 | 4 | 6 | LCPK25M | |
| 7214307 | WPR 32 AR | 32 | 5 | 8 | LCPK25M | Текущая |
| 9074078 | WPR 32 AR | 32 | 5 | 8 | LCPK30M | |
| 9076995 | WPR 12 AR | 12 | 2,5 | 5 | LCPK30M | |
| 9080642 | WPR 16 AR | 16 | 3 | 5 | LCHK30M | |
| 9080644 | WPR 20 AR | 20 | 3 | 5 | LCHK30M | |
| 9080645 | WPR 25 AR | 25 | 4 | 6 | LCHK30M |
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
7214307 подходит к этим позициям по обозначению и размерам посадки.
Сменные фрезерные головки1
- 6131470Головка фрезерная сменная LMT CopyLine GWR Ø32
