Пластина фрезерная LMT Копир. WPR-AP WPR 16 AP LCHK05M
LMT Tools · Пластины фрезерные LMT WPR-AP для копировального фрезерования · арт. 7479959

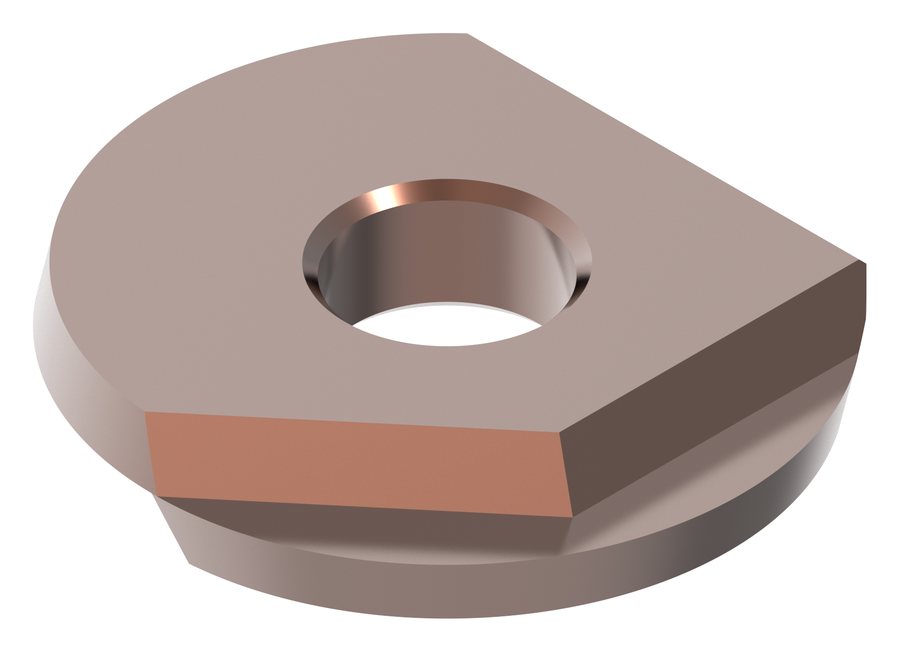

Пластина фрезерная LMT Копир. WPR-AP WPR 16 AP LCHK05M

Пластина фрезерная LMT Копир. WPR-AP WPR 16 AP LCHK05M; покрытие AlTiN/TiSiN, материал LCHK05M

Пластина (обозначение производителя)WPR 16 AP
Диаметр вписанной окружности d16 мм
Толщина пластины s3 мм
Задний угол12 °
Число режущих кромок пластины1
Исполнение пластиныправое
Диаметр крепёжного отверстия d15 мм
Марка инструментального материалаLCHK05M
ПокрытиеAlTiN/TiSiN
Обрабатываемые материалы (группы ISO)P, H, K
Масса0,006 кг
Номер серии в каталоге LMTCopyLine
Заказное обозначение LMTWPR 16 AP LCHK05M

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7479959 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT WPR-AP для копировального фрезерования — 5 позиций серии, LMT Tools.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДиаметр крепёжного отверстия d1, ммВ список
7479957WPR 10 AP102,54
7479958WPR 12 AP122,55
7479959WPR 16 AP1635Текущая
7479960WPR 20 AP2035
7479961WPR 25 AP2546

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7479959 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез11

  • 6121324Фреза сборная LMT CopyLine GWR конус Морзе Ø16
  • 6121385Фреза сборная LMT CopyLine GWR HSS Ø16 · EBG R16.016AN140
  • 6121387Фреза сборная LMT CopyLine GWR HSS Ø16 · EBG R16.016AN160
  • 6121403Фреза сборная LMT CopyLine GWR сферическая Ø16 · EBG R16.016AR175
  • 6130396Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø16 · EBG R16.016AN140-C-I
  • 6130397Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø16 · EBG R16.016AN175-C-I
  • 6130569Фреза сборная LMT CopyLine GWR HSS Ø16 · EBG R16.016AN100
  • 6130573Фреза сборная LMT CopyLine GWR сферическая Ø16 · EBG R16.016AR120
  • 6131501Фреза сборная LMT CopyLine GWR внутр. СОЖ Ø16 · EBG R16.016AN100-C-I
  • 7057319Фреза сборная LMT CopyLine SF Ø16 · EBG R16.016AN100-C-I-SF
  • 7057320Фреза сборная LMT CopyLine SF Ø16 · EBG R16.016AN150-C-I-SF

Сменные фрезерные головки1

  • 6131461Головка фрезерная сменная LMT CopyLine GWR Ø16

Документы по позиции

Для этой позиции документы пока не привязаны.
