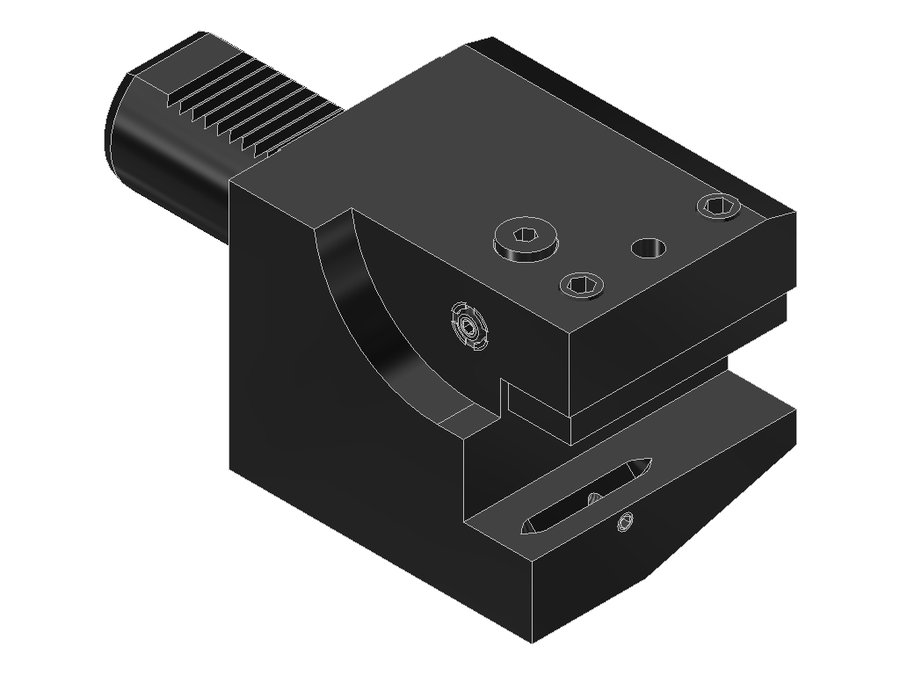

Державка токарная поперечная EWS 8.4025IKL2=98, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 8.4025IKL2=98

Державка токарная поперечная EWS 8.4025IKL2=98, хвостовик Ø40, сечение 25×25 мм

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина76 мм
Вылет LPR98 мм
Масса4,955 кг
Высота80,5 мм
Общая длина161 мм
Ширина85 мм
Заказной номер EWS182650
Радиальная высота48 мм
Радиальная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.4025IKL2=98 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

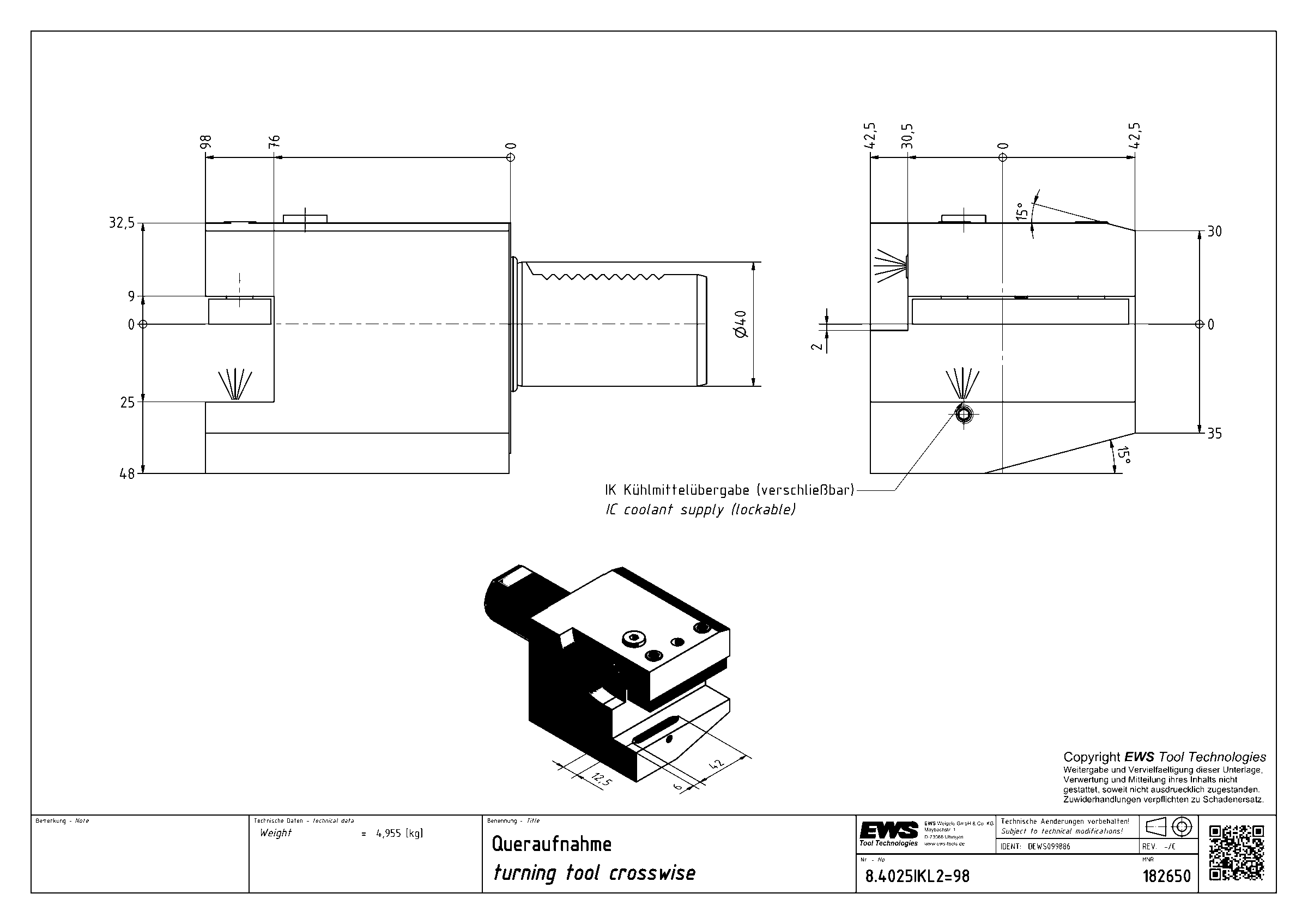

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107
8.4025IKVDI40хвостовик 25x25402244107
8.4025IKL2=98VDI40хвостовик 25x25407698161Текущая
8.4025L2=98VDI40хвостовик 25x25407698161
8.5032/25VDI50хвостовик 32x32503055133
8.5032IKVDI50хвостовик 32x32503055133
8.6032/25VDI60хвостовик 32x32603060154
8.BMT25CTX510BMT/VDI40 гибридныйхвостовик 25x25—255052,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.4025IKL2=98.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
