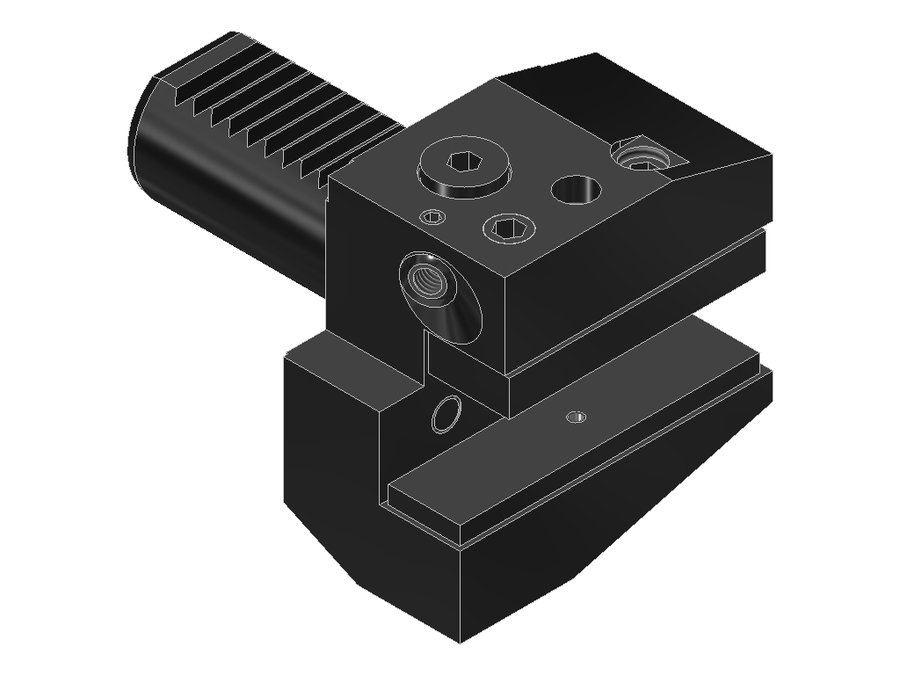

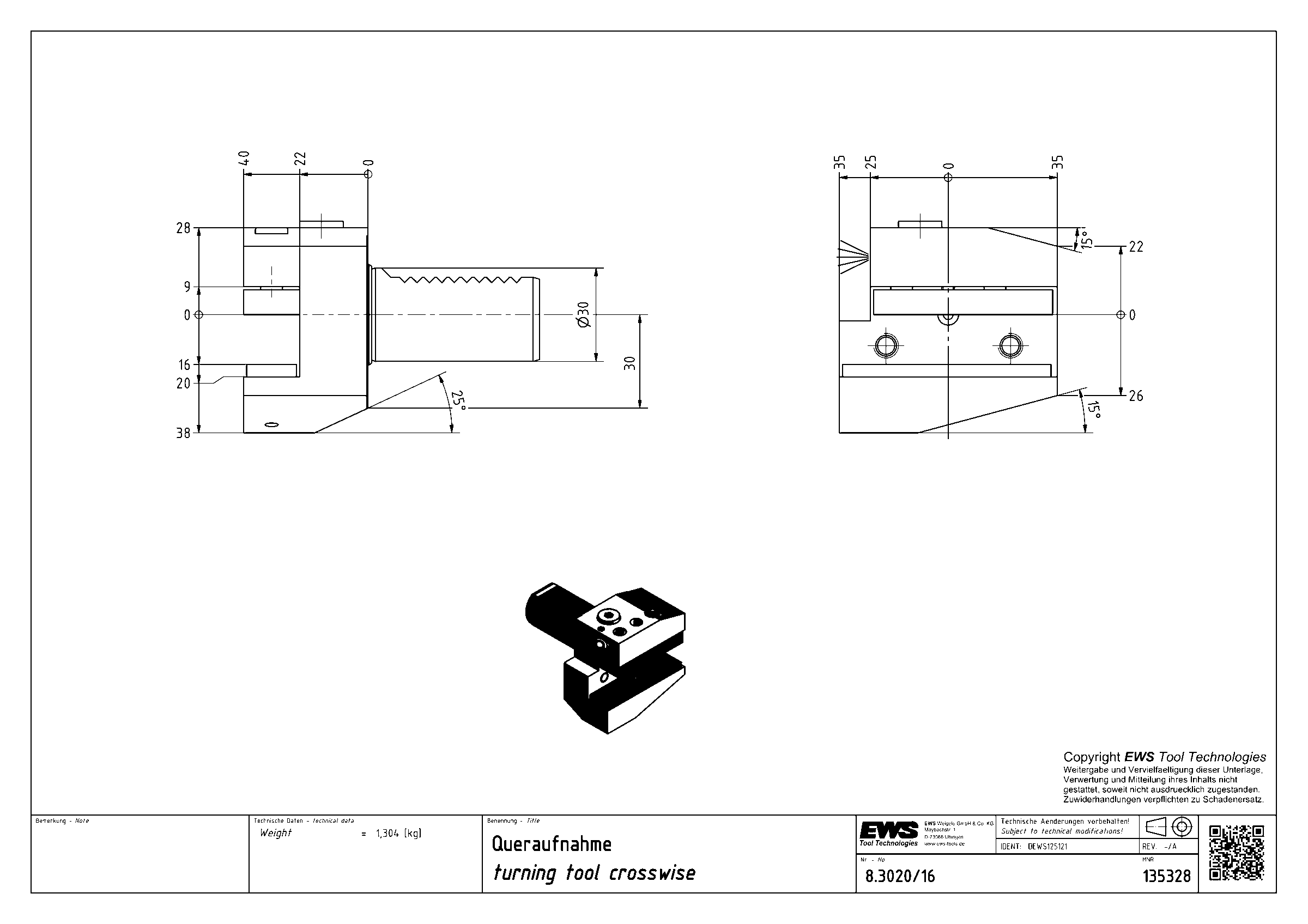

Державка токарная поперечная EWS 8.3020/16, хвостовик Ø30, сечение 20×16 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 8.3020/16

Державка токарная поперечная EWS 8.3020/16, хвостовик Ø30, сечение 20×16 мм

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина22 мм
Вылет LPR40 мм
Масса1,304 кг
Высота66 мм
Общая длина95 мм
Ширина70 мм
Заказной номер EWS135328
Радиальная высота38 мм
Радиальная ширина35 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.3020/16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
7.5032/25IKVDI50хвостовик 32x32503055133
7.6032/25VDI60хвостовик 32x32603060154
8.30C3X41Z20VDI30PSC 3230———
8.40C4X51Z40VDI40PSC 40405175138
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095Текущая
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107
8.4025IKVDI40хвостовик 25x25402244107
8.4025IKL2=98VDI40хвостовик 25x25407698161
8.4025L2=98VDI40хвостовик 25x25407698161

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.3020/16.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 8.3020/16 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
