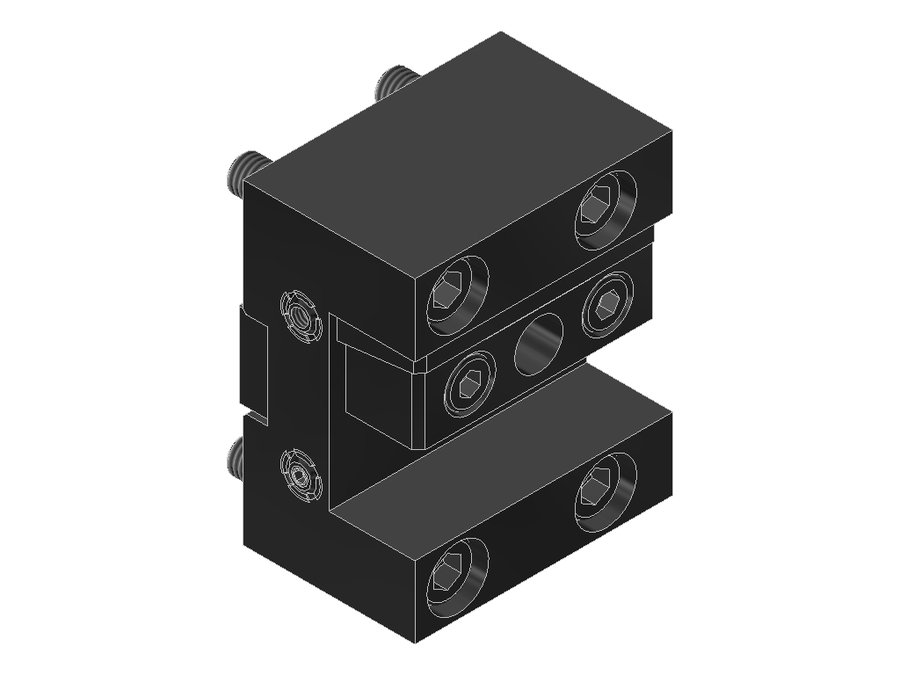

Державка токарная поперечная EWS 8.BMT25CTX510, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB071A0015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT/VDI40 гибридный |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 25 мм |
| Вылет LPR | 50 мм |
| Масса | 2,132 кг |
| Высота | 92 мм |
| Общая длина | 52,9 мм |
| Ширина | 75 мм |
| Заказной номер EWS | 165713 |
| Радиальная высота | 46 мм |
| Радиальная ширина | 75 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 8.BMT25CTX510 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка поперечная левая, форма B2
Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать для главного шпинделя и противошпинделя
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Диаметр хвостовика, мм | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.4025IK | VDI40 | хвостовик 25x25 | 40 | 22 | 44 | 107 | |
| 8.4025IKL2=98 | VDI40 | хвостовик 25x25 | 40 | 76 | 98 | 161 | |
| 8.4025L2=98 | VDI40 | хвостовик 25x25 | 40 | 76 | 98 | 161 | |
| 8.5032/25 | VDI50 | хвостовик 32x32 | 50 | 30 | 55 | 133 | |
| 8.5032IK | VDI50 | хвостовик 32x32 | 50 | 30 | 55 | 133 | |
| 8.6032/25 | VDI60 | хвостовик 32x32 | 60 | 30 | 60 | 154 | |
| 8.BMT25CTX510 | BMT/VDI40 гибридный | хвостовик 25x25 | — | 25 | 50 | 52,9 | Текущая |
| 11.3020/16 | VDI30 | хвостовик 20x20 | 30 | 22 | 40 | 95 | |
| 11.3020IK | VDI30 | хвостовик 20x20 | 30 | 22 | 40 | 95 | |
| 11.3025IK | VDI30 | хвостовик 25x25 | 30 | 22 | 45 | 100 | |
| 11.4025/20 | VDI40 | хвостовик 25x25 | 40 | 22 | 44 | 107 | |
| 11.4025IK | VDI40 | хвостовик 25x25 | 40 | 22 | 44 | 107 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT25CTX510.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
