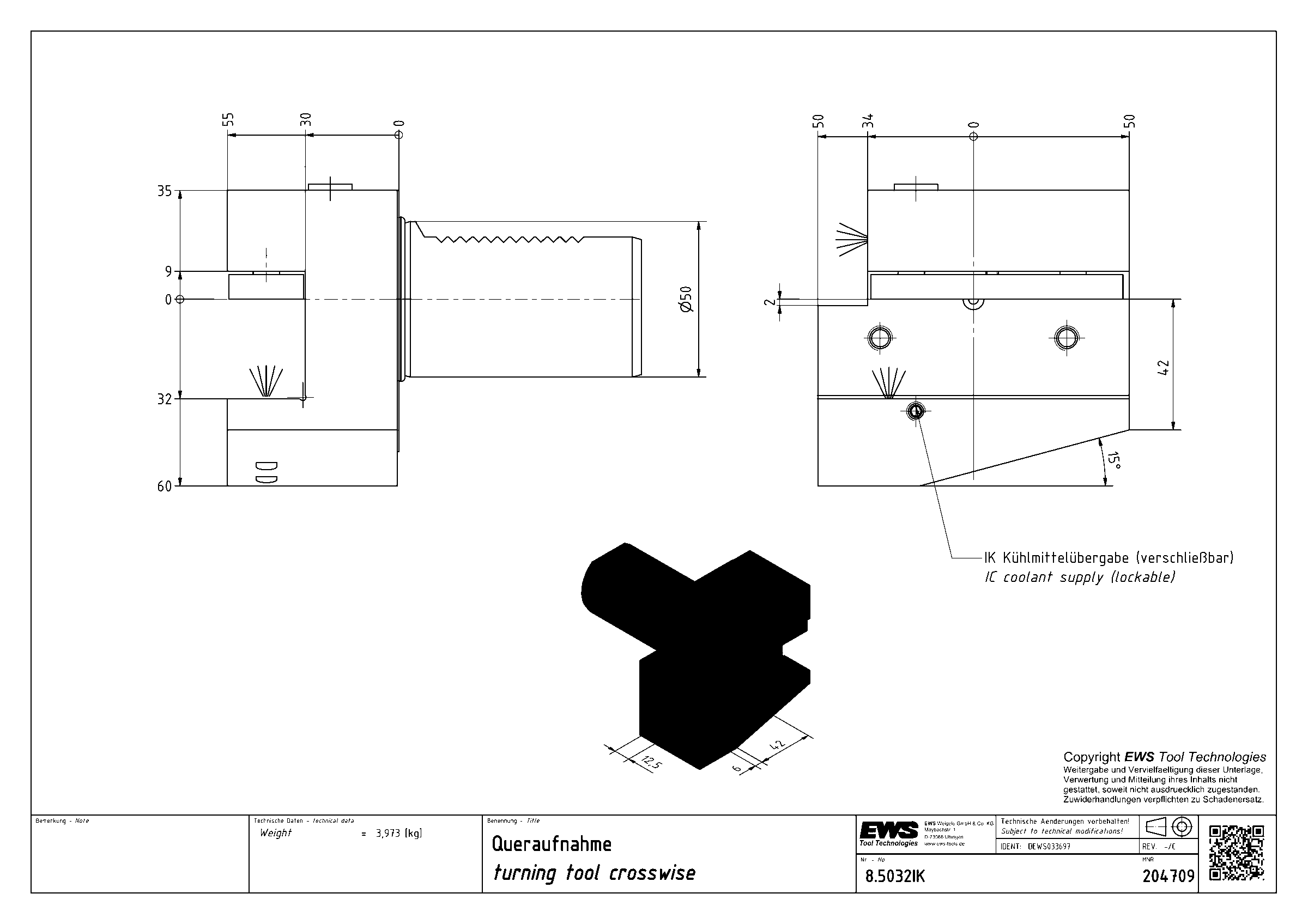

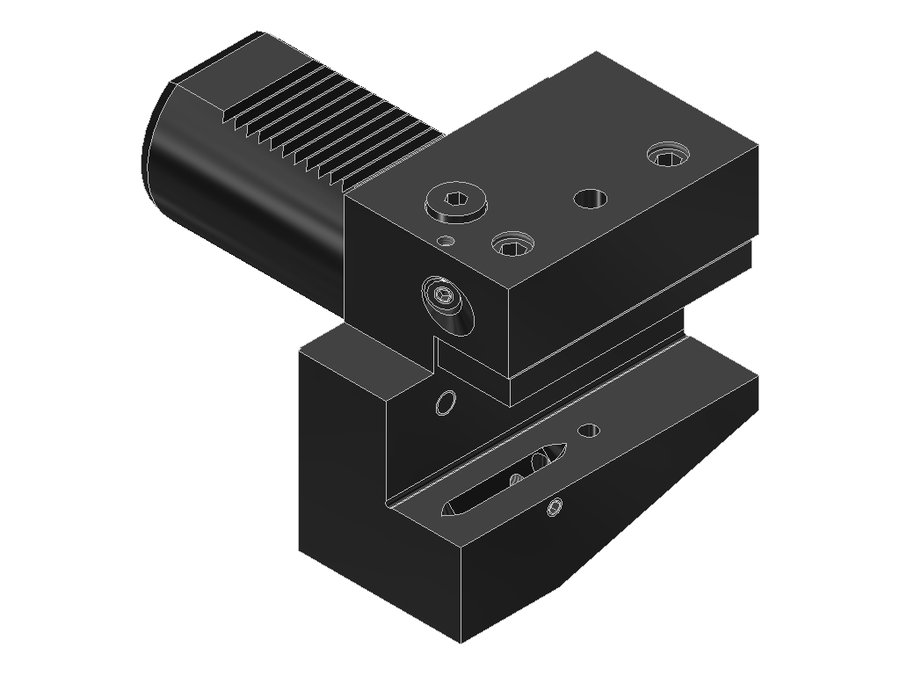

Державка токарная поперечная EWS 8.5032IK, хвостовик Ø50, сечение 32×32 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 8.5032IK

Державка токарная поперечная EWS 8.5032IK, хвостовик Ø50, сечение 32×32 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса3,973 кг
Высота95 мм
Общая длина133 мм
Ширина100 мм
Заказной номер EWS204709
Радиальная высота60 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.5032IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107
8.4025IKVDI40хвостовик 25x25402244107
8.4025IKL2=98VDI40хвостовик 25x25407698161
8.4025L2=98VDI40хвостовик 25x25407698161
8.5032/25VDI50хвостовик 32x32503055133
8.5032IKVDI50хвостовик 32x32503055133Текущая
8.6032/25VDI60хвостовик 32x32603060154
8.BMT25CTX510BMT/VDI40 гибридныйхвостовик 25x25—255052,9
11.3020/16VDI30хвостовик 20x2030224095
11.3020IKVDI30хвостовик 20x2030224095
11.3025IKVDI30хвостовик 25x25302245100

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.5032IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
