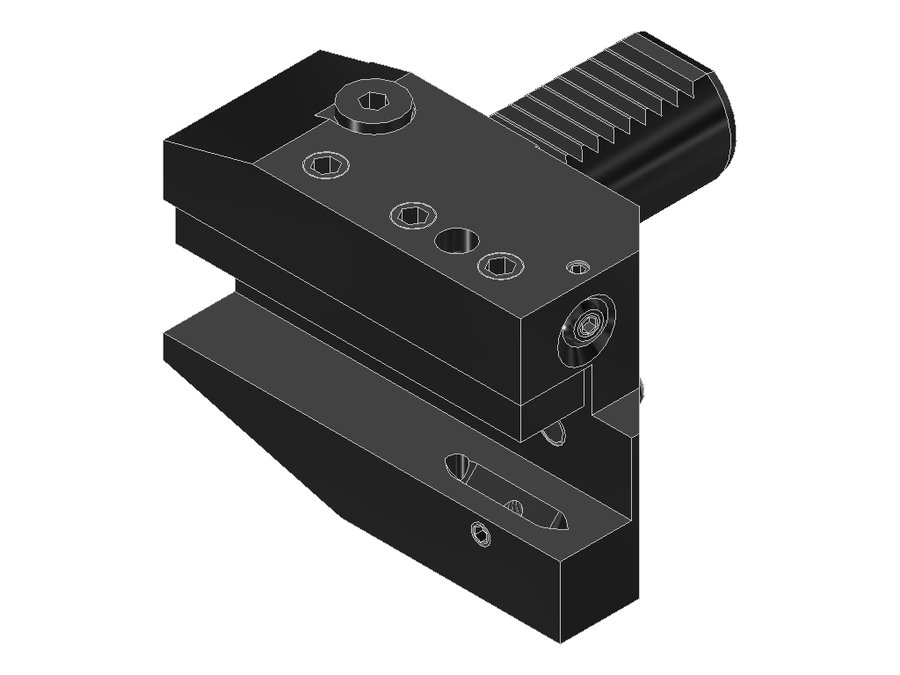

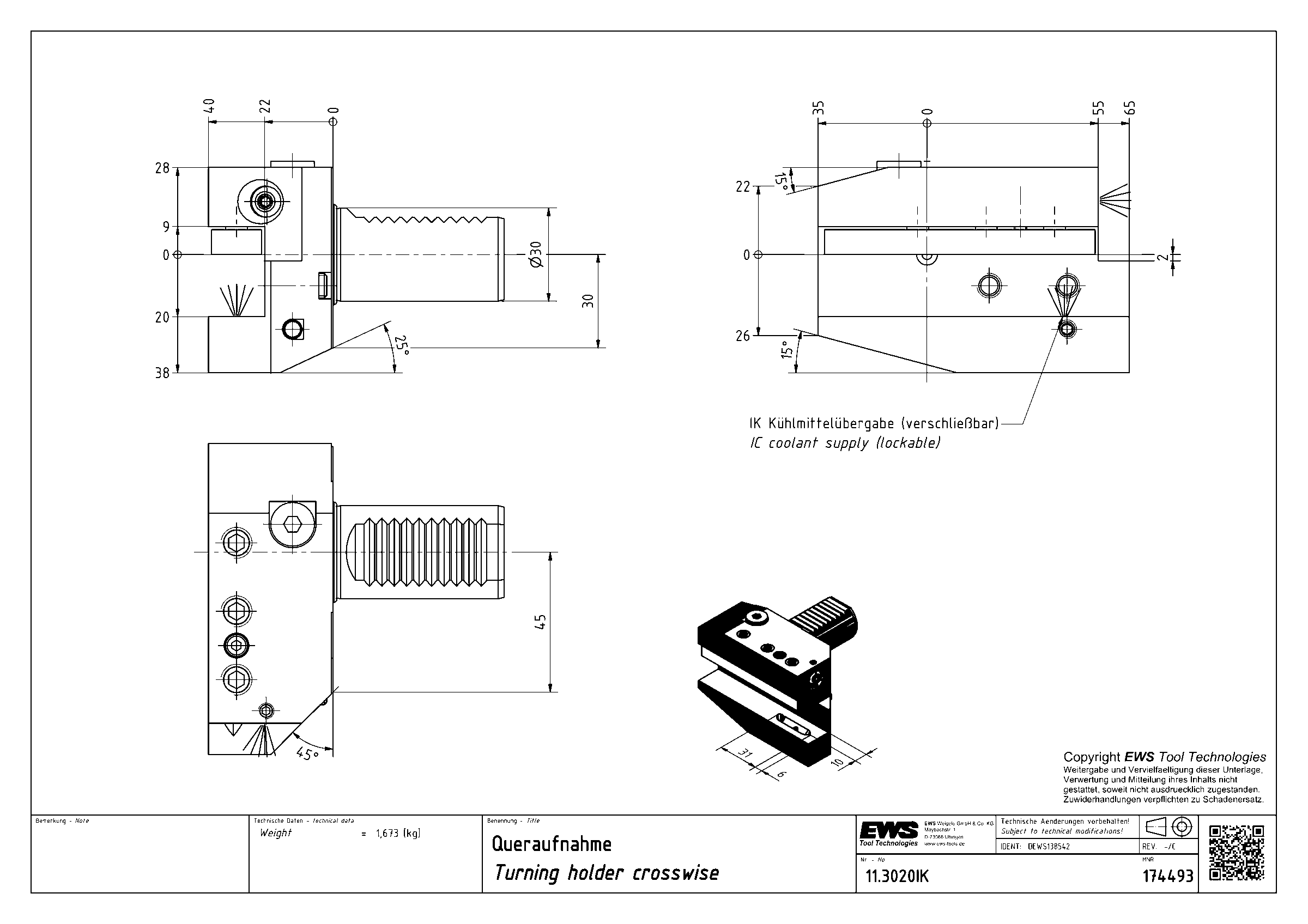

Державка токарная поперечная EWS 11.3020IK, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 11.3020IK

Державка токарная поперечная EWS 11.3020IK, хвостовик Ø30, сечение 20×20 мм

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина22 мм
Вылет LPR40 мм
Масса1,673 кг
Высота66 мм
Общая длина95 мм
Ширина100 мм
Заказной номер EWS174493
Радиальная высота38 мм
Радиальная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 11.3020IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, удлинённое исполнение, форма B5

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.
Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения. Применяется на дисковых револьверных головках с левым направлением вращения.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
