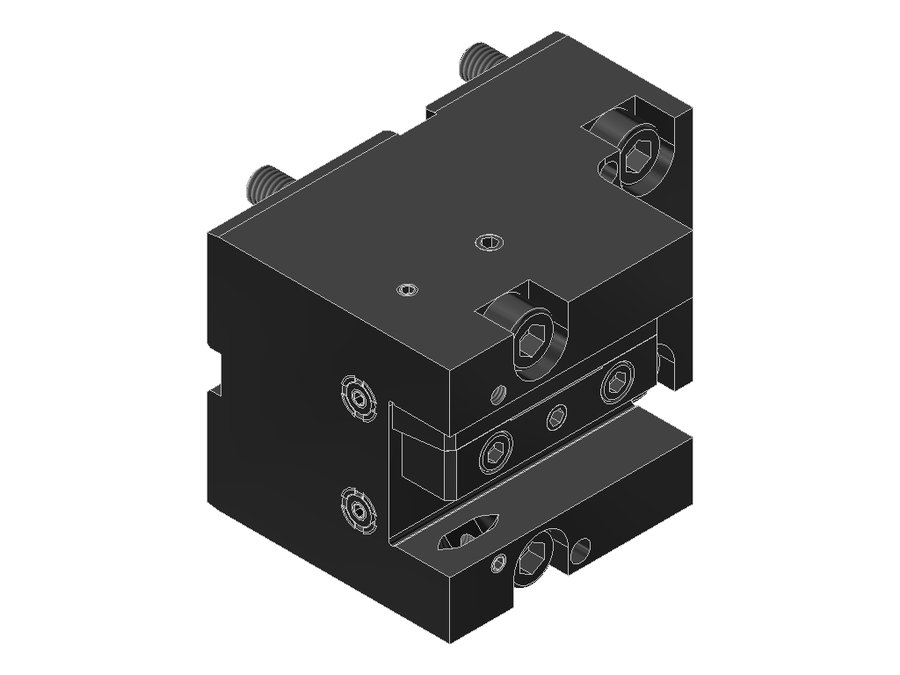

Державка токарная поперечная EWS 8.BMT20NZIK, BMT, сечение 20×20 мм
EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT20NZIK

Державка токарная поперечная EWS 8.BMT20NZIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 20x20
Функциональная длина60 мм
Вылет LPR80 мм
Масса4,413 кг
Высота78 мм
Общая длина92,1 мм
Ширина115 мм
Заказной номер EWS211814
Радиальная высота39 мм
Радиальная ширина65 мм

Другие типоразмеры серии

Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT20BMT55IKX95хвостовик 20x20BMT5575959199,6
8.BMT20BMT55X95хвостовик 20x20BMT5575959199,6
8.BMT20DBMT42IKхвостовик 20x20BMT42 DMG Mori65857595
8.BMT20LT2000V16хвостовик 20x20BMT55 Okuma608086113,5
8.BMT20LT2000V16IKхвостовик 20x20BMT55 Okuma608086113,5
8.BMT20NZхвостовик 20x20BMT40 DMG Mori60807892,1
8.BMT20NZIKхвостовик 20x20BMT40 DMG Mori60807892,1Текущая
8.BMT25.4LB2000IKхвостовик 1"x1"BMT60B Okuma44,6709585
8.BMT25.4NLхвостовик 1"x1"BMT60 DMG Mori75100108115
8.BMT25.4NLIKхвостовик 1"x1"BMT60 DMG Mori74,6100108115
8.BMT25.4QSM200IKхвостовик 1"x1"BMT68 Mazak72,69894122
8.BMT25BIGIKхвостовик 25x25BMT55 Biglia709590100
Показать ещё · всего в серии 50

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT20NZIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
