EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT25.4LB2000IK

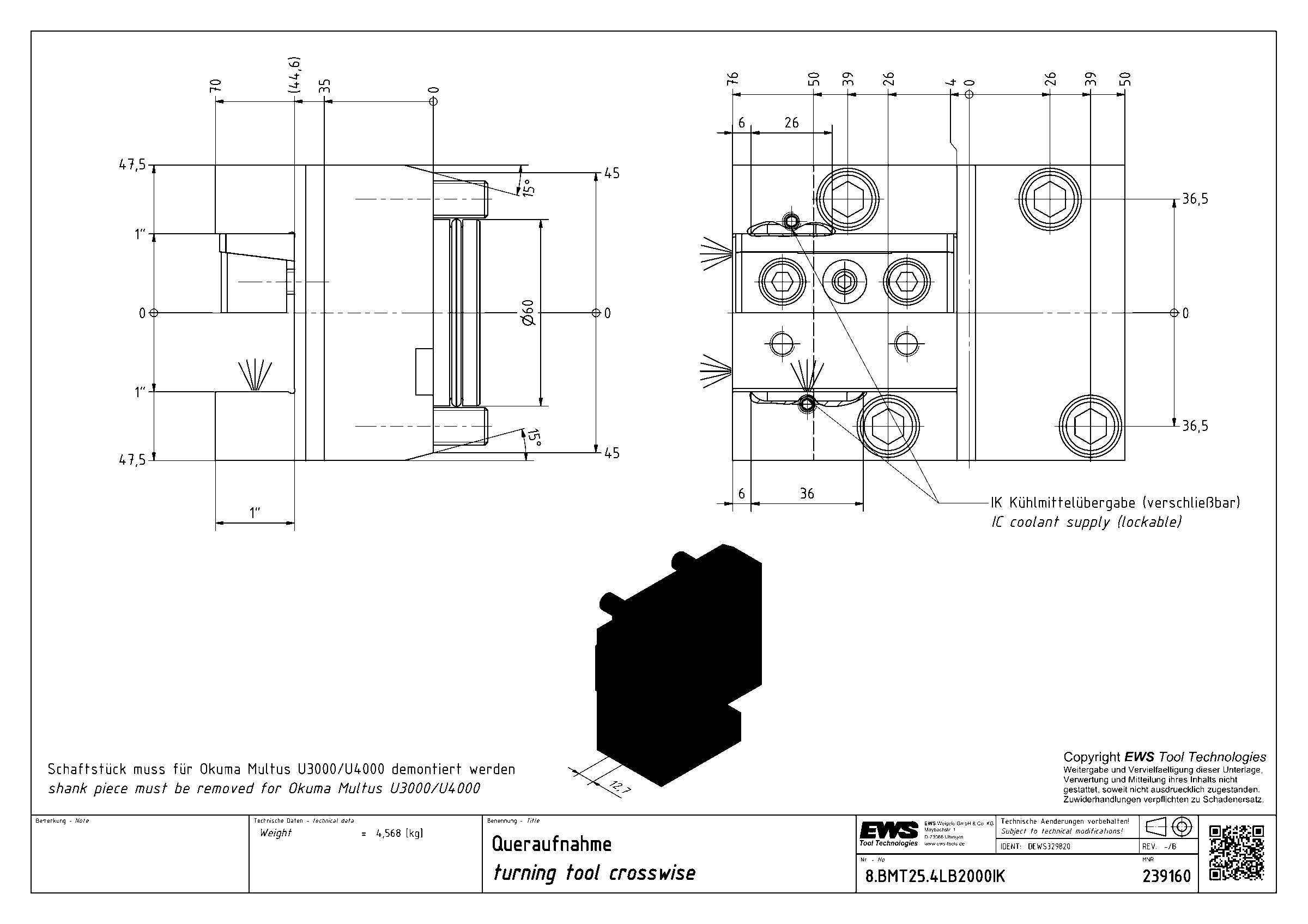

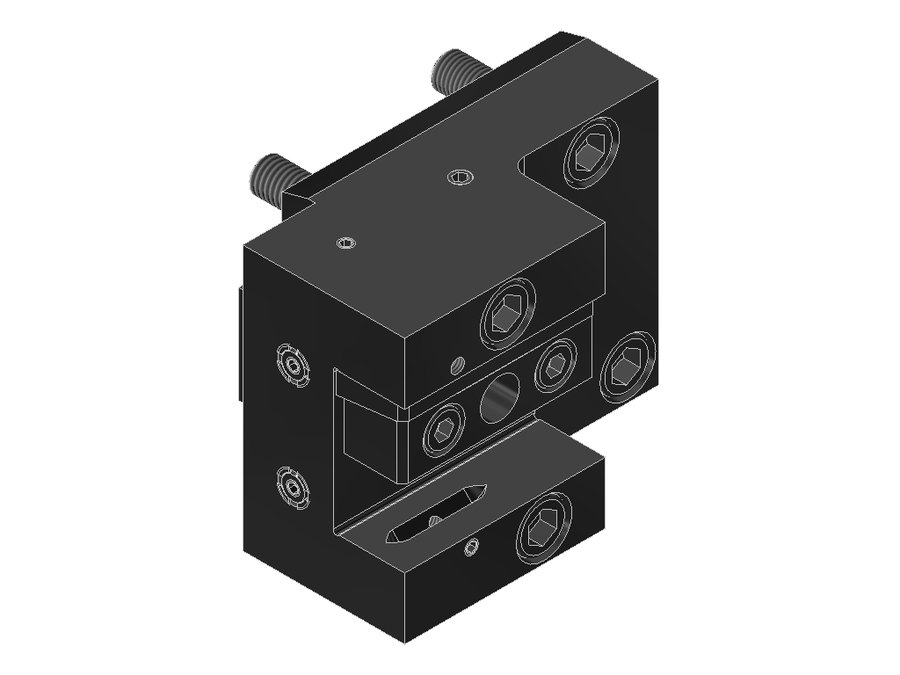

Державка токарная поперечная EWS 8.BMT25.4LB2000IK, BMT, сечение 25.4×25.4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | левое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | хвостовик 1"x1" |
| Функциональная длина | 44,6 мм |
| Вылет LPR | 70 мм |
| Масса | 4,568 кг |
| Высота | 95 мм |
| Общая длина | 85 мм |
| Ширина | 126 мм |
| Заказной номер EWS | 239160 |
| Радиальная высота | 47,5 мм |
| Радиальная ширина | 76 мм |
Другие типоразмеры серии
Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.BMT20BMT55X95 | хвостовик 20x20 | BMT55 | 75 | 95 | 91 | 99,6 | |
| 8.BMT20DBMT42IK | хвостовик 20x20 | BMT42 DMG Mori | 65 | 85 | 75 | 95 | |
| 8.BMT20LT2000V16 | хвостовик 20x20 | BMT55 Okuma | 60 | 80 | 86 | 113,5 | |
| 8.BMT20LT2000V16IK | хвостовик 20x20 | BMT55 Okuma | 60 | 80 | 86 | 113,5 | |
| 8.BMT20NZ | хвостовик 20x20 | BMT40 DMG Mori | 60 | 80 | 78 | 92,1 | |
| 8.BMT20NZIK | хвостовик 20x20 | BMT40 DMG Mori | 60 | 80 | 78 | 92,1 | |
| 8.BMT25.4LB2000IK | хвостовик 1"x1" | BMT60B Okuma | 44,6 | 70 | 95 | 85 | Текущая |
| 8.BMT25.4NL | хвостовик 1"x1" | BMT60 DMG Mori | 75 | 100 | 108 | 115 | |
| 8.BMT25.4NLIK | хвостовик 1"x1" | BMT60 DMG Mori | 74,6 | 100 | 108 | 115 | |
| 8.BMT25.4QSM200IK | хвостовик 1"x1" | BMT68 Mazak | 72,6 | 98 | 94 | 122 | |
| 8.BMT25BIGIK | хвостовик 25x25 | BMT55 Biglia | 70 | 95 | 90 | 100 | |
| 8.BMT25BMT45IKX70 | хвостовик 25x25 | BMT45 | 45 | 70 | 80 | 74,6 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT25.4LB2000IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
