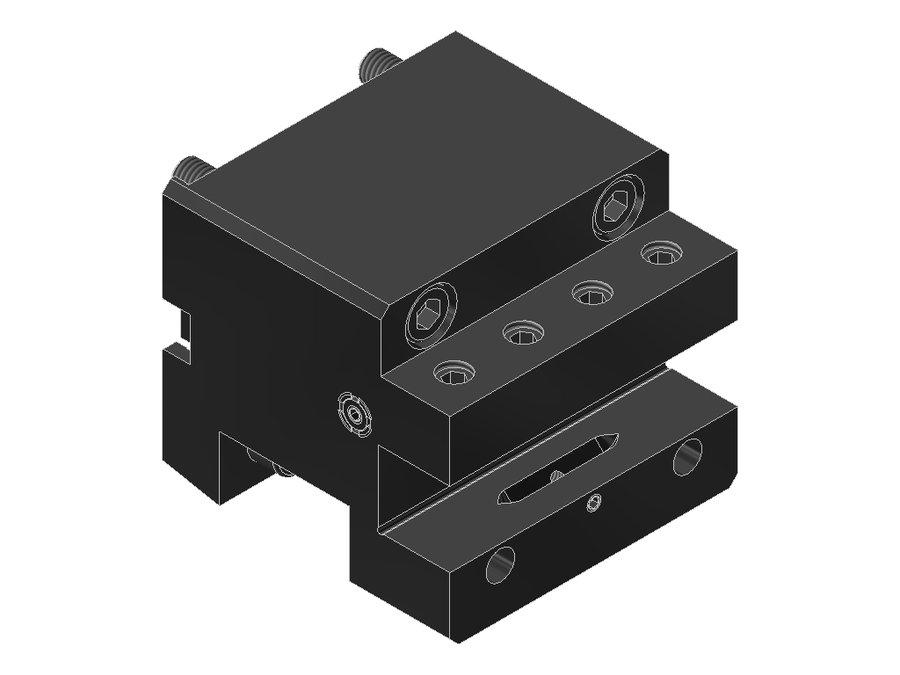

Державка токарная поперечная EWS 8.BMT25BIGIK, BMT, сечение 25×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT25BIGIK

Державка токарная поперечная EWS 8.BMT25BIGIK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55 Biglia
Присоединение инструментахвостовик 25x25
Функциональная длина70 мм
Вылет LPR95 мм
Масса4,97 кг
Высота90 мм
Общая длина100 мм
Ширина100 мм
Заказной номер EWS216918
Радиальная высота48 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT25BIGIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT20NZхвостовик 20x20BMT40 DMG Mori60807892,1
8.BMT20NZIKхвостовик 20x20BMT40 DMG Mori60807892,1
8.BMT25.4LB2000IKхвостовик 1"x1"BMT60B Okuma44,6709585
8.BMT25.4NLхвостовик 1"x1"BMT60 DMG Mori75100108115
8.BMT25.4NLIKхвостовик 1"x1"BMT60 DMG Mori74,6100108115
8.BMT25.4QSM200IKхвостовик 1"x1"BMT68 Mazak72,69894122
8.BMT25BIGIKхвостовик 25x25BMT55 Biglia709590100Текущая
8.BMT25BMT45IKX70хвостовик 25x25BMT4545708074,6
8.BMT25BMT65X95B1=115хвостовик 25x25BMT65709597100
8.BMT25BMT75IKX122хвостовик 25x25BMT7597122112126,9
8.BMT25BMT75X122хвостовик 25x25BMT7597122112126,9
8.BMT25DLB2000хвостовик 25x25BMT60B Okuma45709585

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT25BIGIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
