EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT25BMT75X122

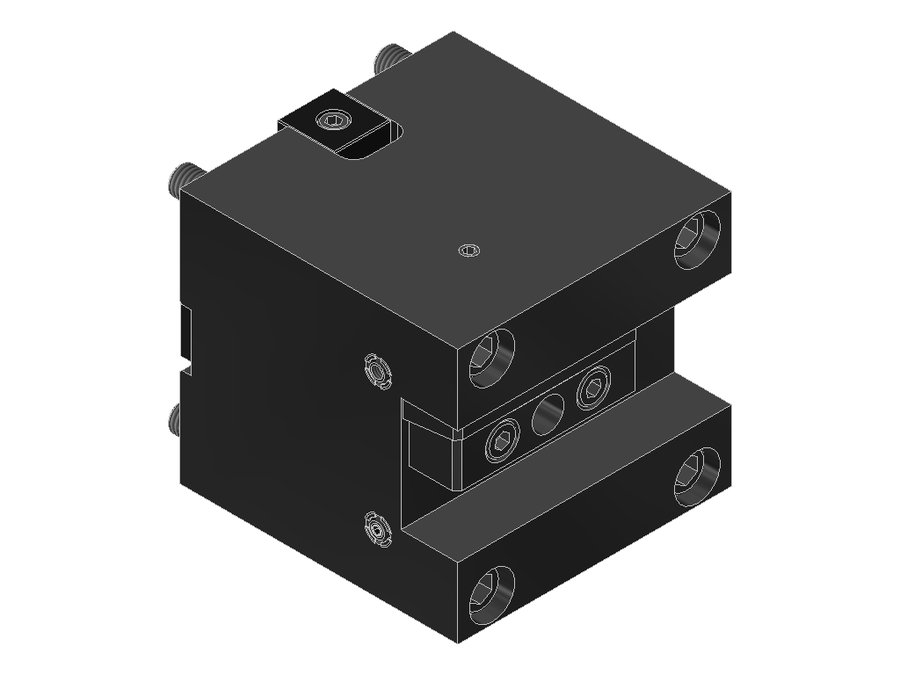

Державка токарная поперечная EWS 8.BMT25BMT75X122, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 97 мм |
| Вылет LPR | 122 мм |
| Масса | 11,591 кг |
| Высота | 112 мм |
| Общая длина | 126,9 мм |
| Ширина | 120 мм |
| Заказной номер EWS | 195975 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 60 мм |
Другие типоразмеры серии
Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.BMT25.4NLIK | хвостовик 1"x1" | BMT60 DMG Mori | 74,6 | 100 | 108 | 115 | |
| 8.BMT25.4QSM200IK | хвостовик 1"x1" | BMT68 Mazak | 72,6 | 98 | 94 | 122 | |
| 8.BMT25BIGIK | хвостовик 25x25 | BMT55 Biglia | 70 | 95 | 90 | 100 | |
| 8.BMT25BMT45IKX70 | хвостовик 25x25 | BMT45 | 45 | 70 | 80 | 74,6 | |
| 8.BMT25BMT65X95B1=115 | хвостовик 25x25 | BMT65 | 70 | 95 | 97 | 100 | |
| 8.BMT25BMT75IKX122 | хвостовик 25x25 | BMT75 | 97 | 122 | 112 | 126,9 | |
| 8.BMT25BMT75X122 | хвостовик 25x25 | BMT75 | 97 | 122 | 112 | 126,9 | Текущая |
| 8.BMT25DLB2000 | хвостовик 25x25 | BMT60B Okuma | 45 | 70 | 95 | 85 | |
| 8.BMT25DLT3000V16 | хвостовик 25x25 | BMT60B Okuma | 80 | 105 | 95 | 120 | |
| 8.BMT25DNL | хвостовик 25x25 | BMT60 DMG Mori | 75 | 100 | 108 | 115 | |
| 8.BMT25DQSM200IK | хвостовик 25x25 | BMT68 Mazak | 73 | 98 | 94 | 122 | |
| 8.BMT25FRZ20 | хвостовик 25x25 | BMT39x76 SMEC | 45 | 70 | 100 | 75 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT25BMT75X122.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
