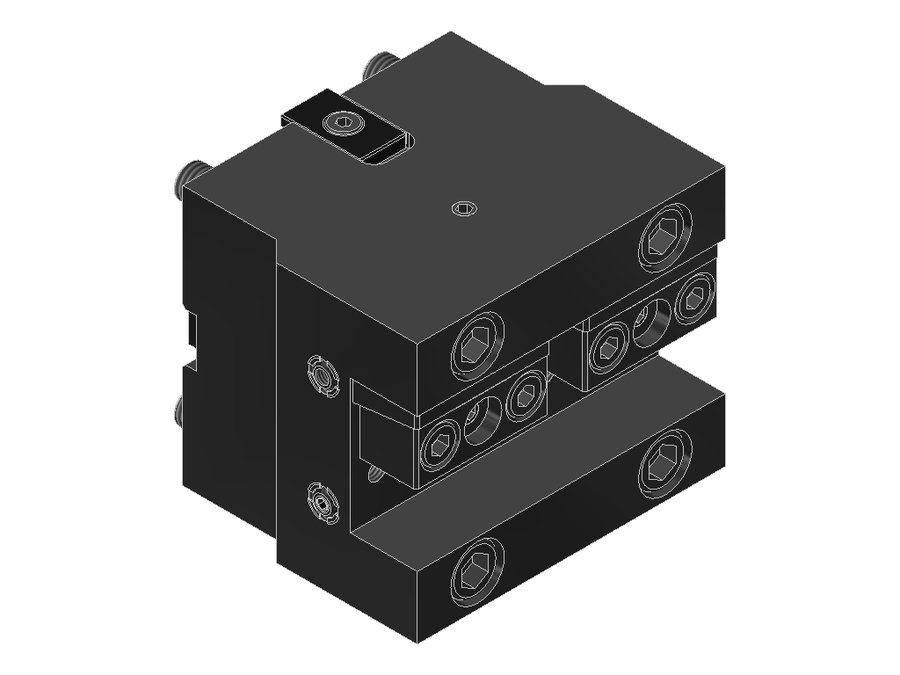

Державка токарная поперечная EWS 8.BMT25BMT65X95B1=115, BMT, сечение 25×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT25BMT65X95B1=115

Державка токарная поперечная EWS 8.BMT25BMT65X95B1=115, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментахвостовик 25x25
Функциональная длина70 мм
Вылет LPR95 мм
Масса6,814 кг
Высота97 мм
Общая длина100 мм
Ширина115 мм
Заказной номер EWS190174
Радиальная высота48,5 мм
Радиальная ширина57,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT25BMT65X95B1=115 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT25.4LB2000IKхвостовик 1"x1"BMT60B Okuma44,6709585
8.BMT25.4NLхвостовик 1"x1"BMT60 DMG Mori75100108115
8.BMT25.4NLIKхвостовик 1"x1"BMT60 DMG Mori74,6100108115
8.BMT25.4QSM200IKхвостовик 1"x1"BMT68 Mazak72,69894122
8.BMT25BIGIKхвостовик 25x25BMT55 Biglia709590100
8.BMT25BMT45IKX70хвостовик 25x25BMT4545708074,6
8.BMT25BMT65X95B1=115хвостовик 25x25BMT65709597100Текущая
8.BMT25BMT75IKX122хвостовик 25x25BMT7597122112126,9
8.BMT25BMT75X122хвостовик 25x25BMT7597122112126,9
8.BMT25DLB2000хвостовик 25x25BMT60B Okuma45709585
8.BMT25DLT3000V16хвостовик 25x25BMT60B Okuma8010595120
8.BMT25DNLхвостовик 25x25BMT60 DMG Mori75100108115

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT25BMT65X95B1=115.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
