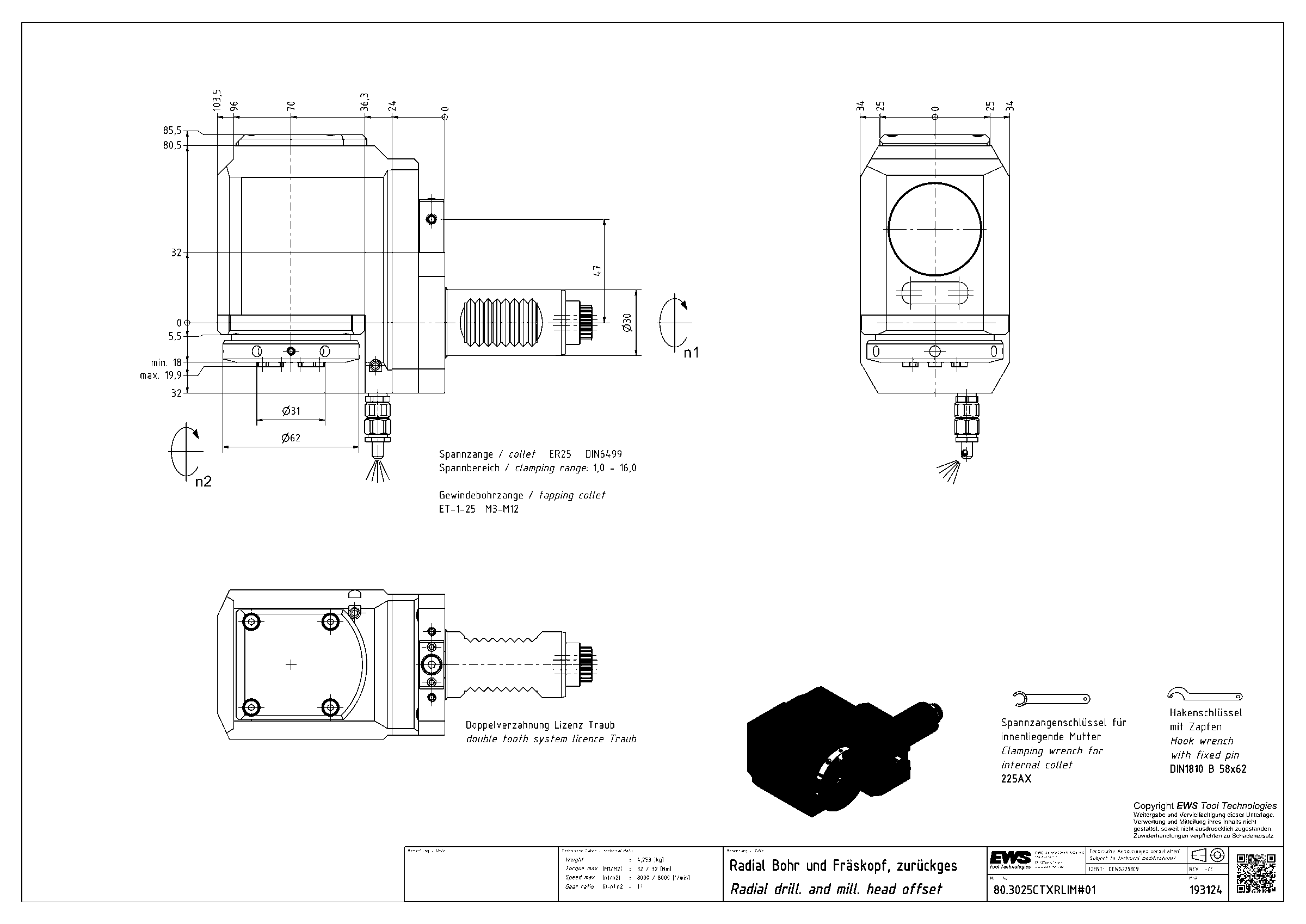

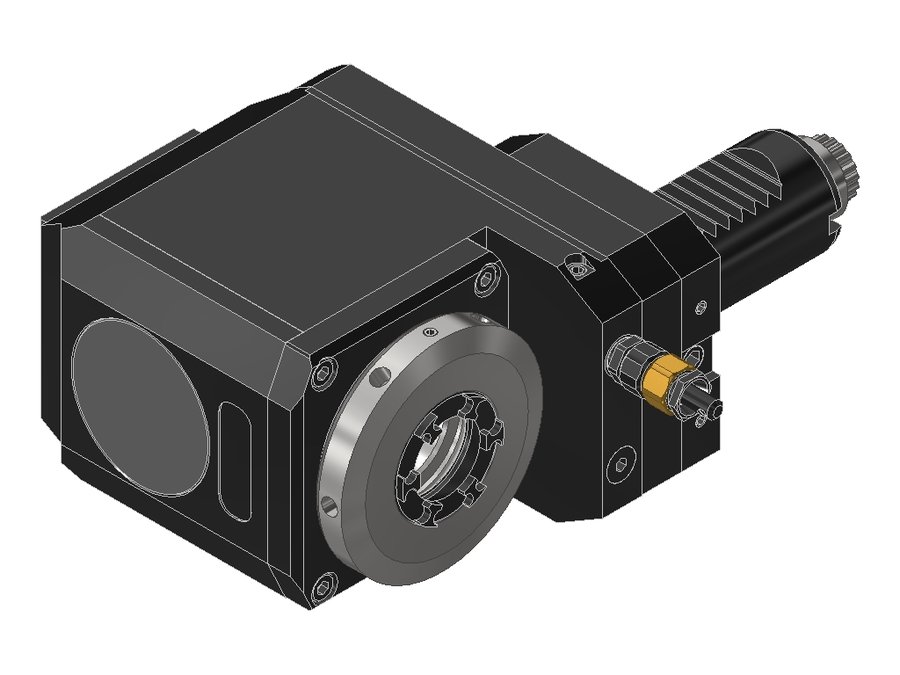

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.3025CTXRLIM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 104 мм |
| Масса | 4,253 кг |
| Высота | 68 мм |
| Общая длина | 171 мм |
| Ширина | 117,5 мм |
| Заказной номер EWS | 193124 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 85,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 18 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.2525G200RLIKDWIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525G200RLVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525G200RLWIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525L5480RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 | |
| 80.3025CTXRLI1IM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 170,5 | |
| 80.3025CTXRLIKDIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 170,5 | |
| 80.3025CTXRLIM#01 | 30 | VDI30 | цанга ER25 | 70 | 104 | 171 | Текущая |
| 80.3025CTXRLPIN40IM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 170,5 | |
| 80.3025DGT300RLIKCTFRIM | 30 | VDI30 | цанга ER25 | 85 | 118,5 | 185,5 | |
| 80.3025E365RLIKDELIM | 30 | VDI30 | цанга ER25 | 100 | 133,5 | 200,5 | |
| 80.3025G300RLIKDVIM | 30 | VDI30 | цанга ER25 | 90 | 123,5 | 198 | |
| 80.3025G300RLIKDWIM#01 | 30 | VDI30 | цанга ER25 | 90 | 123,5 | 198 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.3025CTXRLIM#01.
