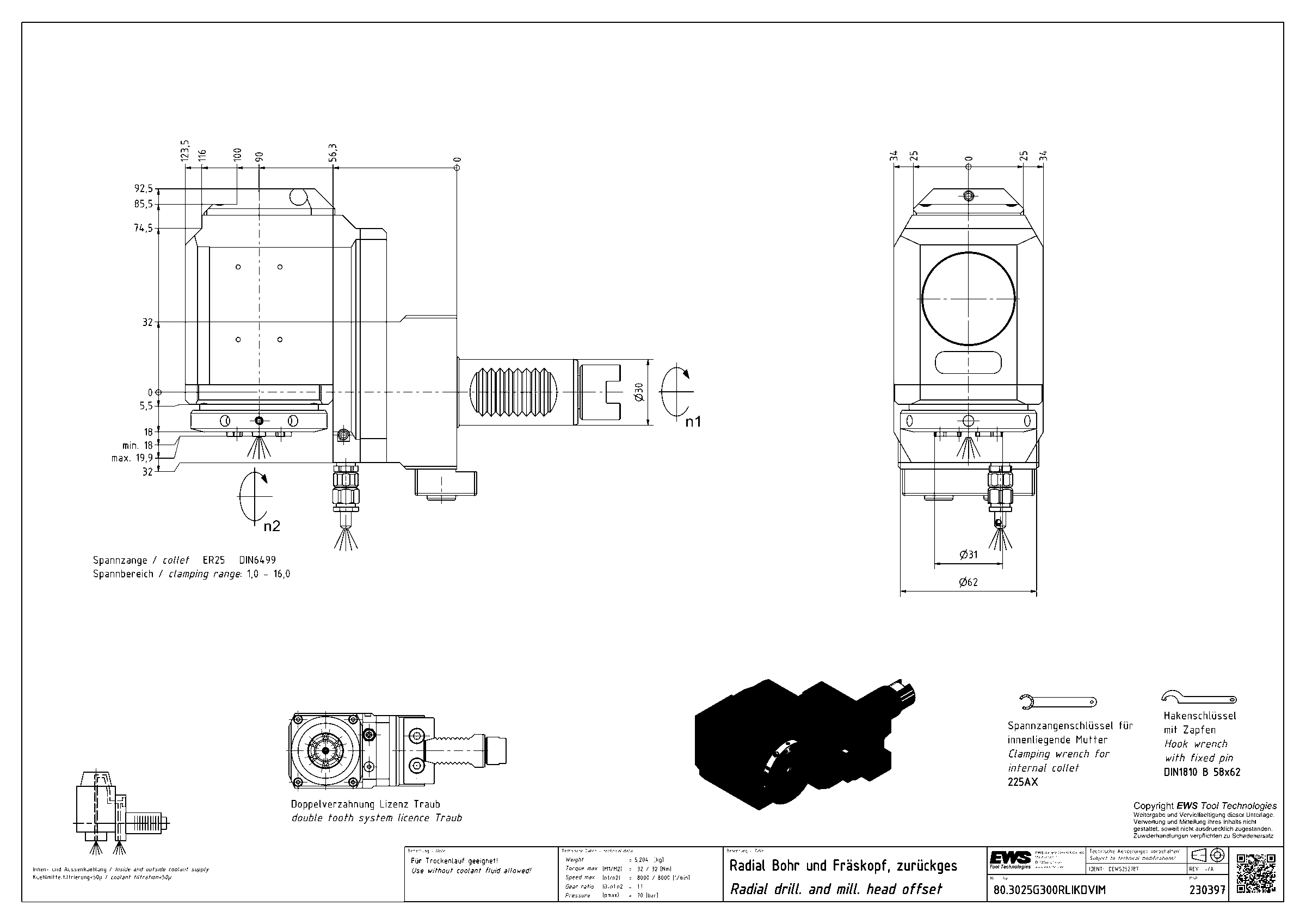

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.3025G300RLIKDVIM

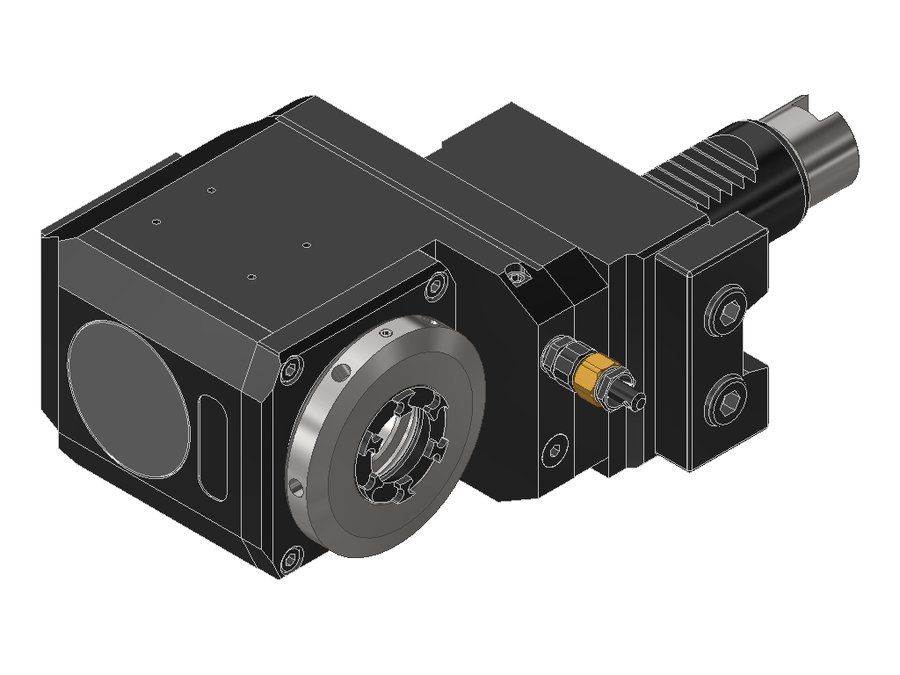

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.3025G300RLIKDVIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнезде	упорная планка (регулируемая)
Код интерфейса станка	ZYV03000115
Код интерфейса инструмента	SZD02500295
Размер цанги	ER25
Подвод СОЖ	внутренний и наружный
Макс. давление СОЖ	70 бар
Привод	Groove driver
Диаметр хвостовика	30 мм
Исполнение	правое
Присоединение к станку	VDI30
Присоединение инструмента	цанга ER25
Функциональная длина	90 мм
Вылет LPR	123,5 мм
Масса	5,204 кг
Высота	68 мм
Общая длина	198 мм
Ширина	124,5 мм
Заказной номер EWS	230397
Радиальная высота	34 мм
Радиальная ширина	92,5 мм
Передаточное отношение	1:1
Макс. частота вращения	8000 об/мин
Макс. крутящий момент	32 Н·м
Функциональная ширина	18 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

Диапазон зажима Ø2–16 мм
Для цанги 250 430E
При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

Хвостовик VDI с двойной зубчатостью
Державку можно повернуть на 180°
Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

Уплотнительные элементы на керамической основе
Давление СОЖ 0–70 бар
Работа всухую без ограничений
Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
Тепловыделение снижено до 60 %
Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
80.3025CTXRLI1IM	30	VDI30	цанга ER25	70	103,5	170,5
80.3025CTXRLIKDIM	30	VDI30	цанга ER25	70	103,5	170,5
80.3025CTXRLIM#01	30	VDI30	цанга ER25	70	104	171
80.3025CTXRLPIN40IM	30	VDI30	цанга ER25	70	103,5	170,5
80.3025DGT300RLIKCTFRIM	30	VDI30	цанга ER25	85	118,5	185,5
80.3025E365RLIKDELIM	30	VDI30	цанга ER25	100	133,5	200,5
80.3025G300RLIKDVIM	30	VDI30	цанга ER25	90	123,5	198	Текущая
80.3025G300RLIKDWIM#01	30	VDI30	цанга ER25	90	123,5	198
80.3025GT300RLIKDI1IM	30	VDI30	цанга ER25	85	118,5	185,5
80.3025GT300RLIKDIM	30	VDI30	цанга ER25	85	118,5	185,5
80.3025GT300RLIM	30	VDI30	цанга ER25	85	118,5	185,5
80.3025HD1809LIM	30	VDI30	цанга ER25	70	103,5	170,5
